K1550系列热导式气体分析仪
适用于二元气体混合物的热导气体分析仪
测量气体包括:氢气( H 2 ) ,氦气(He),氩气(Ar),二氧化碳(CO 2 ),六氟化硫( SF 6 ),氖气( Ne)和氙气(Xe)
专业气体分析仪厂家提供的可靠技术
危险区域选件
可选耐腐蚀性气体传感器
无损耗远程传感器
设定及可变补偿选
应用
氢气( H2)分析
合成气
气化
氦气( He)回收
气体混合
氮化炉
高压开关设备中的六氟化硫( SF6)
燃料电池研究
K1550系列分析仪 特别适合测量二元或伪二元混合物中的一种气体的 %水平。例如,空气由多种气体组成,这些气体在空气中占有固定比率,因此,空气中的氢气(H 2 )是一种伪二元混合物,并可使用 K1550进行测量。
氢气( H 2 )、氦气( He)、离解氨、六氟化硫(SF 6 )和惰性气体(如氪气 Kr和氙气Xe) 均可采用该项技术进行测量。热导方式尤其适合测量无专用传感器的气体,并可提供费效比很高率的分析解决方案。
补偿输入 作为可选项,可选择设定式或变量经由 4-20毫安输入。该项功能可增强分析仪测量更多种复杂混合物的能力。KG1550系列同时配备内置氧分析传感器。
所有型号均提供 0-100%的测量范围 。根据测量气体和背景气状况,也可选择 0-20%和80-100%的量程。氢气分析仪也可提供0-5%的测量范围。我们也可根据客户要求,提供多量程测量仪器。
根据工艺条件 ,也可选择不同的样气预处理系统(标准或定制)。对于存在腐蚀性气体环境的应用,可根据特定的气体选择不同的传感器装置和配件。 Hitech将在获得详细的气体含量状况后,向客户推荐完整的系统。
对于危险区域应用 ,可将传感器远程安装在危险区域,并通过 MTL 齐纳式安全栅连接至安全区域内的电气装置。此外,当用于较危险区域时,也可将电气装置装入 EExd防爆机箱,并通过遥控键板执行非接触式校准。
技术规格
可选量程范围
(根据测量背景气体而定)
0-20%.80-100%、0-100%
(用于多数气体)
0-5%,用于多数氢气含量测量
请咨询 Hitech以了解气体类型和范围
稳定性
<1%f.s.d./月
精确度
±2%f.s.d.(取决于量距和气体)
重复性
<1%f.s.d.
反应速度
T 90 :20秒(典型)
样体流量
100-300毫升/分钟以实现最佳性能
样体压力
标称大气,根据排气压力设定
样体连接
入口和出口:适用于 0.25英寸
(或 6毫米)外径软管的压缩密封接头
显示器
LCD2或4行文字数字字符
模拟输出
4-20毫安
(用户可编程)
输出(警报)
2个报警器:用户可将每个报警器配置为关闭、高或低
继电器输出
额定为 30伏交流电压或直流电压
50-60赫兹
功耗
12伏安
装配
电器装置
配置 2个夹具的面板设置
远程传感器配置
墙壁 /隔墙(可选)
材料
机罩
IP40配备玻璃纤维增强Noryl
( IP54)锁定门选件

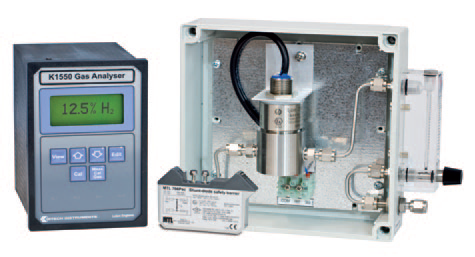

远程传感器
安装在 IP65机壳内,并配备流量计和针型阀 K1550FX 电气装置装在可选EE x 防爆箱中,并配备遥控键盘
K1550FX(危险区域型号)
与上述规格相同,但配备经过认证的不锈钢传感器组件和 MTL齐纳式安全栅(交付时未固定)
选件

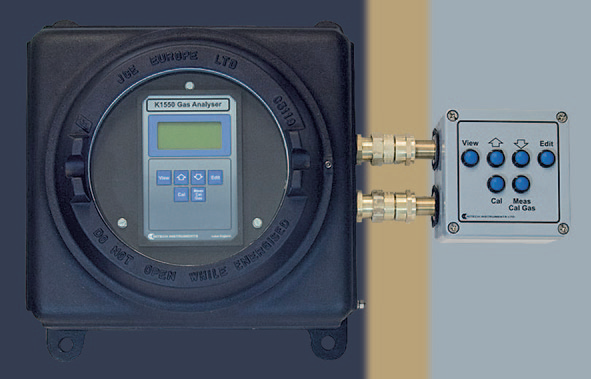

EExd防爆机箱,用于安装K1550FX电气装置
机构 |
产品/证书编号 |
标准 |
核准用于 |
DE MKO |
2 10 气体探测头
DEMKO02ATEX132848X |
E N50014
EN50018 |
E x II 2 G EEx d IIB + H ₂ T6-40 ℃≤Ta≤ 40 ℃
E x II 2 G EEx d IIB + H ₂ T3-40 ℃≤Ta≤1 50 ℃ |
B ASEEFA |
M TL766P 齐纳式安全栅
BAS01ATEX7202 |
I EC60079-0
IEC60079-11 |
E x II 1 GD [EEx ia] IIC T6-20 ℃≤Ta≤6 0 ℃
|
I SSeP |
E Ex d 防爆机箱
ISSeP03ATEX005 |
E N50014
EN50018
EN50281-1-1 |
E x II 2 G D EEx d IIC T6 (8 5 ℃)或T5(1 00 ℃) |
|
