K1650氢气纯度和吹扫气分析仪

专电厂氢冷式机组而设计

•  单一远程传感器

•  测量所有吹扫阶段

•  经 ATEX认证,适用于危险区域

•  简单,成本维护低

•  可选采样系统

•  轻松更换旧设备

应用

•  测量涡轮发电机中的氢气( H 2 )纯度

•  测量同步补偿器中的氢气( H 2 )纯度

•  停机期间监控惰性气体

K1650分析仪专为电厂设计 。现代涡轮发电机工作时产生大量热量,消除这些热量的最有效办法,是将需要冷却的部件封装在氢气( H 2 )中,因为氢气( H 2 )的冷却效率是空气的 7倍。但是,由于空气可能渗入系统,因此必须监控氢气(H 2 )纯度,以确保设备高效率并安全地运行 --空气与氢气(H 2 )混合式就构成潜在的爆炸危险。需要执行维护时,涡轮发电机内必须更换为空气。由于会产生爆炸混合物,不能直接用空气替换氢气( H 2 )。因此,我们使用惰性气体(通常为二氧化碳 CO 2 )挤出氢气( H 2 ),然后引入空气排出二氧化碳( CO 2 )。需要重新鼓入氢气( H 2 )时,逆向执行改程序。

K1650分析仪提供3中量程范围, 以监控氢气( H 2 )纯度和发电机吹扫阶段的启停。采用 HITECH成熟技术的单热导传感器,并针对3个量程阶段进行校准。该系统的内在稳定性可减少校准频率并降低使用成本。投两年运行时无需消耗品和备件。

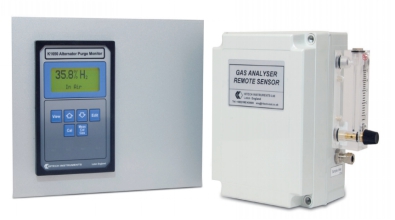

K1650设定式分析仪交付时已安装在面板内 ,可方便进行改装。 MTL齐纳式安全栅也安装在面板背面。该设计允许将远程传感器安装在危险区域,电器装置安装在安全区域。安装在IP65机壳内的远程传感器配备流量计和针型阀。分析仪需要用于危险区域时,可将电器装置装入Ex防爆机箱中。

为满足便携要求 ,可将采用电池供电 K6050APGM分析仪装入坚固的IP65保护盒中。K6050APGM是具备K1650所有功能的便携版本,并配备专为执行完整吹扫循环而设计的内置泵和可充电电池。流量计和针型阀是标准配件,无需额外的配件。

根据不同的工艺条件,也可为 K1650选择不同的样气预处理系统(标准或定制) 。通过整合过滤器、泵和调节器,提供符合要求的样气。油雾、水汽、压力校准以及将样气送回系统,都可以实现。 Hitech工程师将在获得完整的气流含量规格后,为您推荐合适的系统。

对使用氮气( N 2 )作为吹扫气 (而非二氧化碳 CO 2 )的现场工地,请咨询 Hitech以了解其他解决方案。热导分析仪专家在单台装置中满足您的所有涡轮气体分析要求。

技术规格

显示器

点矩阵 LCD记录4行文字数字字符

测量范围

空气中 0至100%CO 2 (分辨率0.5%)

CO 2 中 0至100%H 2 (分辨率 0 . 1%)

空气中 90至100%H 2 (分辨率 0.1%)

稳定性

优于 1%fsd/月

精确度

±1%fsd(典型)

样气流量

100至300毫升/分钟之间,以实现最佳性能

样气温度

-10℃至+55℃(非冷凝)

样气压力

根据排气压力(必须是标称大气)进行设定

反应速度

T 90 -典型5秒或更短

导入样气

适用于 0.25英寸(或6毫米)外径软管的胶垫密封压缩管接头。

输出(信号)

4至20毫安,与选定范围成比例。

最高负荷 600Ω。

报警信号

4个用户可配置警报器,并可根据下列等级、功能和滞后现象进行编程:

1个警报器用于空气中的CO 2

1个警报器用于H 2 中的 CO 2

2个警报器用于H 2 纯度

输出为电压自由转换继电器触点,额定为: 48伏交流电压或直流电压0.5安

环境温度

-5℃至+40℃

电源

110/120伏或220/240交流电压

50/60赫兹功耗,12伏安



装配

电气装置 /控制/显示装置:

面板安装并配备 6个螺钉

远程传感器装置:墙壁 /隔墙



选件

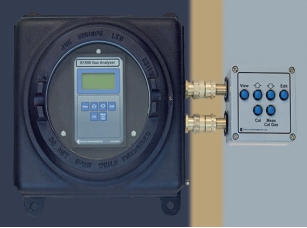

EExd防爆机箱,用于K1650电气装置

较大的电气装置安装板

尺寸: 432毫米(高)*381毫米(宽)



机构

产品/证书编号

标准

核准用于

DE MKO

2 10 气体探测头
DEMKO02ATEX132848X

E N50014
EN50018

E x II 2 G EEx d IIB + H ₂ T6-40 ℃≤Ta≤ 40 ℃

E x II 2 G EEx d IIB + H ₂ T3-40 ℃≤Ta≤1 50 ℃

B ASEEFA

M TL766P 齐纳式安全栅
BAS01ATEX7202

I EC60079-0
IEC60079-11

E x II 1 GD [EEx ia] IIC T6-20 ℃≤Ta≤6 0 ℃



I SSeP

E Ex d 防爆机箱
ISSeP03ATEX005

E N50014
EN50018
EN50281-1-1

E x II 2 G D EEx d IIC T6 (8 5 ℃)或T5(1 00 ℃)
