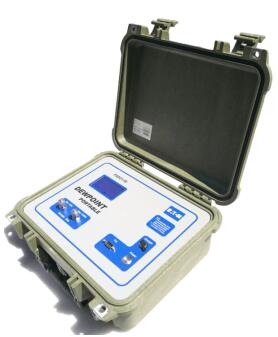

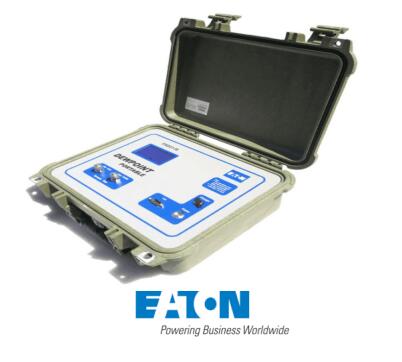

PXD21-IS便携式露点仪
1、概述
PXD21-IS一种便携式仪器，使用陶瓷水分传感器，可用于测量气体 中的露点或水分含量，在显示屏上可直接读出很宽范围的水分含量。该仪器在-80～20℃的露点范围内经过校准。
PXD21-IS作为一台便携式仪器，特别适用于需定点检查的测量场合，并对响应时间 和准确度进行了优化。每一台 PXD21-IS仪器在拆封之前都已经过实际工作中的响应速度的测试。您的 PXD21-IS在发货之前已经经过响应测试。
当您第一次准备使用 PXD21-IS时，您将发现用 PXD21-IS进行测量十分简单： 连接好要测量的样品气体，开启仪表电源，等待充分的时间以便使系统与被测气体达到平衡，然后读数。
仪器的设计已考虑了在正常操作条件下耐冲击及震动的要求，当操作该仪器时不需要附加的保护。如果本仪器遭到了不正常的冲击 (比如跌落)，在进行彻底检查并且没有发现任何问题之前不能用于危险区域。该仪器只能在特定的温度范围内存放及使用。
若是该仪器使用时出现问题，必须将该仪器返回厂家进行维修。除了生产商，任何一方均不能维修该产品。若这样做将以致该产品证书无效。
不能将该产品暴露在粉尘环境中。 按照本手册所描述的指南来安装及使用本产品时，本产品不能承受机械力。
本产品不能安装使用在存在机械应力或热应力的场合，也不能安装在会受已存在的或将存在的腐蚀性物质攻击的场合。
2、响应特性
许多因素会影响仪器的准确度及响应速度。其中重要的是采用好的取样技术。连接好仪器后，气流通过系统时，需经过一小段时间来达到平衡。实际的时间 取决于包括取样管路的材料、长度和流速。
3、测量气体的种类
PXD21-IS 从其设计上看适合多种气体的含水量的测量。总的来说，如果气体（包括水蒸气）不腐蚀金属基座，就可以用该湿度计测量。但是假如含有固体或烃类化合物 的污染物，在通入传感器之前要使用聚结型过滤器过滤。如果在取样管中只有颗粒污染物存在，那么只需要在线的颗粒物过滤器即可。仪器认可的销售和服务中心可为您提供合适的过滤器。
技术参数 ：
• 测量范围： -80℃ ～ + 5 0℃
• 显示单位： ℃、PPm
• 精 度： ±0.1℃
• 分 辨 率 : 0.1℃或1PPm
• 响应时间 : 露点在 +20℃ ～ -20℃时,≤1min;
-20℃ ～ -40℃时,≤3min;
-40℃ ～ -60℃时,≤8min;
• 工作电源： 6V DC，充电一次可使用10小时以上
• 操作环境： 温度： -20℃ ～ +60℃
• 相对湿度： 0 ～ 95%RH
• 压 力： ≤1.0Mpa
• 气体接触件： 318不锈钢
• 样气接入尺寸： 1/8 ” 双卡套接头
• 通讯接口： RS232C
• 体 积 : 290 mm ×260 mm ×160mm
• 重 量 : 约3kg
4、 操作指南简述
1) 确认仪器处于关闭状态。将取样管与仪器连接好，只能使用聚四氟乙烯或者不锈钢管和高质量的接头。通过以下两种方式设置流量约为 0.5～5L/min
a) 在PXD21-IS 进气口之前进行流量控制，测量常
压露点时将出气口直接放空。
b) 在PXD21-IS 出气口之后进行流量控制，测量带压露点。
2) 如果被测气体在 1分钟内（默认设置）波动不超过±0.4℃，取样系统清洁干燥，这将花费 5 ～ 10 分钟的时间，由实际的测量值决定。
3) 关闭仪器
注意：对于可能脏或污染的气体而言，过滤器是十分重要的。如果在取样系统中安装了过滤器，在使用前后请检查它们的状况，若需要，请进行常规替换。
测量的多数错误来自于不正确的取样技术。如上所述，只能使用清洁高质量的管道。
|
