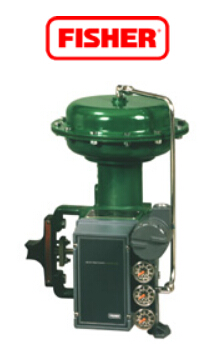

Fisher 3610J 和3620J 系列定位器
Fisherr 3610J和3620J系列定位器以及3622型电气转换器
Fisher 3610j,3610jp,3620j,3620jp定位器美国费希尔代理销售
3610j型：单作用气动旋转阀门定位器，用于1051及1052执行机构。
3610jp型：双作用气动旋转阀门定位器，用于1061及1069型执行机构。
3620j型：单作用电－气旋转阀门定位器，用于1051及1052执行机构。
3620jp型：双作用电－气旋转阀门定位器，用于1061及1069型执行机构。3622型：电－气转换器，用于将4-20 ma的直流电信号转化成3-15 psig（0.2-1.0 bar）的气压输入信号提供给气动定位器将其与3610j或3610jp型定位器结合分别构成了3620j或3620jp型定位器。输入信号:3610j或3610jp型：
标准：
■0.2-1.0 bar（3-15 psig）或
■0.4-2.0 bar（6-30 psig）
■ 分程3620j及3620jp型：4-20 ma直流电流且不超过30 v的平稳电压。最小端子电压在直流20 ma时不小于2.4 v，分程也可选。</p>输出信号:作为执行机构所需气压可达全输入气源压力。作用方式：可在气动阀门定位器上现场进行
■ 正作用和
■ 反作用之间切换
3610J，3610JP 气动定位器及3620J，3620JP 型电－气定位器与单作用或双作用的旋转式执行机构相结合用于控制阀在调节应用中的精确定位。定位器一体式安装在执行机构箱体上。这些可靠的定位器使阀门位置成正比于气动或直流电流输入信号。
3610J或3610JP型气动定位器分别与3622型电－气转换器组合就构成了3620J 或3620JP 型定位器。这种整合式的电－气转换器能够在工厂组装，也可以在现场安装在已有的定位器上。
这种电气转换器接收直流电流输入信号，然后通过喷嘴挡板机构将其转化为气动输出信号。转换器的输出信号直接作为气动定位器的输入信号，从而省去了安装远程电气转换器的必要。
为了进行阀门/执行机构/定位器组件的诊断性测试，可以在3610J或3620J系列定位器和执行机构之间安装接头，管道和其他硬件。
|
