Deublin机床 加工中心 主轴用旋转接头
美国DEUBLIN（杜布林）公司成立于1945年，是世界上最大、最强的专业生产各种精密旋转接头、蒸汽接头、虹吸管和各类内部膨胀管的跨国性公司，这些精密的工程产品，适用于无数的各种各样的使用场合，他们可使用于往往是高压力和高速度下的各种粘度和温度的流体。
Deublin-1117型无轴承式冷却接头
1117型接头专用于当今高技术自动线中的超高速主轴。该新一代接头的速度甚至能够超过最好的金属滚珠轴承速度范围。
1117型采用外部支撑，完全不需要用内装轴承支撑。转体短轴直接安装在主轴端，而主体则刚性地安装在固定表面并且与转体精确对中。实际上，接头此时已经成为主轴部件中一个无振动的整体件。由于采用无轴承设计结构及相当抗磨损的碳化硅密封，使接头能够达到低扭矩平稳运行，从而实现更长久无故障使用寿命。
1117型的另一个特点是结构紧凑，可以很方便地根据原有设备进行设计。同时，利用deublin专用的柔性化外安装过渡法兰，也很容易实现改造。

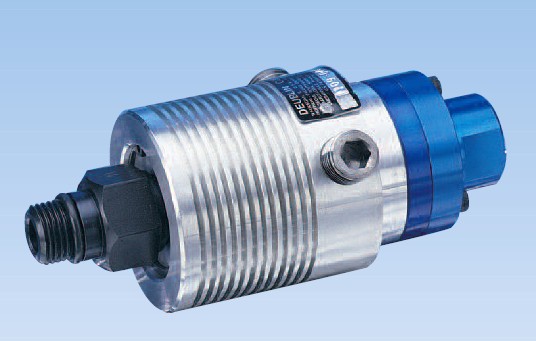

Deublin-1109及902型“脱开”式冷却接头
1109型接头采用轴承结构，具有deublin专有的“脱开”式设计。其独特的弹性膜片，能够使其在没有冷却压力时使密封面“脱开”，压力恢复后再恢复闭合状态。
该接头有两种型号。1109型配备有ABEC 7级的高精度角接触球轴承，因而能够使其达到20,000 RPM转速而不产生振动或颤动。其铝制壳体具有“鳍状”散热片。更经济的902型接头配备有ABEC 1级的深沟球轴承，最大限速为10,000 RPM。
Deublin-1108系列冷却液接头
Deublin-1108系列接头是专门设计用于高速钻削机床和自动线的应用。此类高质量接头的特点是采用现代化的碳化硅对碳化硅密封面，能够在高速、高压甚至在冷却液过滤精度最低的情况下长久无故障运行。壳体采用排出口及特别的挡油环结构来保证轴承不受冷却液污染的影响。采用ABEC 5级超精度角接触推力轴承可以提供在高速高压条件下的轴承最大使用寿命。
Deublin-1116型带轴承结构冷却接头
Deublin- 1116型接头为低成本动力件，采用通常只有在输送线产品中作为标准而使用的抗磨损碳化硅密封。铝制挡油环的作用是保护两个高精度球轴承，并通过壳体排出口将可能进入轴承的渗漏排出。所采用的电镀整体式铝壳体可以是直通式或900出口两种型式。
Deublin-1101型冷却接头
特殊设计的1101型接头结构紧凑，适用于高速机床主轴及枪钻机床。该型号可直接替代1100系列接头，与1100系列尺寸相同。
1101型号采用碳化硅密封，因而无特殊过滤要求，使用寿命是普通密封的5~10倍。
其铝制挡油环组件能够将密封渗漏从轴承中导至壳体出口，防止因轴承污染而引起接头故障。可以在导出孔上安装排泄管道，并可与机床其它机械或电器部件的任何渗漏排泄管道连接。
|
