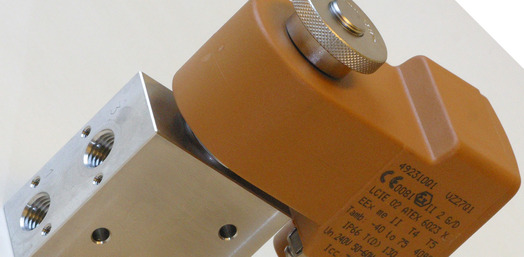

近海及陆上应用 Lucifer 2/2和 3/2 316L不锈钢电磁阀

PARKER 近海及陆上应用 Lucifer 2/2 和 3/2 316L 不锈钢电磁阀

Parker Lucifer Valves for Offshore and Terminals 航空航天 环境控制 机电 过滤 液体与气体处理 液压 气动 过程控制 密封于屏蔽

应用于抗腐蚀，存在爆炸性气体的危险区

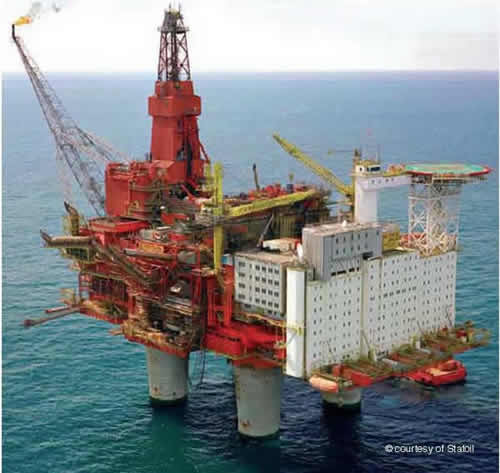

北海近海极端恶劣的操作环境，严峻、安全性以及有害地区的要求使得设计具有常规电磁阀一般并不具备的特色。
本手册中所诉 316 不锈钢电磁阀系列是北海操作员与 Parker Lucifer SA 公司多年合作的结果，而后者在电磁阀的设计及开发方面占有世界领先地位。Parker 的产品遵循严格的质量保证和材料的可追塑性，均附有相应的证书。
当应用于执行器控制阀或冗余系统时我们根据 ATEX 和 IECEx 认证来提供许多保护方法（“ ia ” ,”d”,”e”,&”mb” ）。
我们保证最高的质量、可靠性和安全性。 F 、 V 及 X 系列电磁阀可在 SIL2 及 SIL3 回路中工作。
Lucifer solenoid valves for pneumatic actuator controls and systems. For all IECEx zones. Ellingsen NOR Instruments was the pioneer bringing Parker Lucifer valves to the Norwegian market. For more than 50 years we have sold these unique valves to hundreds of satisfied customers.

应用：

•  执行器控制。
•  保证开 / 关主阀或调节阀的无差错功能。万一电流出现故障，主阀保持其处于安全位置。无差错阀可用电流（ U ） 133X 或者（ U ） 033X 来归零。

特点：

•  全系列的 ATEX 和 IECEx 认证线圈完全符合前述 EN 及 IEC 标准。
•  完全可追溯的制造计划，以及 25 年在近海工业方面的实地证实技术。
•  全系列抗腐蚀阀门具备尖端低温阀技术。

危险区域（ ATEX: 爆炸性危险气体）

几种任选电器零件，经认证可按照我们的电器零件 / 阀体兼容性一览表（见页码 6 ）组合来适用于危险区域。

抗腐蚀（不锈钢 316L 材料）

这些阀门经特殊设计可适用于腐蚀性环境（盐雾和酸性气体）。 3/2 电磁阀的常闭（阀参考数第 3 位数 =1 ）功能及通用功能（第 3 位数 =3 ）。 在腐蚀性及危险区域用于执行器控制和无差错功能。

技术数据 基本型号

共同特色： 提升阀设计， Viton,PUR, 阀座。
安全阀体工作压力： 10500kPa/105bar 对应 F ， V 及 X 型阀（ U033X5195 阀除外： SBWP=15bar ） .

阀的安装：

•  直接管道安装：阀 V 及阀 X
•  底座安装（或者法兰）：阀 F+3 阀 V 参考值

安装位置： 任意位置。
阀体材料： 316L 不锈钢。
阀门密封材料： Buna(NBR),Viton(FKM),Polyurethan(pur).
阀座材料： 不锈钢（阀 F 及阀 V ） , 聚酰胺（阀 X ） .
介质： 干的或者润滑的仪表或工业气体，包括氮气（ 121V 阀）。
过滤： 50um 或更高。

V 系列阀门：直接管道安装

开 / 关，混合及分配功能， 3/2 电磁阀，直接操作，常闭 ( 常闭：阀门参考数第 3 位数 =1)

U131F5695

U131F5695 1D

标称通径： 2.5mm 流量： 220NL/min

(Cv=0.25) Δ P 最大值： 1200&1400kPa （ 12&14bar ）

阀体连接： 法兰 阀门可整合与整个 SIL3 安全环路（ IEC61508 ） .

X 系列阀门：直接管道安装 开 / 关，混合及分配功能， 3/2 电磁阀，直接操作，通用式（通用：阀门参考数第 3 位数 =3 ）

U133X 5152* U133X 5156*/5156 1D* U133X 5192 U133X 5296/5296 1D

* 阀有手动操作功能 标称通径： 6.0mm 流量： 680NL/min (Cv=0.63)

Δ P 最大值： 1000kPa （ 10bar ） 阀体连接： 1/4NPTF 3/8NPTF DIN V 19251 AK7 经认证阀门可整合与整个 SIL 2 及 SIL 3 安全环路（ IEC61508 ）。 开 / 关，混合及分配功能， 3/2 电磁阀，通用式（阀门参考数第 3 位数 =3 ），有手动复位功能（阀门参考数第 1 位数 =0 ）。

U033X 5152 U033X 5156/5156 1D U033X 5256/5256 1D 标称通径： 6.0mm 流量： 680NL/min

(Cv=0.63) Δ P 最大值： 1000kPa （ 10bar ） 阀体连接： 1/4NPTF 3/8NPTF DIN V 19251 AK7 经认证阀门可整合与整个 SIL 2 安全环路（ IEC 61508 ）。

手动复位功能 :这些阀门在电信号出故障时会关闭。电信号恢复时，阀门仍然关闭，必须用手复位。 如果线圈未通电，可摁手动复位按钮来开启该阀门（与手动操作功能相同），但只有在摁了手动复位按钮而线圈通电之后阀才保持开启。

型号
U131F5695
U131F56951D U121V5595
U121V5596
U121V55961D
U133V5595
U133V55951D
U133V5695
U133V56951D

U033X5152
U033X5156
U033X51561D
U033X5195
U033X5256
U033X52561D
U131X1201
U133X5152
U133X5156
U133X51561D
U133X5192
U133X5195
U133X51951D
U133X5196
U133X51961D
U133X5296
U133X52961D

质量 质量保证 每台电磁阀都有自己的识别编码，出厂时附有质量证书，确保以下项目：

关键零件识别 关键零件，即直接介入阀门动作过程的零件，有识别编码。 保证所有识别的零件制造材料可以追溯溯源。 识别的不锈钢零件均有。 EN10204.3.1B 宣言书或者供应商的证明书。 最终测试宣言书 确认处于最小和最大额定压力时的正确阀门功能，附有电源额定值，确保内外最大泄露率数值与阀的规格相符。 SQS 及 IQnet 证书 瑞士质量保证书协会（ SQS ）按照 ISO 9001/14001 已经颁发 SQS 及 IQnet 证书，确认 Parker Lucifer 公司具有质量保证系统，达到上述国际标准。 ATEX 及 IECEx 认证的电器零件 Parker Lucifer 公司出产所遇系列已认证线圈，可在危险区域（瓦斯及尘埃环境）用于地表以上应用项目（ Ex II ） . 现有各种技术解答（ ATEX&IECEx 保护模式“ ia ” ,”d”,”e”&”mb” ）允许顾客面对任何特定要求。

316L STAINLESS STEEL 3 WAY PNEUMATIC VALVES FOR OFFSHORE

Directional control and failsafe function in valve actuator circuits in corrosive and hazardous environment. 3/2 direct operated solenoid valves available in two versions: A/ Normally closed (U131 types) - NAMUR interface for direct adaptation to the actuator including integrated flow regulators. B/ Universal (U133 types) with NPT 1/4 pipe connection and also with Manual Reset function (U033X types).

PART NO.
U033X5156
U033X5156-48287001N7
U033X5156-492310C2
U033X5156-492310C4
U033X5156-492310R5
U033X5156-496700C2
U033X51561D
U033X5156-496800C2
U033X51561D-483270C2
U033X51561D-48327002C2
U033X51561D-48327002C4
U033X51561D-483270021P
U033X51561D-483270023P
U033X51561D-4832701P
U033X51561D-4832703P
U033X5195
U033X5195-48287001N7
U033X5195-492310C2
U033X7195
U033X5195-492310C4
U033X5195-496700C2
U033X5195-496800C2
U033X7195-496700C2
U033X7195-496800C2
U121V5595
U121V5595-492210C2
U121V5595-49296501N7
U121V5595-496800C2
U121V7595-496560C2
U131F5295
U131F5295-496560C2
U131F5295-496800C2
U131F5695
U131F5695-492310C2
U131F5695-492210C2
U131F5695-492310C4
U131F5695-492310R5
U131F5695-49296501N7
U131F5695-496800C2
U131F56951D

U133X5156-49296501N7
U133X5156-49296502N7
U133X5196-492310C2
U133X5196-492310C4
U133X5196-492310R5
U133X5196-49296501N7
U133X5196-49296502N7
U133X5196-496555C2
U133X5196-496700C2
U133X5156-496700C2
U133X5156-496800C2
U133X5192

U133X5192-492300P9
U133X5192-492310C2
U133X5192-492310C4
U133X5196-492210C2
U133X5196-492300C5
U133X5196
U133X5196-496800C2
