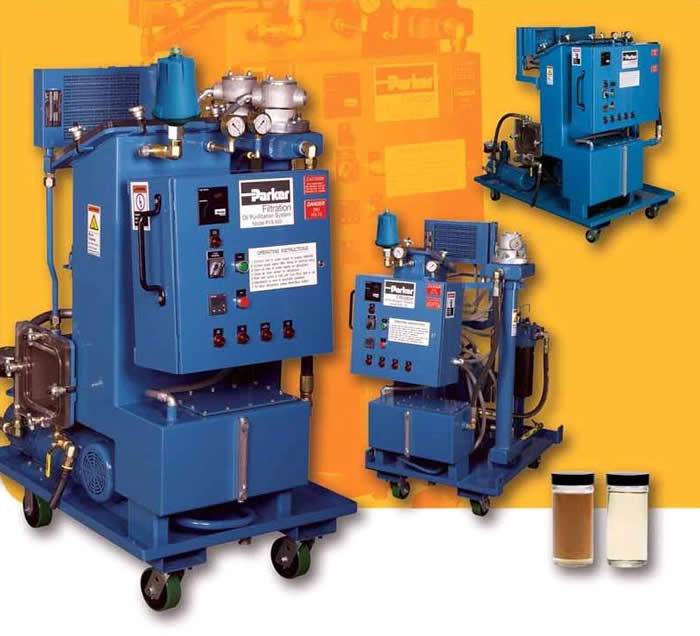

派克PVS系列可移动式真空脱水装置 PVS185 PVS600 PVS1200 PVS1800 PVS2700 派克汉尼汾公司 PVS真空脱水装置
工作原理
PARKER移动式真空脱水装置通过25In/Hg的真空吸力将受污染油液吸入，经过低功率加热器加热到66℃。然后油液进入了蒸发腔，在那里通过使用一个特殊的扩散滤芯使得油液散步在真空中，这样就增加了油液的外露面积，利于油液中水份的蒸发，水蒸汽被真空泵吸到一个冷凝器中。蒸发腔底部的已去除水份的油液被一个重型油泵吸走，该泵将不含水份的油液送至颗粒过滤器。最后，干净油液从装置流回至油箱并进入您的系统中。
PVS(真空脱水)与其它技术方法的比较
离心分离机装置－只能除去分离水；很难分解稳定的乳化液；体积大，流量小；成本高。
干燥器装置－由于受吸水材料的影响，其除水能力十分有限；只能除去空气的颗粒；性价比低。
凝聚过滤器装置－只能除去分离水；很难分解稳定的乳化液；当液体粘度大于20cSt时工作状况不佳；体积比PVS大很多。
潜在污染 |
PVS 工作性能 |
固体颗粒 |
ISO 标准清洁度代号 * 可达 14/13/12 |
水 |
清除 100% 的游离水， 80-90% 的溶解水 |
空气 |
清除 100% 的游离空气， 90% 的溶解空气 |
气体 |
清除 100% 的游离气体， 90% 的溶解气体 |
典型油液中的水饱和点：
| 典型油液中的水饱和点 |
| 液体类型 |
PPM |
% |
| 液压油 |
300 |
0.03 |
| 润滑油 |
400 |
0.04 |
| 变压器油 |
50 |
0.005 |
应用：
| 造纸厂 |
钢厂 |
发电厂 |
工业/航空航天 |
| 干燥机润滑油 液压油 压缩机润滑油 |
轴承润滑油 铸造机润滑油系统 压力机润滑油系统 |
汽轮机润滑油 进给泵润滑系统 EHC涡轮控制系统 供煤液压系统 变压器油 冷却塔齿轮油 碎煤机 风扇电机 |
试验台系统 机床系统 |
优点：
| 特点 |
优点 |
好处 |
| 可变流量回路 |
油液可被快速加热 |
除水速度更快 |
| 湿度传感器 |
实时显示油液中含水量的饱和度（%） |
目视即可检测确认 |
| 全自动操作 |
实现无人监控操作 |
减少劳力花费，增加运行时间 |
| 所有沾湿面为不锈钢材料 |
无腐蚀 |
产品更可靠 |
| 外形紧凑 |
体积小巧，方便移动 |
适用于空间受限的场合，可用于更多的场合 |
| 冷凝室和真空室的端盖为透明树脂玻璃 |
真空脱水过程可视 |
除水效果如何可以目测确认 |
| 干燥空气呼吸器 |
确保吸入的空气干燥、清洁 |
保证工作更为有效 |
| 相位选择开关 |
可方便的改变电机的旋装方向来适应不同的电源输入 |
保证正确的电机转向，简便的维护 |
| 可编程式自动温控器 |
油液温度维持在1?H范围内，避免油液过热 |
实现无人监控操作 |
| 叉车升托架 |
提供安全可靠的起运方式 |
运输方便，使用安全 |
| 聚合式或填充塔式的油液扩散器 |
可灵活用于多种油液粘度 |
除水效果更明显 |
| 高温保护回路 |
主触点失效关闭电加热，油液温度不会到达250?H |
保护系统和操作人员的安全 |
| 在电气控制中使用回路断路器 |
不用更换保险丝，维护简便 |
更少的零部件，提高正常运行时间，较少维护成本 |
| 可在线运行 |
增加使用时间 |
增加了过滤油液的时间 |
| 多重保护控制 |
在机器出现异常时及时停机并报警 |
防止由于设备的异常带来的进一步的危险 |
性能：
| 潜在的污染物 |
PVS性能 |
| 固体颗粒 |
ISO清洁度水平可达14/13/10(NAS1683/4级) |
水 |
去除100%的自由水，80-90%的溶解水 |
| 空气 |
去除100%的游离空气，80-90%的溶解空气 |
| 其他气体 |
去除100%的游离气，80-90%的溶解气体 |
PVS典型性能举例:
箱体尺寸 |
60加仑（227升） |
| 运行时间 |
62分钟 |
PARKER型号 |
PVS600（10加仑） |
| 含水量 |
起始：10，000PPM（1.0%） 结束：50PPM（0.005%） |
| 污染等级 |
起始：ISO21/18/16(NAS1683/9级) 结束：ISO16/14/11(NAS1683/5级) |
PVS（真空脱水装置）与其他技术的比较:
离心分离及装置 |
只能除去游离水；体积大，成本高。 |
| 聚结过滤器装置 |
只能除去游离水；当液体粘度大于20cSt时工作状态不佳。 |
| 干燥器吸水装置 |
受吸水材料的影响，其除水能力十分有限。一般只能除去空气中的水。 |
技术参数：
| 型号 |
PVS2700 |
流量 |
45加仑（170.3升/分） |
| 高度 |
66″（1676.4mm） |
| 宽度 |
42″（1066.8mm） |
| 长度 |
73″（1854.2mm） |
| 重量 |
2550磅（1156.7Kg） |
| 密封材料 |
氟橡胶 （EPR可选） |
| 冷凝箱 |
8.3加仑 （31.4升） |
| 扩散滤芯 |
8 |
最小工作容量 |
18加仑 （68.1升） |
| 真空度（最大） |
25in/Hg |
粘度（最大） |
500sus(108cts)?扩散式； 2150sus(460cts)?填充塔式； |
| 出口压力（最大） |
60psi (4.1bar) |
接口 |
3″NPTF进口 2″JIC出口 |
FLA（满载电流） |
50-70amps@460V/60HZ |
PVS可移动式真空脱水装置应用领域：造纸厂、钢厂、发电厂、工业、航空航天
特点：
1、油液可被快速加热，可变量回路；
2、实时显示油液中含水量的饱和度，湿度传感器；
3、实现无人监管操作，机器出现异常时及时停机并报警；
4、所有沾湿面为不锈钢材料，无腐蚀；
5、外形紧凑，方便移动；
6、冷凝室和真空室的端盖为透明树脂玻璃，脱水过程可视；
7、干燥空气呼吸器，确保吸入的空气干燥清洁；
8、可方便地改变电机的旋装方向来适应不同的电源输入；
9、可编程式自动控制器；
10、聚合式或填充塔式的油液扩散器，可灵活用于多种油液粘度；
11、可在线运行，高温保护回路，叉车起升托架；
性能：
1、固体颗粒:ISO清洁度水平可达14/13/10；
2、水：去除100%的自由水，80-90%的溶解水；
3、空气：去除100%的游离空气和90%的溶解空气；
4、其他气体：去除100%的游离气和90%的溶解气体；
PVS移动式真空脱水系统的应用
造纸厂
-干燥机润滑油
-液压油
-压缩机润滑油
-砑光机润滑油
钢厂
-轴承润滑油
-连续浇板润滑油
-卷压辊润滑油
发电厂
-透平油
-变压器油
-EHC系统
工业/航空业
-试验台
-机床
|
