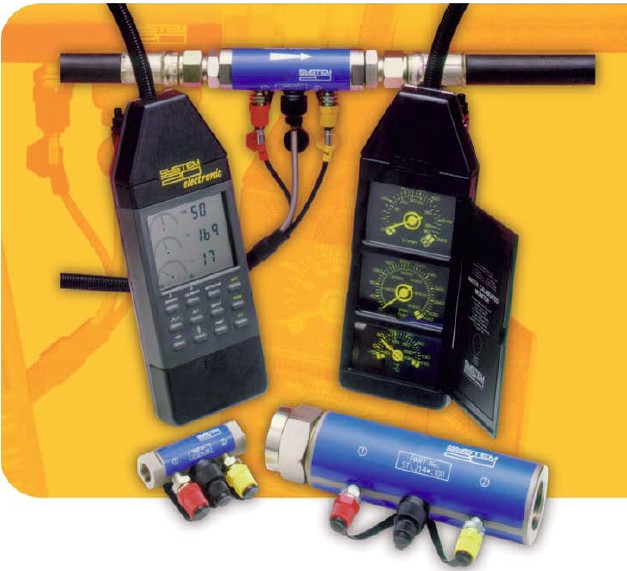

内嵌传感器&监控器 System 20

派克System20 覆盖的流量范围广，流体类型多，应用场合广。System20 可以实现与电子/模拟监控器、流体状态检测设备(如便携式颗粒计数仪/水份检测仪等)动态连接。此外，还特别开发了用于“腐蚀性流体”污染监控器的System20 传感器。(EPDM 密封) 。

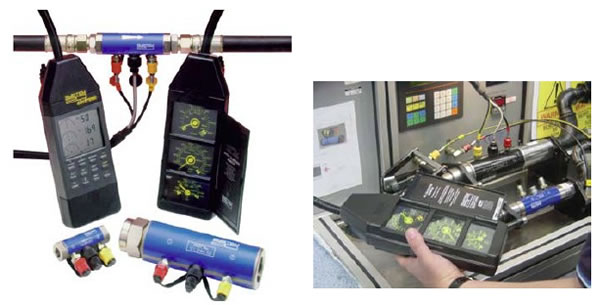

System20 监控器结合内嵌式传感器，能够给客户提供准确、及时的流量、压力和温度读数，而系统无需停机
适用于各种矿物油、水、水/油乳化液
模拟监控器 使用带保护铰接盖的3个Day-Glo 刻度表
流量高达380 l/min ；双刻度表盘bar/psi & °C/°F. (美制 GPM也可用)
EM20电子监控器 提供全数字显示
传感器自动校准
可存储300个测试数据
能够实现数据下载保存

典型应用：

钻井设备
矿机
运输机
工业液压
行走机械

液压系统用户需要保证他们的生产效率最大化，因此，各元件的维护计划和定期的常规状态监测是非常必需的。System20 内嵌式传感器是流体状态检测设备的核心部件。无论是采矿、建路机械、农业机械，还是船舶业或是海上平台，只要是与液压系统有关的应用，System20 监控器都是主要的系统监测元件。
模拟控制器：

技术参数: 传感器

结构:
机械加工钢体结构，无电镀镍涂层，内部元件是黄铜或不锈钢材料

流量:适用于油、水和水/油乳化液
规格0 – 6-25 l/min(0.5-7US GPM)
规格1 – 20-100 l/min(1.5-26 US GPM)
规格2 – 80-380 l/min(5-100 US GPM)
最大工作压力：420 bar(6000psi)
能力：可逆流
压降:流量最大时, Δp为1.1 bar(矿物油粘度30 cSt 140 SSU).
接口:规格0 – G3/8
规格1 – G3/4(可选用SAE螺纹)
规格2 – G11/4

重复性:±1% FSD
精确度:满量程的±2.5%浮动
重量:
规格0 – 0.5kg(1.2lbs)
规格1 – 3.5kg(8.4lbs)
规格2 – 4.4kg(9lbs)
“腐蚀性”流体的应用:
EPDM内/外O型圈密封

描述:
无需日常维护和调节集成元件。外壳体：丙烯腈-丁二烯-苯乙烯塑料浇铸而成的(ABS)。该检测元件适用于所有的矿物油、水和水/油乳化液。该检测元件有3个刻度表盘，并有铰接保护盖。
刻度表盘详细信息
流量计:
只有规格1和规格2的传感器有双重流量刻度。
量程分别为：100 l/min (26 US GPM )和380 l/min (100 US GPM). 流量刻度盘还有过载流量指示。当系统出现逆流或传感器位置对调时，表盘会出现小于“0”的指示。
压力表：
压力刻度表盘分别有bar 和psi 指示，压力高达420 bar (6000psi).
温度表:
温度刻度盘读数范围： -10°C ~ +110°C (0°F ~ 230°F).
尺寸:
ABS外壳：292mm (11.5in) ×108mm (4.25in) ×67mm (2.64in) .

重量: 1.4kg (3lbs).

订货信息：

STI0144100
STI.0144.100
STI1144100
STI.1144.100
STI2144100
STI.2144.100
STI0148100
STI.0148.100
STI2148100
STI.2148.100
STI1148100
STI.1148.100
