博世力士乐作为德国博世集团的全资子公司，是工业技术市场的供应商，在传动和控制领域声誉卓著。2007年销售额约54亿欧元，拥有专业员工32,981名。
早在1978年，博世力士乐就开始了在中国的业务。凭借的产品和丰富的应用经验，博世力士乐为中国客户提供现代、高效和灵活的完整解决方案。Rexroth导轨和Rexroth滑块的相关产品在范围内享负盛名。
Bosch Rexroth加拿大公司（Rexroth）是动力与控制解决方案领导者Bosch Rexroth集团的合作伙伴公司。通过欧特克软件， Rexroth不仅简化了设计流程，而且增加了设计中所包含的细节，以及提高了从客户到加工车间的可视性。Rexroth的团队实现了更高水平的生产率：聘用相同数量的工作人员，Rexroth在2005年完成了比2004年多一倍的制图量，设计不一致现象降低了46%，制图错误削减25%，制图准确率提高7%，速度提高50%。凭借采用欧特克从二维扩展到三维，Bosch Rexroth提高了客户的订货到交货速度，而且增加了成品一次通过率。
采用欧特克解决方案，我们就相当于拥有了各种手段来视觉化展示和适应各种变化，将错误降到最低，以及为客户提供他们所期望的东西——甚至更多。
名优品牌德国力士乐Rexroth/STAR直线导轨滑块系列德国力士乐REXROTH在直线应用领域有着顶级品质，其高精尖的国际水平的技术令其 ，尤其是普通滚珠丝杆的DN值已经达到了15万的数值，直线导轨的刚性、静载荷、动载荷、振幅等各个参数优秀的性能使其能保持高精度的平稳运行，其极好的运行状态在保证了加工工件的几何精度和表面质量的同时，又能达到较高的生产率，提高了机床加工工件及刀具的使用寿命，同时需要说明的是REXROTH的直线导轨在所有载荷方向都有极高的额定载荷。因REXROTH的滑块和导轨滚珠滚道区都经过精密加工，使每个组件都能随时互换，因此在同一精度等级内可以任意组合因此形成上 的物流管理，每个组件都可以单独分类库更加优异的性能指标。
完整的 SYNAX 200 自动化解决方案
Rexroth SYNAX 200 with MotionLogic集成了容易设置参数的SYNAX运动控制和基于IEC 61131-3的强大PLC逻辑控制，所有这些的都在一个平台上 。所有的运动和控制任务都能够方便和经济的自动实现在这个集成方案中。在一个协作系统包中，SYNAX 200提供了硬件配置的必要柔性 – 从HMI到驱动器。
利用IndraLogic 软件，PLC逻辑编程变的简单，迅速和简明。利用提供的运动库，用户能够直接在时序程序中实现运动控制。用Syntop 软件能够用按键实现参数化。此外， SYNAX 200 提供了基于IEC 61131-3 的所有功能和库并且运用在印刷和纸张加工机器上的自由性。
|Rexroth SYNAX 200手册|
SYNAX 200 功能概览
运动逻辑功能
每个控制单元控制最多 40 根从轴 ("Eco"固化软件的最大 8 根)
每个控制单元2 根可联动主轴
主轴最多32个控制单元
自由可切换的工作摸式，例如凸轮，速度和角度同步模式
高分辨率电子齿轮
电子连轴
电子凸轮在线可切换
电子高速凸轮控制器
集成收卷工艺功能
浮动辊控制工艺功能 ("Eco"固化软件最多 4 根轴)
自动张力控制工艺功能("Eco"固化软件最多 4 根轴)
套准控制工艺功能("Eco"固化软件不支持)
逻辑控制功能
遵守 IEC 61131-3 的编程语言
IL, LD, FBD, ST, SFC
遵守 IEC 61131-3 的默认功能库
有创建功能块，功能和结构的运动功能库
遵守 PLCopen 的运动功能库
集成了用户功能库
通讯功能库
16 个时间-, 周期- 或者 事件-控制的任务
在线/离线编程
集成了20通道的逻辑分析器
模拟 ，监控和测试
导入/导出功能
用户与密码管理
多国语言支持
固化软件，软件和选件的订货数据
型号 描述
PPC-R 和 PPC-P 的固化软件
FWA-PPCPR°-SL°-11VRS-D0-XXXXXX SYNAX MotionLogic Firmware
固化软件选项
..D0-B2XXXX Interbus Slave
..D0-P1XXXX Profibus Master
..D0-P2XXXX Profibus Slave
..D0-V1XXXX DeviceNet Master
..D0-V2XXXX DeviceNet Slave
..D0-L2XXXX ControlNet Slave
用于PPC-R 和 PPC-P 的"Eco" 固化软件
FWA-PPCPR°-SLE-11VRS-D0-XXXXXX SYNAX MotionLogic "Eco" firmware
"Eco" 固化软件选项
..D0-P2XXXX Profibus Slave
..D0-V2XXXX DeviceNet Slave
软件
SWA-SYNAX°-INB-11VRS-D0-CD650-COPY 设置参数编程软件
SWA-SYNAX°-HMI-11VRS-D0-CD650-COPY HMI 软件
硬件和选件的订货数据
型号 描述
机架式 PPC-R 控制
PPC-R22.1N-N-NN-NN-NN-FW 机架式 PPC-R 控制
PPC-R 控制配置
..R22.1N-x-xx-P1-xx Profibus Master
..R22.1N-x-xx-P2-xx Profibus Slave
..R22.1N-x-V1-xx-xx DeviceNet Master
..R22.1N-x-V2-xx-xx DeviceNet Slave
..R22.1N-x-L2-xx-xx ControlNet Slave
..R22.1N-x-B2-xx-xx Interbus Slave
..R22.1N-x-Q1-xx-xx Cross-Communication and ArcNet
..R22.1N-T-xx-xx-xx Ethernet 10/100 MBit/s
PPC-P 工控机插入式配置
PPC-P11.1N-N-NN-NN-NN-FW PPC-P Plug-In Control
PPC-P control configurations
..P11.1N-x-P1-xx-xx Profibus Master
..P11.1N-x-V1-xx-xx DeviceNet Master
..P11.1N-x-Q1-xx-xx Cross-Communication and ArcNet
PPC-R 的总线模块
RMB02.2-02 bus module with 2 slots
RMB02.2-04 bus module with 4 slots
PPC-R 的输入模块
RME02.2-16-AC115 16-channel input module,115V AC
RME02.2-16-DC024 16-channel input module, 24V DC
RME02.2-32-DC024 32-channel input module (32), 24V DC
PPC-R 的输出模块
RMA02.2-16-AC230-200 16-channel input module, 230V AC
RMA02.2-16-DC024-200 16-channel input module, 24V DC
RMA02.2-16-RE230-200 16-channel input module, relay, 230V AC, 2A
RMA02.2-32-DC024-200 32-channel input module, 24V DC
PPC-R 的模拟量模块
RMC02.2-2E-1A 2-channel input, 1-channel output, ±0,5V, ±1V, ±5V, ±10V
文档
型号 描述
DOK-SYNAX°-IL°-11VRS°°-4101-DE-P 完整SYNAX 200 MotionLogic文档(德文)
DOK-SYNAX°-IL°-11VRS°°-4101-EN-P 完整SYNAX 200 MotionLogic文档(英文)
SYNAX 200 – 印刷和纸制品加工机器的自动化解决方案
SYNAX 200 是功能齐全的运动逻辑系统，它能够提供您所需要的、能将运动控制技术集成到兼容IEC 61131-3 程序中的所有用户友好型工具。 您可访问一组标准的PLC兼容功能模块以及包含模块、功能和预设结构的程序库。 您可以在分布式环境中对机器模块（印刷设备、收卷装置、纸制品加工站等）进行编程和控制，从而降低了使用更高级控制器所带来的复杂性。

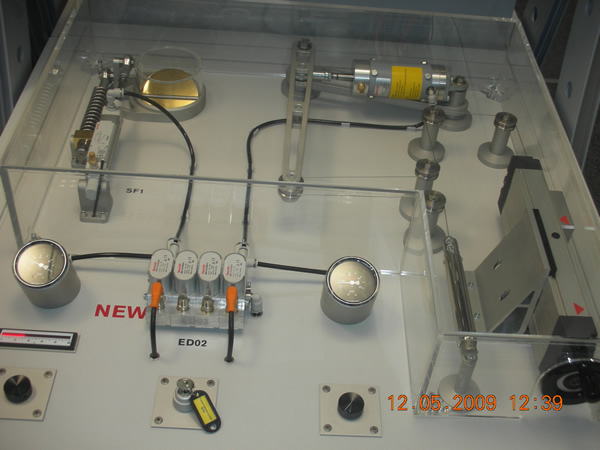

高频响比例压力阀在印刷机上对补偿辊控制器的应用

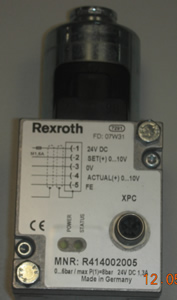

对于生产纸张和铝箔膜而言，免维护，持续操作与高速同样重要。因此，确保筒卷纸上的机械张力持久稳定至关重要。我们的解决方案是采用一个高频响比例压力阀，它能够实现纸幅张力的自动调节。力士乐ED系列中的比例压力阀可以快速准确地调整补偿辊的偏差。

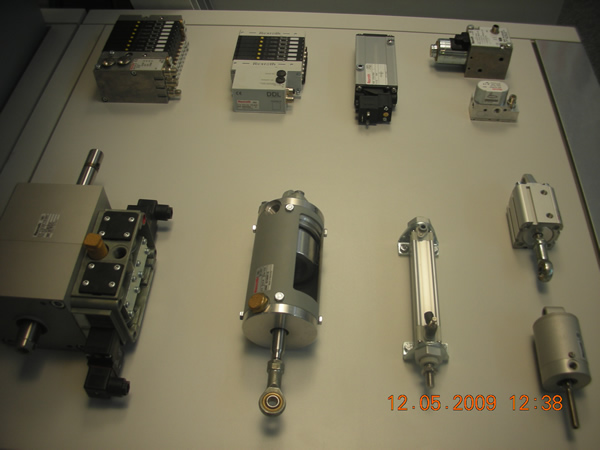

力士乐最新rexroth LS04系列微型阀 (超微型气动产品)
|
| |
|
Rexroth 5218535110 Rexroth MNR:R414002402 MNR:414002411 MNR:414002413
MNR:414002402 24VDC 0.3A IP65 |
|
