Parker仪表管 仪表/液压管路系统解决方案一站式服务

Parker可提供接头、制管工具及培训课程以帮 助客户降低管路系统泄漏的风险。

接头

四种创新型接头使客户的管路连接更快速、更灵活、更简 便，同时也是更安全的解决方案，这些产品在降低原材料 成本，提高安装便捷性，减少泄漏点，降低逸散泄露以及 延长使用寿命上做了大量改进。

A-LOK®：双卡套接头配有派克独有的经Suparcase®-专利硬化处理的卡套，具有优良的耐腐蚀性 ， 可用于压力高达 6000 psi (414 bar)的应用工况。

CPI™：区别于常规工业中使用的 通用双卡套接头，parker还能为客户提供独特的单卡套接头产品，从 结构设计上可有效降低潜在泄漏途径。

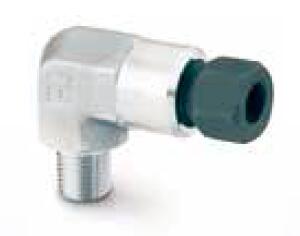

MPI™：将Suparcase® 硬化处理 的卡套技术延伸到中高压领域， 为客户提供了相对于传统的C&T 高压螺纹接头更简便更可靠的连接形式，承压范围高达15,000 psi

(1034 bar)。

Phastite®：永久性推入式接头， 连接后可形成4道密封，氦检漏率 <1×10-9 std.atm-cc/sec，可应用 于焊接系统，承压高达20,000 psi (1379 bar)。该创新设计很好地结 合了快速安装理念和组件简化设计理念。

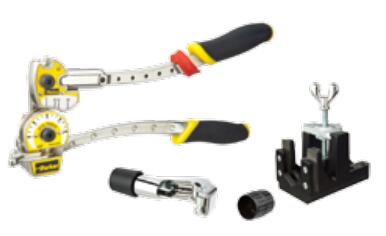

仪表管路配套安装工具

Parker为小口径仪表管路的安装提 供全套的手动工具，其中包括 弯管 器、割管刀、去毛刺工具、钢锯及 量规等，可用于各种不同口径的仪 表管。这些工具对于搭建可靠无泄 漏的管路系统十分重要，如您要将 铜管、铝管、碳钢钢管以及不锈钢 钢管等不同材质的管子弯曲达180 度，这些工具都能轻松帮您实现， 并且使您的工艺精确可靠。

培训

Parker提供的仪表管路安装培训课 程将帮助客户掌握精确测量、正确 割管以及有效弯管的正确方法。课 程宗旨是为客户演示在不同的应用 中安装仪表接头的实用方法, 参与者 将学会如何进行正确的测量、割管 以及弯管，同时还将掌握正确的仪 表接头安装和重装工序，此外，参与者可以获得免费的现场指导。

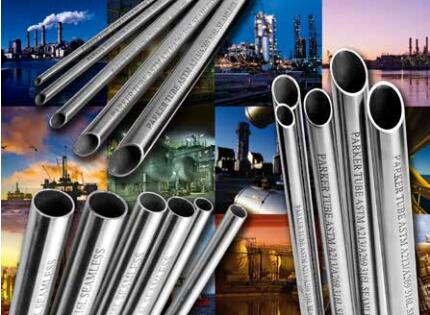

Parker仪表级不锈钢管

Parker可提供质量可靠的无缝钢管产品

当您想要减少液压和仪表管路系统 的泄漏风险时，请选择 Parker无缝 钢管。

我们严格控制钢管生产的每一个工 艺环节以确保钢管质量的一致性， 为使其在液压和仪表管路系统应用 中发挥卓越性能，我们不仅严格控 制钢管的椭圆度，同心度和硬度， 而且对钢管的表面光洁度，内外径 尺寸的公差控制也做了严格的规 定，以确保其与卡套接头连接后的 密封可靠性。

在石油化工，油气行业，电力，分 析等过程控制领域应用经常会遭遇 到腐蚀性介质和严苛环境工况，钢 管的耐腐蚀性对保证系统的安全和 正常运转至关重要，我们严格控制 每一批次钢管的化学成分和生产工 艺，以确保钢管优良的耐腐蚀性能 和机械性能，环境愈苛刻，愈显出 众品质。

让 Parker无缝钢管实现您的工艺仪 表回路系统效益大化。

产品特点：

• 产品线范围广，可实现接头、阀门和钢管等产品一站式购物

• 可焊性

• 配置保护堵帽

• 良好的内外表面光洁度和公差控制

• 严格控制钢管的椭圆度、同心度和硬度

• 保证钢管内部高清洁度

• Parker品牌品质保证

优势：

• 客户只需开发一个供应商便能满足要求

• 减少供应商，便于管理

• 严格控制钢材等级和质量一致性，保证良好的焊接性能

• 保护钢管端部和内部免受外界环境污染和破坏

• 确保钢管与卡套接头连接后密封可靠性

• 温度和压力适用范围广

• 适用于介质清洁度较高的场合

• 钢管外壁明确标识 Parker品牌及钢管参数规范

订购信息和尺寸

更多规格型号

316L，钼 >2.5% 材质

型号 TUBE 1/4X.035-SSCDMO2.5

示范： TUBE 12MMX1.5-SSCRMO2.5

316H材质

型号 TUBE 1/4X.035-316H-CD

示范： TUBE 14MMX2.0-316H-CR

321材质

型号 TUBE 14MMX2.0-321-CD

示范： TUBE 1/2X.049-321-CR

317L材质

型号 TUBE 3/4X.065-317L-CD

示范： TUBE 16MMX1.5-317L-CR

UNS S31803双相钢材质(ASTM A789)

型号 TUBE 1/4X.035-S31803-CD

示范： TUBE 10MMX1.5-S31803-CD

UNS S32750超级双相钢材质(ASTM A789)

型号 TUBE 12MMX1.5-S32750-CD

示范： TUBE 1/2X.049-S32750-CD

尺寸公差

Parker钢管尺寸公差符合标准ASTM A213/A269/A632

注：钢管外径 OD<6mm 符合ASTM A632

清洁和包装

所有钢管端部均有聚乙烯堵帽保护。

标准仪表管将多根包装在聚乙烯热封包装袋中，两端用蓝色堵帽保护。

光亮退火管将单根包装在聚乙烯热封包装袋中，两端用红色堵帽保护。
