Weir SPM伟尔石油与天然气
伟尔石油与天然气 Excellent Engineering Solutions WEIR
Weir SPM总目录

总部位于美国德克萨斯州沃斯堡市的 Weir SPM公司一直致力于为客户提供优质的井口作业泵。 Weir SPM公司生产的产品至今已遍布世界各地：南美茂密的丛林，中东广袤的沙漠，西伯利亚广阔的平原到沃斯堡盆地 Barnett页岩气区，“沃斯堡制造”随处可寻。 Weir SPM已为其腹地 Barnett页岩气区源源不断提供了多种优质作业泵，该地区所使用的 Weir SPM作业泵已大大超过其他同类产品。

经过不懈的工程技术创新， Weir SPM现已可以提供油田作业柱塞泵所用的复杂的工业管线及齐全的流体控制阀和高压流体控制产品。 Weir SPM现已将其产品线扩展至管汇操作安全设备，其管线安全维护系统在 2002年近海技术交流会议上荣获了美国机械工程学会沃尔菲尔“佳机械工程创新”奖。

为满足用户需求，Weir SPM现已将其业务拓展至世界各地。以沃斯堡为产品研发和生产基地， Weir SPM已建立全球战略布局，在全球多处设立了销售和服务中心，并在 2011年在中国山东东营建立生产和销售基地。目前 Weir SPM已启用其全球运营机制以满足用户需要，其中包括分布于全美的十二家销售和服务中心，加拿大三处服务点以及分别位于墨西哥、苏格兰阿伯丁郡、迪拜、新加坡、澳大利亚的服务网点， Weir SPM目前计划于 2014年 6月在中国成都开设首个服务中心。同时 Weir SPM也借助于 Weir石油天然气集团位于全球各地的服务机构以满足当地用户需要。

作为全球石油和天然气行业油田作业泵及流体控制设备的佼佼者， Weir SPM产品结构着重于高压柱塞泵，可为用户提供作业所需的大马力及全面的系列产品。同时， Weir SPM也可根据用户需求生产各种型号泵产品，如用于油田作业的间歇作业泵，用于油田和工业中占地面积小的连续作业柱塞泵。一流的技术，高标准的质量， Weir SPM旨在满足客户需求。

Weir SPM提供石油行业所需的流体控制系列产品。其中阀门类产品包括多种规格尺寸和压力等级的旋塞阀、紧急减压阀、单向阀、飞镖式单向阀和蝶阀。流体控制组件产品包括锤击式由壬、整体式连接组件、旋转接头、钢质环形管汇及各类油田作业所需的特殊产品。同时， Weir SPM也为油田作业提供创新型安全设备，其中包括已获奖的管线安全维护系统和创新型卡箍式连接管线系统 -安全铁。Weir SPM安全铁 .正用于新一代管汇拖车中，满足压裂作业过程中不断提高的性能要求。

在 ISO质量认证体系指导下， Weir SPM将质量至上的理念贯穿于生产和服务各项环节。 Weir SPM各项产品均已获得 DNV、CE及其他专业机构的认证。一流的工程设计保证了 Weir SPM高质量产品。为确保每件出厂产品安全并可靠， Weir SPM已将所有流量控制产品按其额定工作压力的 150%进行压力试验，每一台泵均已做满功率试验。 Weir SPM不做抽样检查，而是对每件产品均需进行检查验收。 历经五十多年的经验积累和稳定增长， Weir SPM已在全球市场上树立了良好的品牌形象。用户至上，质量至上， Weir SPM将凭借训练有素的技术团队、一流的设计、先进的生产工艺及设备、孜孜不倦的工作信念，专注于井口作业设备技术创新及发展，致力于成为全球石油行业设备供应商领军企业。

Weir SPM Excellent Engineering Solutions
目录 WEIR

Weir SPM Excellent Engineering Solutions
流体控制产品参考指南 WEIR

Weir SPM旨在为您提供效率更高、寿命更长、使用范围更广、操作更方便、应用更安全的流体控制产品。
- 钢铁制产品用于以下作业：
- 标准作业
- H2S /酸性气体作业
- 低温作业
- Weir SPM推荐用户在下列情况中使用：
- 能源流体
- 酸性物质
- 酸性气体
- 低温应用
- 建议流速不要超过 42英尺 /秒（12.8m/s）
- 每次作业前建议将产品加压到其大设计工作压力
- 压力密封螺纹管件建议不要用于压力超过 10,000psi的脉动作业，也不要用于可能有侧面载荷或腐蚀的地方。（以上情况建议使用整体式或非压密封螺纹管）
- 大多数 Weir SPM流量控制产品可用于下列温度范围：
- 低：-30℃
- 高：110℃
- 工作人员在流体压力产品工作或加压时切勿靠近
- 每件产品及部件须定期维护并检查以保证其安全性能
- 严禁在有压力时拧紧或锤击翼式由壬
- 严禁对 Weir SPM高压部件进行焊接、钎焊或加热
- 定期维护将能延长流量控制产品使用寿命
- 每次作业后使用油脂涂抹旋塞阀和旋转接头
- 更换密封圈有助于防止密封断面泄露和侵蚀
- 彻底清理所有密封区域
- 每次作业后用水将所有产品进行清洗

高压锤击由壬 &卡箍式连接部件 ——安全铁

为满足广大客户和行业需要， Weir SPM目前可提供两种流量控制产品端部连接。长期以来，由翼型螺母及异径接头和带螺纹的端部组成的传统高压由壬已成为连接管件的行业标准，但其需要用大锤进行装配。 Weir SPM专利产品卡箍式连接部件 ——安全铁 .，其设计可用于替代传统高压由壬连接件，产品性能也更安全、更高效。 Weir SPM安全铁由三部分组成：密封环、带有螺栓的上卡子和带有螺纹的下卡子，安全铁 .可用紧固扳手代替大锤来装配。 Weir SPM生产的高压由壬连接件和安全铁.连接件均按照严格的质量标准制造，并经现场验证使用性能良好。如了解更多安全铁.的信息，请参见本手册第 12页和第 13页。
Weir SPM生产的大部分流量控制产品可使用安全铁.连接或高压由壬连接。

Weir SPM Excellent Engineering Solutions

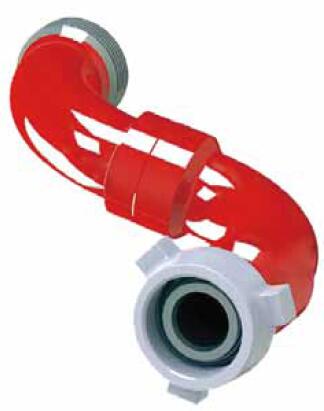

WEIR旋转接头

Weir SPM 3" Fig.1502和 4" Fig.1002的长半径旋转接头经设计改进，提高了产品性能和使用寿命。新设计的旋转接头即可保持稳定的流速，又能延长产品的使用寿命。

产品设计包括：
- 在钢珠轨道关键位置增加了抗腐蚀材料：
- 3“ Fig.1502超过 13%
- 4“ Fig.1002超过 22%
- 在 3” Fig.1502系列中具有更好的载荷分布和更加稳定的装配，延长了钢珠轨道使用寿命。
- 优化了 3" Fig.1502和 4" Fig.1002型号的产品材料分布，使钢珠轨道更坚固
- 没有任何匹配错误的危险
- 适用于传统高压由壬连接形式或 Weir SPM的专利安全铁 .连接形式
所有 Weir SPM旋转接头壁厚均匀，可通过更长、更均衡的流动流体（包括泥浆和研磨剂），弹性填料（橡胶盘根）可达到华氏 225°（约 107摄氏度）。非流动性填料无论多大的流速都不会进入流体中，同时改善了润滑性能。

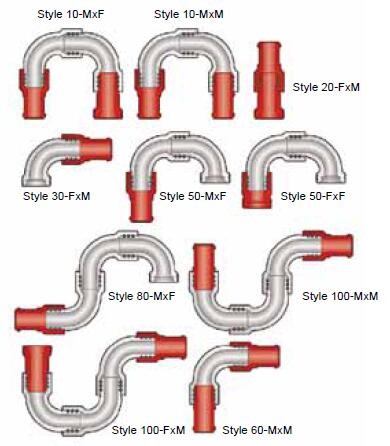

Style旋转接头类型 Style 10-MxF Style 10-MxM MXF接头形式 F（母扣 -外螺纹）， M（公扣 -内螺纹）

压力等级
尺寸
2" 2"
H2S 3" 3"
H2S
3" X
2" 4"
10 型Fig.1502 MxF ● ● ● ● ●
10 型Fig.1502 MxM ● ● ● ● ●
20 型Fig.1502 MxF ● ● ●
30 型Fig.1502 MxF ● ● ●
50 型Fig.1502 MxF ● ● ● ● ● ●
60 型Fig.1502 MxF ● ● ● ●
80 型Fig.1502 MxF ● ● ● ●
100 型Fig.1502 MxF ● ● ● ● ●
100 型Fig.1502 MxM ● ● ● ● ●
10 型Fig.1002 MxF ●
10 型Fig.1002 MxM ●
50 型Fig.1002 MxF ●

为满足用户需要，Weir SPM产品混合搭配会不断更新。
如需新产品信息，请联系Weir SPM工程部。

Weir SPM Excellent Engineering Solutions
钢制环形管与直管 WEIR

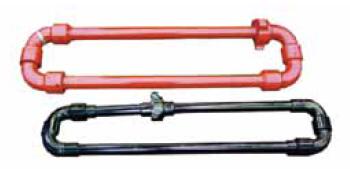

钢制环形管

Weir SPM全钢制环形管可用于多种高压井口作业，包括排出管线、水管线、固井和循环管线、井口试油管线和临时管线。 Weir SPM全钢制环形管均采用经现场验证的旋转接头，有更好的适应性、抗震动性和抗波动性，并有更均衡的流量。该产品也采用了 Weir SPM的翼型由壬端部连接，以便快速上扣和卸扣。 该产品可用于所有范围的冷介质，工作压力可达 15000psi，尺寸和结构可根据用户需求定制。酸性气体的管件可应用于冷工作介质，压力达 10000psi。Weir SPM管件设计便于存储和运输，易于拆装。


Weir SPM流体管件

Weir SPM全钢制带翼型由壬连接件的整体式流体管件不用焊接和螺纹，内孔连续无接缝，可获得更大流量。这些轻质管件长度可达 10英尺，并能在15,000psi的冷工作压力下工作，可用于高压排出管线、辅助管线、节流与压井管线以及研磨剂应用。 Weir SPM也生产非压力密封螺纹式管件以及对焊式管件，尺寸范围从 2"到 4"，压力范围从 6,000psi至 15,000psi，长度可达 20英尺。 目前 Weir SPM正着手在所有 NPST异径接头上添加识别坡口，该项目将在壳牌石油公司授权下完成。

Weir SPM Excellent Engineering Solutions

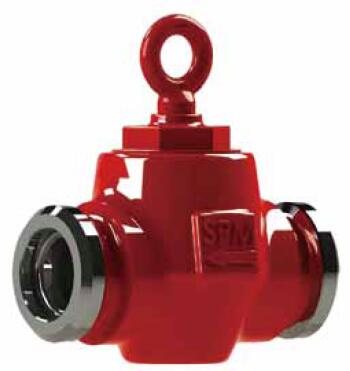

WEIR旋塞阀

1"×2"，2"旋塞阀
Weir SPM高压旋塞阀经现场验证坚固耐用，可用于固井、压裂、酸化、连续油管作业、冲砂等。 Weir SPM现可提供多种尺寸旋塞阀，1”×2”，2”，其压力可达 15000psi（NSCWP*）。经现场试验证明， Weir SPM旋塞阀产品质量可靠，重量轻、强度高。旋塞阀可用于标准作业及酸性气体作业。

3"和 4"旋塞阀
Weir SPM 3英寸和 4英寸旋塞阀压力可达 15000psi（NSCWP*）。该产品阀体设计为法兰连接形式，易于维护保养，流体入口与出口均为整体式、手动曲柄、标准齿轮驱动开关闭锁装置、多处润滑点便于产品维护。该产品可用于标准作业和酸性气体作业。Weir SPM新产品为 3" SP150手动驱动旋塞阀。

远程操作
所有尺寸旋塞阀 Weir SPM均可提供液压和气动驱动执行器以提高现场行业安全性能。

维修套装及密封组件
Weir SPM维修套装及密封组件包括可供现场或维修中心重新组装阀门所需的所有组件。 Weir SPM密封组件包括维修套装中所有部件（旋转柱塞除外）。用户也可单独购买单件部件和弹性密封件。

Weir SPM Excellent Engineering Solutions
单向阀 WEIR

Weir SPM单向阀采用高强度钢精密制造而成。样式尺寸分别为 2"到 4"的翻盖式单向阀、 1"至 3"飞镖式单向阀，和 2"和 3"的 CO2/氮气式单向阀。翻盖式单向阀设计采用标准涂层或优质耐磨抗酸涂层材料，以延长产品在腐蚀性环境下的工作寿命。 单向阀在酸化、固井、压裂及增能液作业等井口作业时工作压力保持在 6,000~20,000psi。该产品采用实心锻件制造，大大提高了其强度及抗腐蚀性。 Weir SPM可为用户提供用于油田作业的单向阀系列产品，同时 Weir SPM也可提供各种安装方式，包括翼型由壬在前面的连接形式 (标准型 )或螺纹连接在前面的连接形式(流体控制方向型)。

翻盖式单向阀

可用于标准流向（翼型由壬在前）和反向流向（螺纹在前）
Weir SPM翻盖式单向阀允许流体流向井口并阻止逆向回流。翻盖式单向阀设计包括用于标准作业环境的丁睛橡胶型，用于溶剂和酸性作业环境的氟橡胶型，用于高抗体磨损（HAR）的聚氨酯涂层等多种型式。

Weir SPM Excellent Engineering Solutions
单向阀 WEIR

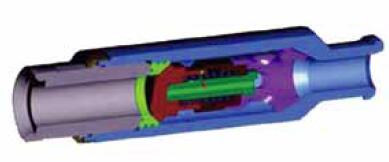

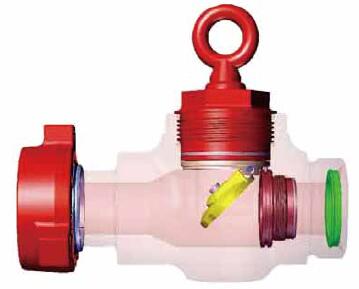

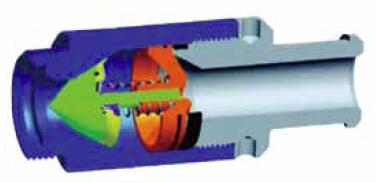

飞镖式单向阀

可用于标准流向（翼型由壬在前 )和反向流向 (螺纹在前 )
飞镖式单向阀由内嵌式弹簧式与锥阀体两个部件组成。当流体从入口侧进入时，可以克服锥阀上较小的弹簧力使锥阀从入口移开，让流体通过并流向出口。当流体停止流动时，弹簧力使锥阀靠拢到阀座上，从而阻止流体从上游流回。飞镖式单向阀可用于标准作业和酸性气体（H2S)作来环境。

CO2 /氮气式单向阀

可用于标准流向 (翼型由壬在前 )和反向流向 (螺纹在前 )
Weir SPM专门设计了 2"和 3"的 CO2/氮气式单向阀，通过阻止挥发性二氧化碳和氮气在管线中回流，从而提高安全性能。不锈钢阀可以确保流体不会流回到管汇或泵体内，且额定压力可达 15000psi。

Weir SPM Excellent Engineering Solutions

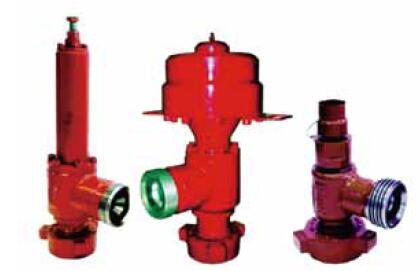

WEIR减压阀

Weir SPM紧急减压阀可为在各种压力和流量条件下工作的往复泵、管线、压力阀和其他设备提供过压保护。紧急减压阀结构紧凑，操作简单，根据系统压力设定，当压力超过预设压力时自动开启，压力下降后也能迅速自动关闭。 与普通型采用销钉触发阀门的减压阀不同， Weir SPM紧急减压阀可利用内部弹簧、氮气或钻井气体来驱动打开或关闭阀门，从而实现外部调压。紧急减压阀有 2"、3"、4"三种尺寸选择，工作压力范围为 1000psi到 20,000psi,可用于标准作业和酸性气体作业。

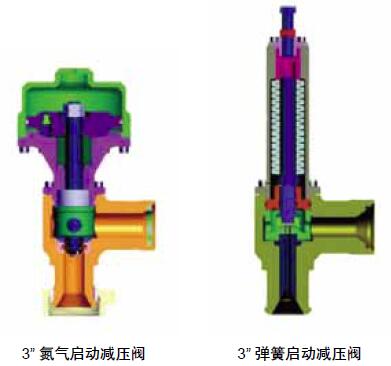

3”氮气启动减压阀3”弹簧启动减压阀
注：减压阀大约流速为：
2“弹簧减压阀-大150加仑/分钟
3“弹簧减压阀-大430加仑/分钟
3“和4“备压紧急减压阀-大750加仑/分钟
3“和4“卸载阀-大1000加仑/分钟
当流量需求增加时，用户可选择多个阀门，两个2“阀比单个3“阀更经济。只要所有阀门压力设计误差范围在10%以内，用户可使用多个阀门组合。
如：入流量为400加仑/分钟，用户可选择使用三个2“弹簧启动阀或一个3“弹簧减压阀。
阀门工作时工作人员可在安全距离外通过远程控制台调整氮气启动减压阀，远程控制台操作简单，效率精准。

Weir SPM Excellent Engineering Solutions
WEIR锤击由壬

Weir SPM为客户提供多种尺寸规格的锤击由壬，工作压力可达 20,000psi。同时 Weir SPM也提供多种尺寸规格和多种压力条件下的压力密封型式锤击由壬、非压力密封型式锤击由壬及焊接形式的锤击由壬。 Weir SPM所有由壬均能提供稳定的压力、良好的密封，并可用于标准作业和酸性气体作业。
用于酸性气体作业的特制由壬经过特殊热处理工艺进行强化，并配有氟橡胶密封圈以提高其密封性。

*NSCWP：非冲击性冷工作压力
为满足用户需要，Weir SPM产品混合搭配会不断更新。如需新产品信息，请联系 Weir SPM工程部。

Fig.100黑色螺母 黄色短节
精密加工的金属对金属密封表面，可用于空气、水、石油或天然气作业的经济型由壬，工作压力 1,000psi NSCWP*。
Fig.200. 蓝色螺母 灰色短节
短节间为精密的金属对金属密封表面，可用于空气、水、石油，天然气和泥浆作业，工作压力 2,000psi NSCWP*
Fig.206蓝色螺母 灰色短节
精密的金属对金属密封密封及 O形圈密封，可用于空气、水、石油，天然气和泥浆作业，工作压力 2,000psi NSCWP*
Fig.207蓝色螺母 灰色短节
此型号可与图 206中的短节互换，并带有盲板盖和 O型密封圈，以确保管汇和管路无泄漏，工作压力 2,000psi NSCWP*
Fig.400黑色螺母 红色短节
采用精密的球头和锥形密封面来确保金属对金属密封、可用于空气、水、石油、天然气和泥浆作业，工作压力 4,000 psi NSCWP*
Fig.402黑色螺母黑色短节
弹性唇式密封，可用于空气、水、石油、天然气和泥浆作业，工作压力 4,000psi NSCWP*
Fig.602黑色螺母 橙色短节
可更换的唇式密封圈，以减少液体流动冲击，可用于空气、水、石油、天然气和泥浆作业，工作压力 6,000psi NSCWP*
Fig.1002红色螺母 蓝色短节
弹性唇性密封，可保护球和锥面密封以防止作业中的磨损，可于空气、水、石油、天然气和泥浆作业，工作压力 10,000psi
Fig.1502蓝色螺母 红色短节
适用于高压管汇和高压力车载作业，可用于空气、水、石油、天然气和泥浆作业，工作压力 15,000psi NSCWP*
Fig.2002白色螺母 白色短节
用于固井、压裂、酸化、试油、节流和压进管线中的高压作业，压力可达 20,000psi NSCWP*
Fig.2202绿色螺母 绿色短节
部件经过特殊热处理，并配有氟橡胶密封环，特别用于酸性气体作业，压力可达 15,000psi NSCWP*
非冲击性冷工作压力

Weir SPM Excellent Engineering Solutions

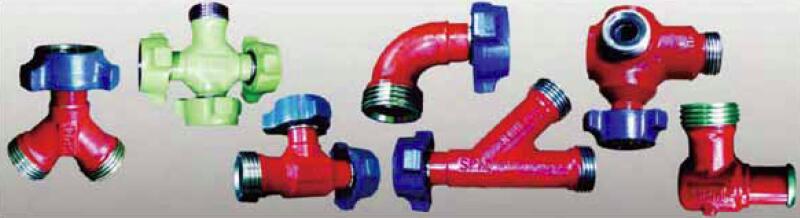

WEIR整体式由壬连接组件



Weir SPM生产多种搭配组合的高质量、高压力的整体式由壬连接组件，尺寸规格及结构样式齐全，可提供 1"到 4"整体式由壬连接组件，压力可达 20,000pai NSCWP*。该系列产品是采用高强度合金钢锻造而成，与其他厂家产品相比， Weir SPM的整体式由壬连接组件重量轻，质量可靠。同时 Weir SPM所有连接组件均经过严格的热处理加工工艺，具有更长的使用寿命。

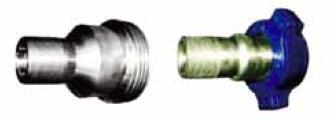

由壬式变径接头和短节

Weir SPM 可提供多种型号和尺寸的由壬式变径接头和短节，有 F-M，F-F，M-M结构，尺寸规格从 1"到 4",标准作业压力从 6,000到 20,000psi NSCWP*,酸性气体介质作业压力 可达 15,000psi。

M和 F型由壬式管接头 螺纹式管接头

本系列产品有多种尺寸规格和螺纹结构供用户选择，尺寸从 1"到 4"，压力从 6,000到 10,000psi NSCWP*。

丝堵、传感器座、提升丝堵

本系列产品尺寸规格有 2"，3"和 4"的 M和 F形式。标准 作业时压力可达 20,000psi NSCWP*,酸性气体介质作业时压力可达 15,000psi。
Weir SPM也提供高压测试时所需的特殊要求的端口。
*NSCWP：无冲击的冷工作压力

Weir SPM Excellent Engineering Solutions
WEIR管汇，压裂头和水泥头

泵的排出、流通、测试和循环管汇
泵的排出管汇可通过多种整体式由壬连接件组合实现单个或多个排出口，压力可达 20,000psi NSCWP。该系列产品特点为全通径、厚壁管，泵的排出口法兰可以匹配大多数品牌泵。

流通、测试和循环管汇即可采用螺纹式连接件用于压力在 5,000到 10,000psi NSCWP*范围内的作业，也可采用整体式连接件用于压力在 20,000psi NSCWP*的作业。所有规格的管汇均采用 Weir SPM认证过的旋塞阀，尺寸范围从 1"到 4"。同时用户可选择固定节流阀或可调节流阀。

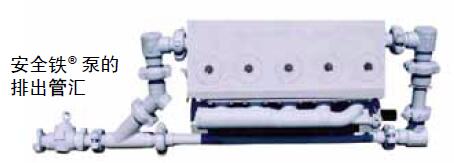

经实践证明，Weir SPM安全铁.是用户半永久性应用的理想选择。现场作业性能卓越的流通管汇和泵排出管汇是安全铁 .广泛应用的两个范本。

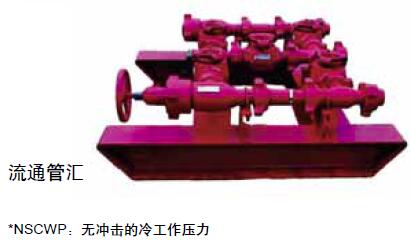

流通管汇
*NSCWP：无冲击的冷工作压力

Weir SPM水泥头

Weir SPM 依靠现场验证的高超的焊接技术，为业界提供用于高压作业的各种水泥头。 Weir SPM水泥头有单头和双头设计，易于附加接头。经现场作业证明， Weir SPM水泥头接头牢固，产品作业性能稳定可靠。

Weir SPM 同时提供水泥头管汇

单头和双头水泥头有以下规格：
2.875"
3.50"
4.50"
5.0"-5.5"
7.0"-7.63" 8.63"-9.
63" 10.75"-11.75"-11.75" 13.
375"
16.0"
18.63"-20.0"
Weir SPM同时提供水泥头管汇

Weir SPM 压裂头

Weir SPM 可根据用户需求设计定制现场所需的压裂头，产品性能稳定可靠。 Weir SPM压裂头采用淬硬钢经焊接加工而成。经现场作业证明，产品性能稳定，质量可靠。现 Weir SPM提供两种型号压裂头 --“羊型接头”和“插座型接头”。同时，用户也可告知 Weir SPM其所需的产品型号和规格， Weir SPM将根据用户提供的信息进行设计及定制生产。

通过下列设计选项，客户可定制自己的压裂头：
- 额定压力
- 顶部连接方式
- 小过孔宽度
- 侧孔连接数
- 侧孔连接角度
- 侧孔连接分支。类型，和压力等级
- 底部的连接方式

Weir SPM Excellent Engineering Solutions
WEIR其他流量控制产品

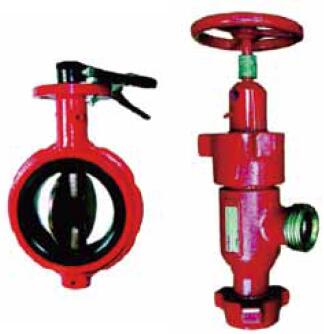

节流阀
可调式和固定式节流阀主要用于节流管汇、流通管汇和测试管汇。节流阀由 Weir SPM采用锻造结构件加工而成，有两种尺寸选择， 2"和 3"，压力可达 15,000psi NSCWP*。节流阀也可在酸性气体环境下作业。
*NSCWP无冲击的冷工作压力

尺寸范围从3 英寸到12 英寸不等


Weir SPM特殊设计的碟阀使介质流通更加顺畅，降低或消除其他阀门常见的震动。蝶阀的另一个特色是其优异的分体式设计，该设计使闸板自动处于介质流通路径的中心从而确保闸板周围的密封性。 整体式酚醛树脂支撑环通过内部压力将座套固定在阀体上，并可防止座套移位。Weir SPM为用户提供多种材料的座套和闸板。
尺寸范围从 3英寸到 12英寸不等

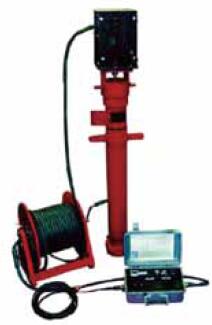

Sur-Drop投球器

Weir SPM Sur-Drop高压投球器设计为“主动投球系统”，其特点是钢球可稳定进给和投掷。新的设计提高了产品操作性能，维护更加便捷，大大减少了准备时间，满足客户快速响应的需求。

设计升级包括：
- 完善制造工艺使零件加工更精准
- 改进球筒尺寸，提高了产品操作 灵活性。
5/8" & 3/4"
7/8 & 1"
1-1/8" & 1-1/4"
- 维护更加方便 两件螺纹式安装，便于更换驱动 器，而无需更换整个组件。
- 无需借助其他繁杂工具，可手动装载。

Weir SPM止规检测工具箱
流量控制产品在油田应用中经长期作业后，其元件会自然的出现磨损情况。 为方便检测这些组件， Weir SPM现可提供止规测量仪工具箱，用于检查易磨损的由壬、旋转接头钢球轨道和相关的连接组件。 用检测工具对磨损的部件进行测量，会很容易的检测出该部件可用或不可用。 Weir SPM每套检测工具均由淬硬工具钢加工铬镀而成，具有超长的使用寿命。

适应于 1 1/2"、2"、3"和 4"

Weir SPM Excellent Engineering Solutions

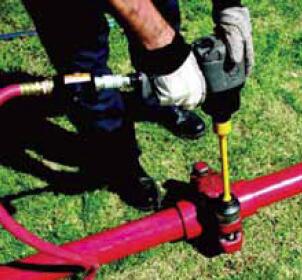

WEIR安全铁

Weir SPM安全铁.是经 Weir SPM研发的用于替代传统翼型由壬组合连接的卡箍式连接管线系统。安全铁由密封环 (采用软密封和金属对金属密封 )、带有螺栓的上卡箍和带有螺纹孔的下卡箍组成。金属密封环和橡胶密封件能自动对正到锥形法兰端部。卡箍夹紧力使胶密封与锥形金属面接触，挤压橡胶密封端部实现可靠的密封。与传统锤击由壬连接相比，该产品的连接性能更出色，并且不再使用大锤这样的工具，工作环境更加安全。

Weir SPM提供 2"到 4"安全铁.工作压力可达 20,000psi

美国专利号 7,204,525
安全铁.与传统锤击由壬连接对比
- 更高的安全性
- 减少人工装配 /拆卸时间
- 降低人员受伤几率
- 降低劳动力强度、检修成本低
- 快速拆装
- 密封性能更可靠
安全铁.产品范围：
- 旋转接头
- 单向阀
- 旋塞阀
- 减压阀
- 整体式链接件（T型三通，Y型三通，直角接头，四通，和短节）
- 直管
- 泵排出管汇

Weir SPM的 2" 15K，2" 20K，3" 15K，3" 20K，4" 10K，和 4" 15K PSI压力的安全铁.套装，包括下列部件：
1.（2件）气动板手，3/8"气源接头，接 3/4"扭力杆
2.（2件）3/4"扭力杆
3.（2件）3/4"六角套筒
4.（1件）软管总成 -50"长 x 3/4"软管，配防松 /快装接头
5.（2件）软管总成 -50"长 x 1/2"软管，带防松 /快装接头和 3/8"气源接头
6.（1件） Y型 -3/4"接头
7.（7件）接头密封件
8.（8件）接头定位销

小气量要求
- 每个气动板手 45 SCFM（立方英尺 /分钟）
- 冲动扳手压力 80psi
Weir SPM Excellent
Engineering
Solutions
安全铁 WEIR

安全铁 .连接方式
与传统锤击由壬相比，安全铁 .连接方式的接触面积更大，连接更稳定。由于增大了凸缘半径，提高了强度及振动阻力，使安全铁.法半更加坚固。
扫描半径较长以增加稳定性
接触表面
传统锤击由壬连接方式
锤击由壬连接方式局限在仅有一个接触密封面，大大降低了连接的整体性。由于螺纹沟槽呈锯齿状，锤击由壬关键部位壁厚较薄、部分区域应力集中更高，当有振动或侧向载荷时，更容易损坏。
防火安全铁.
Weir SPM在安全铁 .产品系列中新添加了防火安全铁.。该设计旨在降低海洋平台上传统管线组装过程中产生的危险，同时也符合 API 6FB安全工作环境的要求。
防火安全铁.采用金属 -金属密封，该产品由金属密封环、带螺栓的上卡箍和带螺纹孔的下卡箍组成。在系统提供可靠有效果密封前提下，管线连接部件少化。目前，防火安全铁 .是同类海洋卡箍式连接管件产品中部件少的。
防火安全铁.优点：
- 装配无需使用大锤，提高了海上作业的安全性。
- 该设计用于替代其他现有的卡箍式连接方式，性能更可靠，便于组装。
- 密封性能好，当发生火灾时也能保持完整性。
- 可在永久性或半永久性安装中使用。
- 金属 -金属密封符合 API 6FB标准。
- 尺寸规格从 2"到 4"，压力可达 10,000psi。

Weir SPM Excellent Engineering Solutions

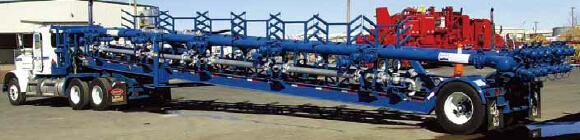

WEIR安全铁.管汇拖车

Weir SPM安全铁 .管汇拖车采用独特的设计，从根本上解决了目前市场上现存的由壬式管汇拖车在压裂作业中产生的振动和侧向载荷等疑难问题，是目前压裂作业中理想的选择。

产品特点：
- 多重配置可满足流量变化，也可满足入口 /出口配置的变化。
- 比传统由壬连接具有更强的抗震性。
- 高压部件有更大的凸缘半径以增加部件强度。
- 管壁更厚、更结实以防止高危工作区域失效。
- 高压部件的安装彩用卷曲钢比合悬架结构，以增加灵活性，降低部件产生裂缝的风险。
- 采用隔离阀以使管线连接和使用更有灵活性。
- 为与现有产品更好的配套组装，该产品在高压出口处设计有接短接。
- DOT（美国交通部）认证拖车。

可选的设计结构：
- 可灵活选择高低管路配置以适应各种流速
- 可灵活配置高低压入口 /出口以满足各种配套方案
- 高压产品的尺寸和压力等级为（3" & 4"/10K & 15K PSI）
- 在高低压管路之间可采用隔离阀
- T型三通或歧管可连接悬臂管
- 可采用悬臂结构

Weir SPM安全铁.管汇拖车安装方式灵巧，如在高压力部件中安装卷曲钢丝悬架，这样可大大减少由运输和操作产生的振动而引起的整体部件疲劳裂纹。

Weir SPM Excellent Engineering Solutions

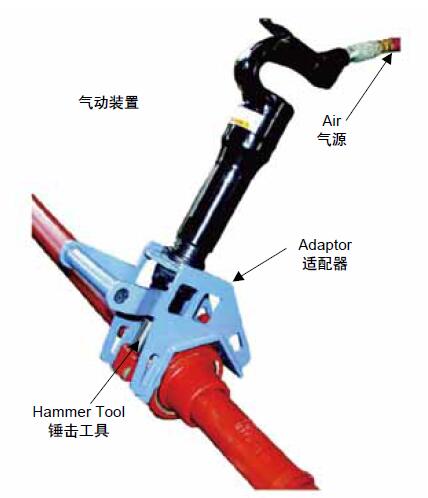

WEIR安全锤TM

Weir SPM安全锤 TM是为提高现场作业安全性而设计的新产品。该产品代替长柄大锤安装锤击式由壬，降低了使用危险，创造更安全的施工环境。安全锤 TM设计为气驱动，通过一个简单的按钮，就可以上紧并密封锤击由壬。安全锤 TM安装现场地可替代长柄大锤进行操作，大大地降代了由于使用长柄大锤带来的风险。 安全锤TM由两个主要部件组装而成：高强度合金钢适配器和气锤。适配器尺寸大小可以根据由壬尺寸进行调整。为提高安全锤TM工作效率， Weir SPM推荐安全锤TM气源要求为 29SCFM（立方英尺 /分钟），气压 90psi，并提供 1/2”供气软管。通过改变安全锤 TM的方向，来确定安装或拆卸锤击由壬。

产品规格：2" 1502，3" 1502，4" 200/206 和 4" 602/1002。

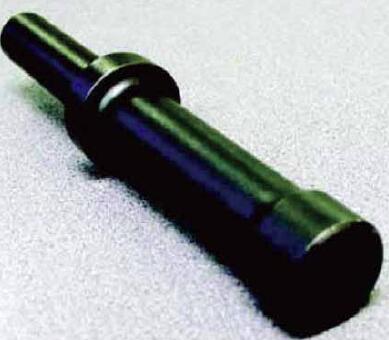

安全锤TM新升级的锤击工具由坚硬、牢固的材料制成，延长了安全锤TM使用寿命，其重新设计的接触末端使边缘钝化的机率降到小。

安全锤TM的使用：
首先用手拧紧由壬接头直到螺母停止旋转，将安全锤 TM适配器卡到由壬螺母上，使由壬三个翼爪中的任何一个受力。然后确定方向以便锤击工具锤击翼爪上紧连接件，在鹅颈管把手上施加转向力直到螺母停止旋转，压住扳手继续向鹅颈管把手施加转向力，可快速拧紧由壬。目前市场上没有其他工具可像安全锤TM一样方便、安全地安装由壬。

安全锤 TM优势：
- 质量轻，便于安装和操作。
- 减少安装、拆卸时的劳动强度。
- 在装卸过程中不使用大锤，减少安全隐患。
- 适配器便于更换，以适应不同尺寸由壬。

Weir SPM Excellent Engineering Solutions
WEIR管线安全防护系统

Weir SPM管线安全防护系统主要用于在压力环境下，当管线断裂或脱离时可提供更安全的环境保障。自 FSR（管线安全防护系统）投入市场以来，该系统已多次成功挽救生命并避免了灾难性损失。
Weir SPM推荐在泵作业管线中使用 FSR,可从橇或卡车直接连到井口，另外能量流体泵作业必须使用 FSR。
Weir SPM可向用户提供管线安全防护系统的租凭服务，同时 Weir SPM也会安排工作人员为用户提供现场培训、安装和支持服务。
FSR系统因其创新性和良好的使用性能而在业界获得广泛好评，并在 2002年海洋技术会议上被美国机械工程协会授予 Woelfel“佳机械工程创新奖”。安全的作业现场，有条不紊的作业安排，管线安全防护系统是您佳的选择方案
租赁服务
为及时满足客户需求， Weir SPM在世界各地设有租凭中心，为客户提供 FSR租赁服务。当客户提出需求后， Weir SPM会将所租设备运至现场，并调派技术人员为客户提供培训，确保正确安装和使用设备。
同时 Weir SPM也可提供 FSR拖车，并根据客户要求，特制用于海上作业的货柜以方便产品分类和更安全和便捷的货物运输。这是同时满足作业人员和现场服务供应商安全要求便捷的方式。
FSR租赁中心会定期检查设备，并对产品定期进行重新认证和测试以确保 FSR产品性能良好。 FSR每个部件都有识别标志和再认证标识，以主便客户根据要求核实产品。
管线安全系统可以防止井口设备飞到空中，也可防止管线飞溅影响井口功能。请注意要根据管道的弯曲将其固定牢固。

敬请用户注意，因为 Weir SPM大多数产品或产生高压、或控制、引导高压液体，所以使用这些产品的员工必须经过严格的培训以保证工作人员能正确使用、安全管理并安装这些产品。在高压力环境下，误用、滥用、侧向载荷以及不恰当地维修或拆卸都会导致重伤甚至死亡！

Weir SPM Excellent Engineering Solutions

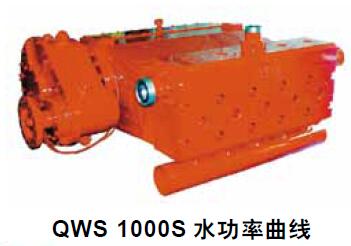

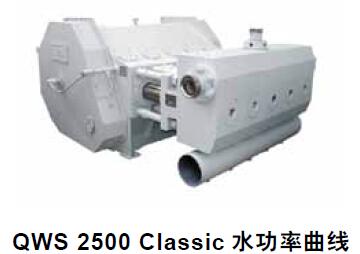

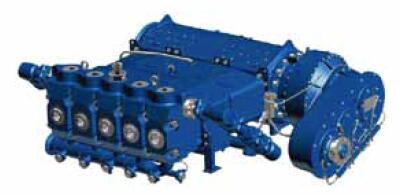

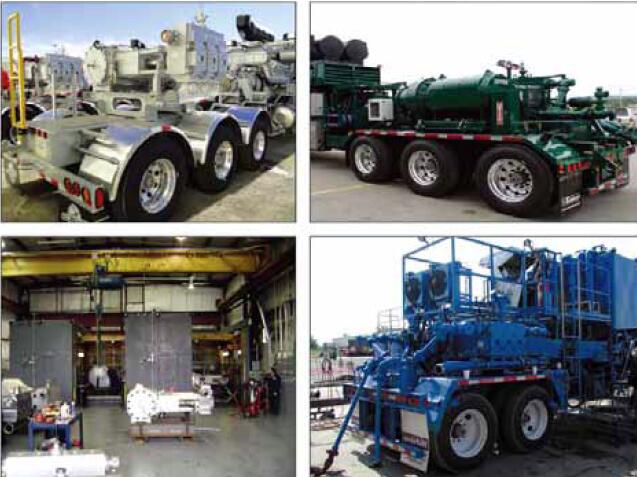

WEIR井口作业泵

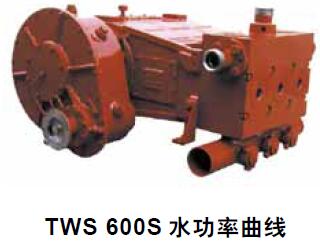

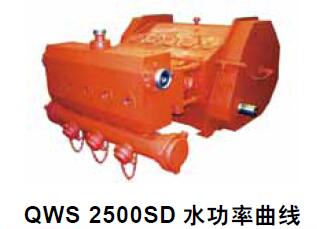

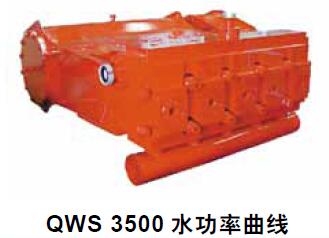

Weir SPM所生产高压柱塞泵种类齐全，可满足业界全面需求。Weir SPM设计的柱塞泵重量轻、体积小，可为要求不断提高的综合作业如欠平衡连续管钻进提供性能可靠的服务，如今 Weir SPM产品因其高品质、高性能已享誉业界。

Weir SPM可为全方位的井口作业提供间歇式工作作业泵，为油田和工业长期作业应用提供长期工作柱塞泵，这些泵占地小、重量轻。 经挪威船级社（ DNV）认证的 Weir SPM间歇工作柱塞泵，功率范围从 250BHP至 3500BHP,压力等级高达 20,000psi。柱塞、阀、阀座、盘根等部件可根据不同井口作业要求进行搭配，作业范围涵盖介质为泥浆的连续油管作业、热油、固井、酸化、压裂、砾石填充等。

Weir SPM长期工作柱塞泵功率范围从 175BHP至 1575BHP。长期工作柱塞泵经过特殊设计可满足全天侯的长期工作需求，也可满足高压 /大流量的间歇性工作需求。该类作业泵可适应各种工作周期，大大增加了泵作业范围，同时也提高了单泵所创造的产值。根据不同介质，该类作业泵可方便地更换易损件，如专门用于泥浆、水、钻井液、酸、固井液等介质的易损件。

Weir SPM泵产品经自适应法工艺，提高了液缸的寿命。自适应工艺为经济型加工工序，可以改善发生在液缸高压区的应力集中损害和应力腐蚀裂纹的情况。Weir SPM静态自适应工艺可使液缸寿命提高几倍，其所增加的成本只占一小部分。 Weir SPM也可为客户提供授课或现场培训，使客户熟悉每种泵型的设计参数、技术规格和运行特点。 Weir SPM通过其网站与客户互动，为客户提供大量技术参数、安装图纸和维护信息（包括流量控制产品）。

Weir SPM每一台泵在出厂前需进行全功率测试以确保其质量和可靠性能。 Weir SPM拥有 4500hp的测试区，可满足所有泵测试需要，让用户安全放心使用每件产品。

Weir SPM Excellent Engineering Solutions
WEIR泵参考指南
Weir SPM泵型号说明
Q:第一个字母，表示缸数，T=三缸，Q=五缸
WS：后两个字母，表示计划的工作周期，WS=间歇，例如井口作业，HB=长期，例如水力喷射。
2500：数字表示，大额定制动功率，2500=2500制动马力
SD：后两个字母，表示特殊设计，SD=super duty 超级载荷，LW=special lightweight特殊轻型设计，S=short 短泵，HV=horizontal valve 水平阀门，DD=direct drive 直接驱动

泵通用计算公式：
- 水功率 HHP=(GPM x PSI)/1714
- 输入（制动）功率 BHP=(GPM x PSI)/(1714 x ME) GMP -加仑 /分钟
- 压力（PSI）=(BHP x 1714 x ME)/GPM PD -柱塞直径
- 流量 GMP=(BHP x 1714 x ME)/PSI NC -缸数
- 连杆载荷 = PD x PD x 0.7854 x PSI ME -机械效率
- GPR=(PD x PD x 0.7854 x SL x NC)/231 SL -冲程
- GPM=GPR x RPM GPR -加仑 /转

延长泵的使用寿命及日常维护保养程序
延长泵的使用寿命：客户需要规范操作以延长泵的使用寿命，同时客户应注意观察并采用以下工具和做法：
- 双重灌注或者变径管汇
- 吸入端脉动缓冲器的尺寸要合适并需要维护保养
- 妥善保养阀 /阀座 /阀胶皮
- 改善排出口排液波动（可能需要高压缓冲器）
- 管件摆放正确，合理增压
- 砂子和凝胶混合比例正确，搅拌均匀
维护保养：
客户需建设、运行并记录观察数据以确保正确的维护程序：
- 检查动力端润滑油和过滤器
- 检查液力端阀和阀胶皮
- 检查液力端阀座
- 检查液力端阀弹簧

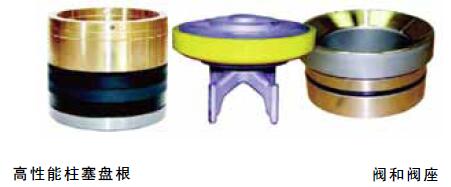

- 检查柱塞盘根
正确的维护方式是提高泵和泵部件寿命的好方式。Weir SPM强烈建议每位客户制定并始终坚持遵循的维护保养方案。
泵工作周期
客户如需泵工作周期的相关信息，请联系 Weir SPM工程部。

Weir SPM Excellent Engineering Solutions
泵参考指南 WEIR
自适应
液缸内孔交汇处存在很高的应力，为解决这一问题， Weir SPM建议客户在购买液缸时选择经自适应工艺的液缸。自适应工艺是一项高新技术，该技术利用“一次性”高水压作用在新液缸的交汇孔处，在交汇处产生塑性变形，而其它地方则是弹性变形。“一次性”的加压处理会使这些高风险区出现残余压应力，可减轻疲劳的破坏性影响。自适应工艺中可能无法完全消除疲劳失效的可能性（因为腐蚀和侵蚀仍时有发生），但产品周期循环荷数量会显著增加，终提高液缸的使用寿命。
传统的“翼式”液缸采用沟槽式吸入阀孔固定止阀器。因为沟槽去除了关键位置的钢材，所以可能会在液缸使用后期产生裂缝。
液体端配置
Weir SPM目前提供三种结构的液缸， OPI式、“翼”式吸入阀口阀器式和无槽式液缸。综合考虑成本、可维护性和液缸使用寿命等因素，“翼”式液缸改进了具有工作标准的 OPI式风格。由于客户对泵耐用性、流量和压力要求不断提高， Weir SPM采用了无槽式（ GL）的吸入阀口止阀器，该设计消除了在液缸内的凹槽，延长了液缸的使用寿命。目前，这三种液缸结构均在 Weir SPM泵产品上广泛使用。如需了解您所需要的液缸形式，请与 Weir SPM销售联络。
Weir SPM新型无沟槽式液缸通过取代原先的“翼式”止阀器，消除了在液缸上的沟槽。新型止阀器通过吸入端缸盖的一个阀杆固定在液缸孔内。

Weir SPM Excellent Engineering Solutions
TWS 600S WEIR

TWS 600S是一种多功能的小尺寸泵，便于实施多种不同的井口作业工作。该型号泵具有独特的曲轴 /十字头偏置设计，降低了十字头与十字头导板以及支撑曲轴的主轴承的作业负荷。 TWS 600S是可以通过背靠背的连接结构，完成固井、酸化、砾石充填和不压井作业等复杂作业。

应用：固井、酸化、砾石充填、不压井作业 TWS 600S水功率曲线
大输入功率 ……………………………… 600 BHP (447 Kw)大连杆载荷 ………………………100,000 Lbs. (45,360Kg)冲程 …………………………………………… 6” (152.4 mm)齿轮传动比 ……………………………………………… 4.61：1长度 ………………………………………… 50-1/4”（1276 mm)宽度 ……………………………………… 52-15/16”（1344mm）高度 …………………………………………… 23-7/8”（607mm）净重（大约） …………………………………… 4940#（2240Kg）
泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM0 40 80 120 160 200 240 280 320 360 400 440 480 520 560 600 工程部。

Weir SPM Excellent Engineering Solutions
QWS 1000S WEIR

类似于 TWS 600S，QWS 1000S型号泵也为小型泵设计，但 QWS 1000S能提供更大的输出功率。QWS 1000S也可通过背靠背的连接结构完成固井、酸化、砾石充填和不压井作业等井口作业。
应用：酸化处理、固井、砾石充填、压井
大输入功率 ……………………………… 1000 BHP (746 Kw)大连杆载荷 ……………………… 100000 Lbs. (45359Kg)冲程 …………………………………………… 6” (152.4 mm)齿轮尺度比 ……………………………………………… 4.61：1长度 ………………………………………………… 50”（1270 mm)宽度 ……………………………………………… 73”（1854mm）高度 ……………………………………………… 24”（609mm）净重（大约） …………………………………… 7040#（3193Kg）
泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
TWS 2250 WEIR

TWS 2250是 Weir SPM公司设计生产的三缸井下作业泵。与同类型五缸泵相比，两种泵都能提供较大的压力和排量，但三缸泵所占空间更小。
应用：压裂
大输入功率 ………………………… 2250 BHP (1641 Kw)大连杆载荷 ……………………… 225000 Lbs. (102060Kg)冲程 …………………………………………… 8” (203.2 mm)齿轮传送比 ……………………………………………… 6.353：1宽度 ………………………………………… 59-3/4”（1518mm)高度 ………………………………………… 44-1/4”（1854mm）净重（大约） ………………………………… 126800#（5751Kg）
泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
QWS 2500 Classic WEIR

QWS 2500 Classic是一种大功率五缸泵。这种泵持久耐用，能产生较的压力和排，它还可与加强型泵 QWS2500SD进行互换。相比于 QWS 2500SD,QWS 2500 Classic泵工作周期稍短。 Weir SPM推荐：在恶劣作业介质和工作环境下，使用 QWS 2500SD加强型泵，比如降阻（页岩气压力中用的滑溜水，一般是活性水中加一定比例的胍胶和降阻剂，比例不超过线性胶。)水压裂作业（详见 27页）。

应用：压裂
大输入功率 ………………………… 2500 BHP (1866 Kw)大连杆载荷 ……………………… 192325 Lbs. (87239Kg)冲程 …………………………………………… 8” (203.2 mm)齿轮传动比 ……………………………………………… 6.353：1长度 ………………………………………… 84-3/4”（2153mm)宽度 ………………………………………… 73-7/8”（1877mm)高度 …………………………………………… 3-3/8”（1102mm）净重（大约）………………………………… 15180#（6885Kg）

泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
QWS 2500SD加强型 WEIR

QWS 2500SD型泵开发适用于处理苛刻条件下的压裂作业，起初运用于北美洲的页岩气开采作业。
QWS 2500SD的设计可满足在恶劣的压裂作业条件下，在进行每周 6天，每天 10小时的工作周期内，可持续保持高性能的连杆负载能力。

应用：压裂
大输入功率 ………………………… 2500 BHP (1866 Kw)大连杆载荷 ………………………… 192325 Lbs. (87239Kg)冲程 …………………………………………… 8” (203.2 mm)齿轮传动比 ……………………………………………… 6.353：1长度 ………………………………………… 84-3/4”（2153mm)宽度 ………………………………………… 73-7/8”（1877mm)高度 …………………………………………… 43-3/8”（1102mm）净重（大约）………………………………… 16000#（7257Kg）

泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
QWS 2800 WEIR

QWS 2800 10"冲程五缸作业泵是新型压裂泵，该设计可以更好地处理在非常规石油天然气地层作业时出现的极端工作条件。 在额定功率 2800HP下，泵连杆载荷可达 273,000 lbs,相对于其他 2800HP泵有更高的连轩载荷能力。泵冲程为 10"，高于其他同类型的泵。
强制润滑系统有效提高运动副的使用寿命。

应用：压裂
大输入功率 ………………………… 2800 BHP (2088 Kw)大连杆载荷 ……………………… 273,000 Lbs. (123831Kg)冲程 …………………………………………… 10” (254 mm)齿轮传动比 ……………………………………………… 6.933：1长度 …………………………………………… 92”（2337mm)宽度 …………………………………………… 120”（3048mm)高度 …………………………………………… 40”（1016mm）净重（大约）………………………………… 19985#（9065Kg）
泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
QWS 3500 WEIR

QWS 3500是市场上大功率的井口作业泵。 3500BHP泵的设计，在满足现场所需要的高压泵性能要求的前提下（压力及排量要求），减少了高压泵所需要的数量，大大降低了用户的经营成本。

应用：压裂
大输入功率 ………………………… 3500 BHP (2609 Kw)大连杆载荷 ……………………… 260000 Lbs. (117934Kg)冲程 …………………………………………… 10” (254 mm)齿轮传动比 ……………………………………………… 7.091：1长度 ……………………………………………… 94”（2388mm)宽度 …………………………………………… 108”（2743mm)高度 ………………………………………………… 36”（914mm）净重（大约） ………………………………… 24000#（10866Kg）
泵外形尺寸均为大致尺寸。若需完整的图纸信息，请联系 SPM工程部。

Weir SPM Excellent Engineering Solutions
泵配件 WEIR

液力端易损件
柱 塞

Weir SPM设计生产的柱塞尺寸精准，表面镀层并抛光，可满足恶劣环境下井口作业需要。

高性能柱塞盘根
Weir SPM设计生产的高性能柱塞盘根组件，在保证使用稳定性的同时，大限度地延长了该产品在高压、高腐蚀、高粗糙介质下作业的使用寿命。

阀和阀座
Weir SPM设计生产的阀和阀座适用于各种极端环境和高压作业。
Weir SPM新研制的组合阀，可在流体通过阀座时，获取更大的导流面积、更小的流速，及更少的摩擦损耗。

泵监控设备（PMD）
Weir SPM泵监控设备可让用户远程连续监控泵工作状况，实时采集数据，并以简易的方式反馈给用户。工作人员可在泵监控设备的帮助下，及时准确地调整泵运行参数，从而减少或阻止对泵的严重破坏，延长泵的使用寿命。 在实际作业现场，外界环境嘈杂，很多问题不容易及时发现，但当问题出现时为时已晚，损失已经产生。通过 Weir SPM安装在泵各个位置的监控设备，能够及时准确地帮助用户发现问题，如供压不足、进口阀和出口阀失效、气蚀等，同时监控设备也能在问题发生前向用户预警，防患于未然。

Weir SPM Excellent Engineering Solutions
售后服务 WEIR
泵维修服务
Weir SPM经过专业训练的技术人员能够对多种型号的井口作业泵进行修理。 Weir SPM维修中心遍布世界各地，可以及时为客户提供维修服务，节省客户因机器故障造成的停产时间。
Weir SPM泵维修服务是帮助客户提高设备利用率的佳选择。
维修程序包括：
- 拆卸所有零部件
- 包括磁粉擦伤的检验
- 维修评估
- 维修费用估算
- Weir SPM专业技术人员提供维修服务
- 测试
- 产品质量核实记录
- 重新喷漆

Weir SPM在以下地方设有泵维修全套服务：
- Fort Worth Texas
- Odessa, Texas
- Deer Park, Texas
- Grand Junction, Colorado
- Red Deer, Alberta, Canada
- Aberdeen, Scotland

液力端检修
以前对有裂纹的、被冲蚀的或损坏的液力端唯一的处理方法就是丢弃设备。针对这种情况， Weir SPM研发了一种新工艺对使用过的液力端进行修复，使其外观、性能基本上达到新设备标准。目前 Weir SPM已经在其特选地区为客户提供这项工艺服务并深受客户好评。 Weir SPM客户均可以申请对其液缸进行检查，根据检查情况选择更换或翻新液力端。
液力端翻新包括：
- 拆卸所有零部件
- 目测关键区域
- 使用多种技术进行全面检查
- 维修评估及费用估算
- 由 Weir SPM专业技术工人进行修理
- 产品试验及质量核实记录
- 重新喷漆
- 向客户提交包含所有目测问题的记录和全面数据的报告

柱塞维修
Weir SPM也为客户提供柱塞修理服务。通常情况下受损柱塞都会被丢弃，但 Weir SPM的柱塞修理服务为客户提供了维修选择。柱塞修复可将损坏的柱塞重新修复并在外观、性能上基本达到新设备标准，经济实惠，客户无需重新购买新设备。

.
