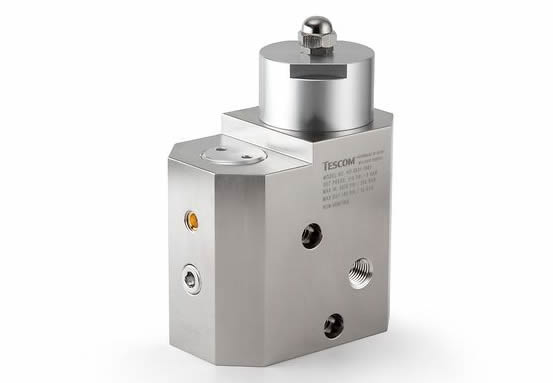

TESCOM HV-3500 系列氢气车载减压阀
TESCOM HV-3500 Series Hydrogen Onboard Regulator

TESCOM系列HV-3500
TESCOM HV-3500 系列氢气车载减压阀

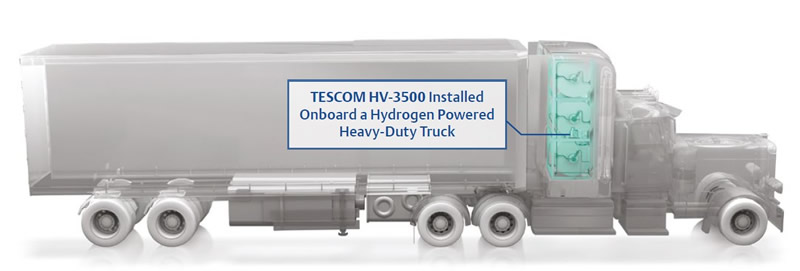

TESCOM HV-3500 系列双级减压阀是一种可靠、低维护的压力控制解决方案。这种经过 EC79 测试的解决方案专为工业和商业中型和重型氢燃料电池车辆使用而设计，使制造商能够最大限度地提高燃油效率，并使其车队在路上行驶更长的距离。HV-3500 还可以在各种操作条件下提供一致的压力和连续流量。它适用于高达 35.0 MPa 的额定入口压力，并可达到 3.2 g H 以上的流速2/秒。

TESCOM HV-3500 Series Hydrogen On-board Regulator
TESCOM HV-3500 系列氢气车载减压阀

规格

额定入口工作压力：5076 磅/平方英寸 / 35.0 兆帕 / 350 巴
最大入口工作压力：6345 磅/平方英寸 / 43.8 兆帕 / 438 巴
最小入口压力：290 psi / 2.0 MPa / 20.0 Bar
*在低于此最小压力的压力下运行可能会限制最大流速
设计耐压额定入口工作压力的 150%
额定压力根据 ANSI/ASME B31.3 标准
渗漏气密性
工作温度：-40 °F 至 +185 °F / -40 °C 至 +85 °C
流量 ： 0.17
入口衰减特性0.05 psi / 3.4 mbar/100 psi / 6.9 bar 入口压力变化
滤波器10 μm
*10 μm 过滤器用于初始系统组装保护。该产品设计用于无颗粒氢气。您的系统应在调节器之前进行适当的过滤，以防止污染。

身体铝： 6061-T6 化学镀镍
座位聚酰亚胺： （Vespel? SP1）
O型圈丁腈橡胶： （Buna-N）
主阀：316 SST
气门弹簧：316 SST
第一和第二阶段弹簧17-7 SST
活塞316 SST
传感器铝 6061-T6
剩余部分300 系列 SST， 铝 6061-T6 ， 聚酰亚胺 （Vespel? SP1）
清洗CGA 4.1 和 ASTM G93
重量：3.5磅（1.6公斤）
主阀：316 SST

特征

- 双级和主动密封设计，为燃料电池提供一致的压力和持续的氢燃料供应，从而降低下游过压风险
- 卓越的关断性能
- 耐腐蚀，镀镍铝制机身
- 一种设计适用于各种车辆运行条件和各种系统压力设置
- 结构紧凑轻便
- 特殊设计的形状和标准安装孔，便于安装
- 用于传感器和泄压阀集成的标准端口
- 本地制造和支持

- Flyer: HV-3500 Series Hydrogen Onboard Regulator | TESCOM
English 326.4 kb .PDF 10/26/22

- Flyer: Hydrogen Fuel Cell
English 476.8 kb .PDF 11/8/22

- Manual: Safety, Installation, Op & Srv | TESCOM
English 1.5 mb .PDF 12/9/20

TESCOM Series HV-3500
TESCOM HV-3500 Series Hydrogen Onboard Regulator

TESCOM HV-3500 Series Two Stage Pressure Reducing Regulator is a reliable, low maintenance pressure control solution. This EC79-tested solution is specially designed for use onboard industrial and commercial medium and heavy-duty hydrogen fuel cell vehicles and allows manufacturers to maximize fuel efficiency and keep their fleet on the road for a longer distance. The HV-3500 also provides consistent pressure and continuous flow in a full range of operating conditions. It is suitable for nominal inlet pressures up to 35.0 MPa and can reach flow rates above 3.2 g H2/s.

Specifications

Nominal Inlet Service Pressure5076 psi / 35.0 MPa / 350 Bar
Maximum Inlet Service Pressure6345 psi / 43.8 MPa / 438 Bar
Minimum Inlet Pressure290 psi / 2.0 MPa / 20.0 Bar
*Operating at pressures below this minimum pressure could limit the maximum flow rate
Design Proof Pressure150% of nominal inlet service pressure
Pressure RatingPer Criteria of ANSI/ASME B31.3
LeakageBubble-tight
Operating Temperature-40 °F TO +185 °F / -40 °C TO +85 °C
Flow CapacityCv 0.17
Decaying Inlet Characteristic0.05 psi / 3.4 mbar per 100 psi / 6.9 bar change in inlet pressure
Filter10 μm
*The 10 μm filter is for initial system assembly protection. The product is designed to be used with particulate free hydrogen. Your system should be designed with proper filtration before the regulator to protect against contamination.
316 SST
BodyAluminum 6061-T6 with Electroless Nickel Plating
SeatPolyimide (Vespel? SP1)
O-RingsNitrile (Buna-N)
Main Valve316 SST
Valve Spring316 SST
First and Second Stage Spring17-7 SST
Piston316 SST
SensorAluminum 6061-T6
Remaining Parts300 Series SST, Aluminum 6061-T6 , Polyimide (Vespel? SP1)
CleaningCGA 4.1 and ASTM G93
Weight3.5 lbs (1.6 kg)




Features
Dual stage and active seal design that provides consistent pressure and continuous hydrogen fuel supply to fuel cells, decreasing downstream over pressurization risk
Superior shutoff performance
Corrosion resistant, nickel-plated aluminum body
One design suitable for the full range of vehicle operating conditions and various system pressure settings
Compact and lightweight configuration
Specially designed shape and standard mounting holes for ease of installation
Standard ports for sensor and pressure relief valve integrations
Local manufacturing and support
