新型特康旋转V形格来圈,克服严苛的高PV值难题

简介

特瑞堡密封系统开发了一种创新型的特康旋转V型格来圈,主要应用于严苛工况,并且承载双向压力,最终延长旋转寿命。该密封件是专门为那些要求高压力速度比的设备而开发设计的。它能够让设备在高压条件下,以最高速度运行,并且具有更长的使用寿命。

1、关于特康旋转V形格来圈

特康旋转V形格来圈是一种优异的双作用旋转密封件,具有极好的性能和可靠性。在所有工况下,降低接触面积能够大大改善摩擦和磨损性能,并且不影响密封效果。该密封件可设计用于服务高和低PV值的工况,也能够在摆动或者在压力或者速度存在频繁改变的工况下提供改善的性能。



专业分享
客户对旋转密封件的性能要求越来越高,这也对当前密封件的PV值提出了挑战。所以我们需要开发一种能够在更高压力和更高速度下运行的旋转密封件。结果是我们开发出了这款独特的特康旋转V形格来圈,不仅满足了这些要求,而且还凭借更低热量产生的优点,大大延长了密封件的使用寿命。对于设备的操作者而言,由于降低了维护要求和能量损耗帮助了他们节省了总成本。

——特瑞堡产品经理Henrik Vollmond



2、密封件工作原理

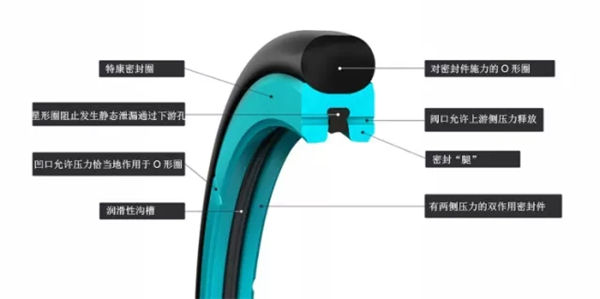

像其它O形圈施力的密封件一样,O形圈的初始挤压能够确保在密封件和配合面之间存在足够的接触压力来实现在低压条件下提供密封性。由于存在越来越大的系统压力,O形圈和密封件本体直接就会对密封配合面产生接触压力,从而在任何压力条件下都会保证密封效率。

特康旋转V形格来圈也有一个内置阀的功能,阀口就是由特康圈结构的两面和润滑沟槽的中间部分构成。在润滑沟槽中安装一个弹性体圈能够阻止油泄漏到阀口。

当特康旋转V形格来圈从一边到另一边施压时,弹性体圈在压力侧打开阀口,就会让弹性体圈下方达到压力平衡,而此时密封件就会承受一半以上的压力。从阀口改变的“困压”也能够重新让这些流体进入到两侧之间的空间内,提高密封件的润滑。

创新产品: 特康旋转V形格来圈视频观看

3、优秀的测试结果

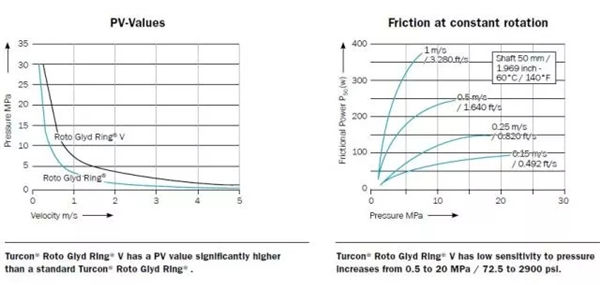

测试结果显示特康旋转V形格来圈,无论是压力在0.5MPa至0.5MPa以上低敏感增长,还是压力从0.5MPa快速增加到20MPa的情况,其都能保持低摩擦扭矩运行。它的PV值可以达到其它双向密封件的两倍高,并且摩擦力只有它们的50%。而且,密封件和O形圈的磨损很低,几乎不能测量。

典型应用

特康旋转V形格来圈对于要求在严苛的使用工况下运作的设备而言是理想的选择,其具有长久的使用寿命。典型应用有:

机床加工中心、 液压旋转塔、 水槽、 旋转接头、 挖掘机、 林业机械、 液压旋转器、 机器人、 操控器、 分度盘、转动马达、液压马达、吹塑机、顶驱和核心切割设备。

事实数据

由于最大推荐工作温度是+100 °C/ +212 °F (在更低的PV值下可以高达 +150°C/ +302°F),特康旋转V形格来圈被设计用来配合标准的旋转格来圈沟槽。它具有四种横截面,轴径从35 至500 毫米/ 1.377 至 19.685 英寸,孔径从 22 至 500 毫米/ 0.866至19.685 英寸。

当确定使用特康旋转V型格来圈时,使用者应该注意以下几点。压力应该最大30 MPa,速度需要限制在2m/s以下。特康旋转V形格来圈已经成功通过在PV值为10 MPa.m/以下条件的测试。

该产品的专利应用已经被提交。

材料亮点

特康M15:旋转应用的理想选择

特康M15材料是专门开发针对要求严苛的旋转应用,具有杰出的性能以及无与伦比的关键特性,例如摩擦、磨损和高压工况下运行。

特康M15是一种聚四氟乙烯(PTFE)基密封材料,中等填充了一些复杂的混合物,包含抗磨损聚合物纤维、润滑油和超韧性耐磨添加剂。

特康M15材料的特征与优点:

能够耐受包含各种润滑剂在内的几乎所有介质;

杰出的耐磨擦和磨损特征;

提供长久的密封寿命;

能够在广泛的温度、压力和速度条件下运行;

最低程度的硬件磨损,防止配合面发生损坏;

耐受严苛的工况;

良好的抗挤出性;

不包含有害填充物,减少了对环境的影响;

是旋转液压应用中的首选密封材料;

具有成本效益的解决方案;

推荐工作温度为-30°C 至+120°C / -22°F 至+248 °F。
