满足动态石油天然气应用的V组密封件取得成功

V形密封件已经成为了满足动态石油天然气应用的事实标准；

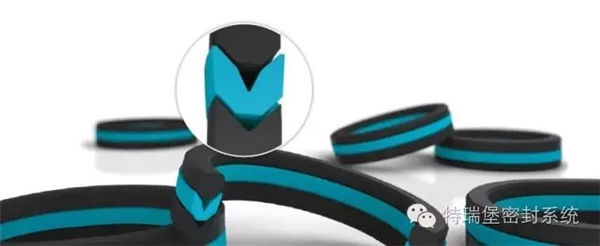

特瑞堡密封系统已开发出一种定制化的V形密封件—Turcon V-Stack；

这种创新的密封件提供的确切性能与可靠性优势要高于标准的V形密封件。

为了满足这些需求，通常使用‘V形密封件'。在过去的50年中，这些密封圈已发展成为动态应用的事实标准，且受控于石油天然气行业的标准与规范。为了扩展这类密封件的能力，特瑞堡密封系统引进了其自己定制化设计的V组密封件—Turcon V-Stack。

引进Turcon V-Stack

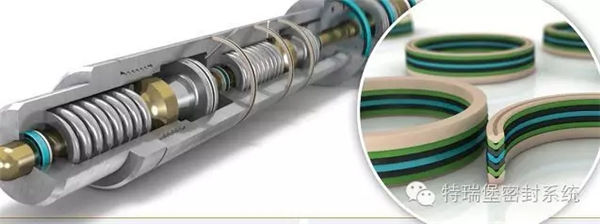

Turcon V-Stack是一种多元件的唇形密封件，能够提供高密封效率，因为其结合了由Turcon材料，或者由Turcon与诸如Isolast FFKM的弹性体结合材料加工而成的单独V形密封圈的性能。这些材料能达到一系列批准和认证，包括NORSOK M-710和其它通用的石油天然气标准，并且这些材料能够提供优良的回弹性、密封效率和耐挤出力。

它们的特殊设计使得它们能够偏转通过其径向切面，提高与应用压力相匹配的密封负载和效率。

为了弥补V组密封圈的不足，使用一种高模量材料（例如PEEK）加工而成的顶部接合部分，能够提供稳定性和耐挤出性。底部的接合部分（密封圈），由相同的材料或者Turcon PTFE加工而成，完成组装后，能够确保均匀的压力分配。

V型密封圈的径向截面设计的要比硬件沟槽深度大。安装时，密封圈径向压缩后，过盈配合会在零压力条件下产生初始密封力。系统压力会由机械轴向挤压、弹簧或者O形圈施力的接合部分激发。

为应用而设计

特瑞堡密封系统英国石油天然气销售经理James Simpson说：“Turcon V-Stack的形式与配置多种多样，这种设计的多功能性能够让我们定制出满足具体应用的特殊解决方案，从而为石油天然气装备运营商提供确切的性能和可靠性优势。

“Turcon V-Stack的形式与配置多种多样，这种设计的多功能性能够让我们定制出满足具体应用的特殊解决方案，从而为石油天然气装备运营商提供确切的性能和可靠性优势。” JAMES SIMPSON, 特瑞堡密封系统石油天然气行业销售经理

不同种类的Turcon V-Stack主要是为井下工具特别设计的，或者为了更好地处理压力波动。

Turcon V-Stack目前也已经成功地用于其它石油天然气应用中，例如气举阀、井下安全阀、井下隔离工具和阀杆。

“这并非一个必要的标准件，但它对于定制出满足应用的解决方案是至关重要的。一个具有资源像特瑞堡这样的公司才能够有能力与客户密切合作，从而制定出最优的解决方案。”James补充说。

TURCONV-STACK的优点： 高耐压性，工作压力高达200 MPa / 30,000 psi； 速度高达1 m/s / 3.3 ft/s ； 温度范围：-45 °C至 +260 °C / -49 °F至+500 °F ； 能够抵抗钻井泥浆、井下流体、海水、压井液、液压流体、原油和气体； 直径或横截面尺寸没有限制 ； 无需工具作业 ； 在动态表面上，不会发生爬行和硫化，即便是长期静止不动的情况下； 提供的密封材料要符合各种各样的要求与标准

V-STACK应用

阀杆

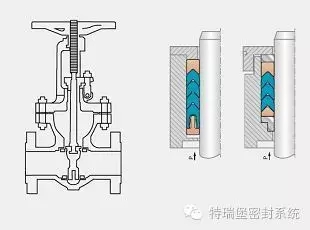

油田中使用的典型阀门包括闸阀、节流阀和球阀。这些阀门的设计通常是使用阀杆操控阀门。阀杆源自于阀的外部，通过把手或者控制设备（执行器）将动作传递到内部。压力通常被遏制在阀门的内部，主要是使用Turcon V-Stack作为一道单向的密封，来抵御阀门内部的流体。

先前的Turcon V-Stack阀杆密封都是塑料和/或弹性体元件，而且需要采用一个可调节的填料盖进行轴向压缩。新的Turcon V-Stack阀杆密封包含Variseal密封，能够在更低压力条件下进行自我驱动，实现可靠的密封，防止压力的滞后损耗。

气举阀

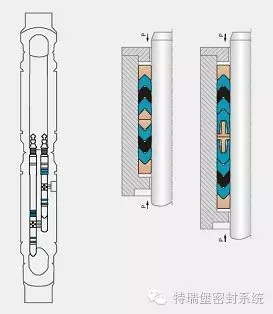

当一个石油天然气井由于低井底压力，而不能实现油气自然流动时，就需要采用人工升举将碳氢化合物带到地面表面。一种方法被称之为气举，其将气体向下注入油套环空中，直至气体抵达气举阀。气举阀包含几个可采用井筒压力驱动的端口，使得气体流进生产流中。

每个互通端口之间的密封配置通常都是Turcon V-Stack。在压力条件下，阀门能够上下冲程，并且阀门的气密性必须良好，防止气体在不同入口和出口之间互通。Turcon V-Stack能够使用不同的密封材料，结合多个密封点，从而创造出一个坚实可靠的密封元件。

全部材料测试能力

所有密封件设计在用于任何新环境之前都要进行验证，对于我们的客户而言，这在产品发布过程中是非常关键的一步。

James说：“必须确保我们的客户对我们的解决方案感到满意，且相信我们的解决方案能够满足他们的要求，以及对我们的设计方案有信心。”

“我们制定的重大完善的计划，要求确保材料测试和有限元分析（FEA）的数据是准确且可靠的。但是，我们只有通过自身努力，才能展示我们产品的性能和可靠性，并且希望它能够贯穿密封件的整个使用寿命。”为了实现这一测试，特瑞堡密封系统投入了大量的资源来开发高压和高温测试设施，模拟材料在极端工况下的表现，并且验证最终密封方案的有限元分析（FEA）模型的可行性。

石油天然气行业的最新创新：

TURCONCORNER REINFORCED WEDGPAK

当压力与挤出间隙超出标准Wedgpak的极限值时，新的Turcon Corner Reinforced Wedgpak就可以迎接这一挑战。该密封件装配在现有的标准凹槽中，能够承受高达207 MPa / 30,000 psi的压力，这意味着比传统Wedgpak密封件可承受的压力增加了40%。

角增强型密封件的性能远远超过全深度的挡圈。抗挤出力提高了50%到100%，密封性能提高了，使用寿命也延长了，直接使得该密封件成为液压张紧装置、压力控制系统、井下工具和海底阀门的理想选择。

TURCON DOUBLE O-RING ENERGIZED CAPTIVE GLYD RING

当端口尺寸超出标准Turcon Captive Glyd Ring的极限时，Turcon Double O-Ring Energized Captive Glyd Ring就变成了首选。它能够克服在石油天然气应用中遇到的严苛工况，例如钻井马达和井下工具中的油、沙、酸和其它腐蚀流体。

和传统的Turcon Captive Glyd Ring类似，该密封件是一个双作用、双向的密封件，能够通过配合面的孔，轻易地安装在分体式沟槽中，并且可以在广泛的温度范围内运作。
