丹佛斯WQF8 系列全流量双互锁快换接头
数据中心主流路液冷接头

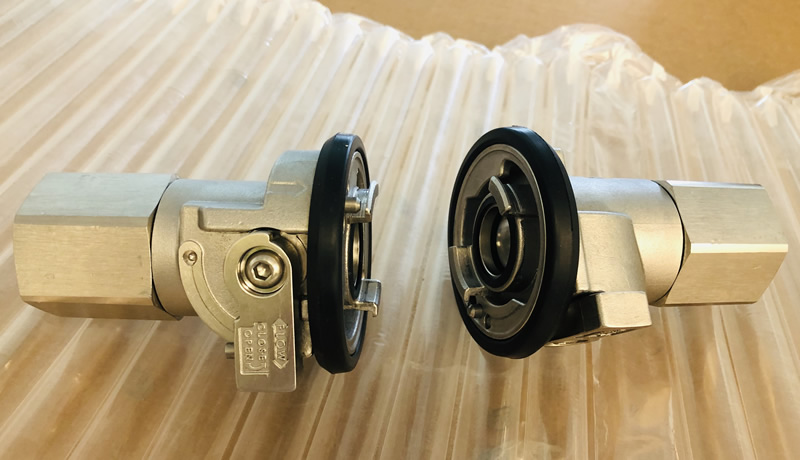

WQF8 系列全流量双互锁快换接头 WQF8 是为流体输送和电子冷却用途设计，这些用途要求全流量，且流体相容性和安全性至关重要，特点是左右两半接头完全相同，包括2 个互锁，消除泄露，确保最大安全性。左右接头耦合前，截流阀不能开启，截流阀闭合前，左右接头无法断开，适用于多种低压应用。

产品特征

- 当使用锁销设计和杠杆手柄断开时，双互锁安全防止接头意外打开
- 完全相同的接头两半
- 维修和服务简单，可靠的性能和最少的泄漏
- 标准本体材料：304 不锈钢，具有广泛的流体相容性，根据要求可提供其它材料
- 标准密封材料：三元乙丙橡胶 ,根据要求可提供其它材料
- 全流量功能
- 工作温度范围：-54度~148度

用途和市场

- 电子器件液体冷却
- 热管理系统
- 工业流体输送

性能参数

工作温度范围：-54度~148度

尺寸及订货型号

注：订货号为单件

性能参数
接头规格
最高工作压力 最低爆破压力
额定流量 流体损失
连接后 断开 连接后 断开
（in) bar psi bar psi bar psi bar psi lpm gpm cc.max
1 10 150 10 150 20 300 20 300 189 50 5.0
工作温度范围：-54Co~148oC

尺寸
零件号 本体规格 端口规格 螺纹 类型 图形 A（mm） B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 内螺纹 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 内螺纹 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6 -
注：订货号为单件
零件号 本体规格 端口规格 螺纹 类型 图形 A（mm） B(mm) 六方(mm)
WQF8-16-N16FSR 1 1 1X11.5 NPT 内螺纹 A 95 71.6 41
WQF8-12-N16FSR 1 3/4 3/4X14 NPT 内螺纹 A 70 71.6 41
WQF8-16-016FSR 1 1 - 1"HOSE B 84 71.6

订货型号

FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb 宝塔连接
WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16
