Barksdale巴士德 450X 系列BiT：Barksdale智能变送器

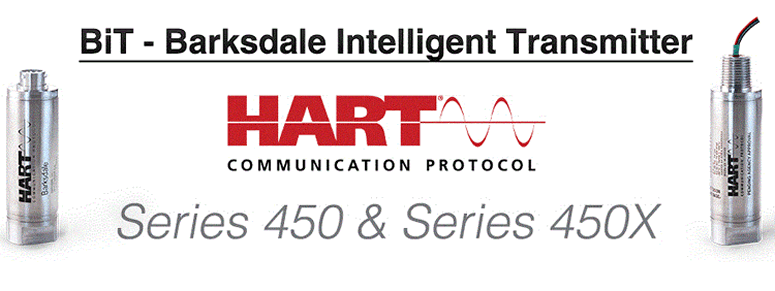

Barksdale巴士德 450X 系列BiT：Barksdale智能变送器Series 450X BiT: Barksdale Intelligent Transmitters
Barksdale Series 450X BiT: Barksdale Intelligent Transmitters
Barksdale巴士德 压力传感器Pressure Transducer
450X 系列描述
Barksdale智能变送器（BiT），450X系列是一款高压，防爆紧凑型变送器，带有HART通信协议选项。 支持HART的传感器可以通过传统的双线4-20 mA模拟电流回路进行通信，提供智能功能，如变送器诊断，校准和现场重新测量，比校准的满量程输出（10：1调节比）低10倍 。 有三种型号可供选择：H455X系列，带HARTComm的4-20 mA输出。 协议; 455X系列，4-20 mA输出; 452X系列，1-5 VDC输出。 这些型号可配置24个标准压力范围，从真空到30,000 psi，以及从1/4“NPT到7/16”SAE和HF4高压釜高压连接的多个过程连接。 450X系列提供危险区域防爆，符合ATEX，IECEx和cULus认证的北美，欧洲和国际标准。
Barksdale Intelligent Transmitters (BiT), Series 450X is a high pressure, explosion-proof compact transmitter with HART communication protocol option. HART enabled sensors can communicate over the legacy two-wire 4-20 mA analog current loops offering smart features like transmitter diagnostics, calibration, and field re-ranging up to 10 times less than calibrated full scale output (10:1 turndown ratio). Three models are available: Series H455X, 4-20 mA output with HART Comm. Protocol; Series 455X, 4-20 mA output; Series 452X, 1-5 VDC output. These models can be configured with 24-standard pressure ranges from vacuum to 30,000 psi and multiple process connections from 1/4” NPT to 7/16” SAE and HF4 Autoclave high-pressure connections. Series 450X offers hazardous area explosion protection to meet North American, European and international standards with ATEX, IECEx, cULus approvals.
Barksdale 450X 系列BiT：Barksdale智能变送器 资料下载
450X 系列特征
- 轻巧，紧凑，全焊接坚固的不锈钢结构
- 薄膜和扩散硅传感器，具有高精度
- 可选的HART通信协议，具有诊断和现场校准功能，可减少维护时间和成本; 和10：1调节比用于重新测量，保持高精度并允许一个零件号用于多个压力范围
- 高精度（±0.1％和0.25％FSO，LHR）
- 普通的cULus认证
- IP66＆IP67和NEMA 4X保护
- CE，CRN，NACE兼容和卓越的EMC / EMI保护
- 符合RoHS / REACH标准
450X 系列技术规格
一般规格*
精度（LH和R）：
75°F，典型值 |
±0.1％校准FSO（选项[-A1]）
±0.25％校准FSO（标准）
±0.5％校准FSO（仅真空
[-23]） |
| 温度变化： |
零点和量程：在
补偿温度范围内 每°F 0.0125％ |
长期
稳定性： |
校准曲线的±0.2％FSO /年 |
| 典型生命周期： |
1亿次循环 |
| 证明压力： |
适用
于7500 - 30000 psi型号的 高7500 psi型号的2X范围 1.5X系列 |
输入：
H455X：
455X *：
452X *： |
励磁电压：9至30 VDC
励磁电压：9至30 VDC
励磁电压：12至30 VDC
*（SELV，PELV），2类电源 |
供电：
H455X和455X：
452X： |
20 mA
20 mA |
输出：
H455X：
455X：
452X： |
输出：4-20 mA，带HART协议
满量程量程：20 mA±1％
零输出：4 mA±1％
输出：4-20 mA
满量程量程：20 mA±1％
零输出：4 mA±1％
输出：1-5 VDC
满量程跨度：5.0 VDC±1％
零输出：1.0 VDC±1％ |
动态
响应时间：
H455X：
455X和452X： |
<70毫秒
<50毫秒 |
| 传感器： |
薄膜（15k至30k psi范围，-UL
选项，10k psi范围）
扩散硅（真空至10k psi范围） |
| 附件： |
全焊接300系列不锈钢。 符合IP66和IP67
和NEMA 4X标准。 316L不锈钢（可选） |
接液部件：
传感器：
接头： |
17-4 PH不锈钢（15k-30k psi）
316L不锈钢（10k psi）
17-4 PH不锈钢-UL选项
17-4 PH不锈钢（所有系列）
316L不锈钢（可选：10k） PSI） |
媒体
概述：
腐蚀性和酸性:(
高达10,000 psi） |
气体，蒸气，液体和粘性流体[-Z17]
316L不锈钢，NACE [-SS] |
压力
连接： |
13种可用选项。
有关可用的连接和范围， 请参阅产品配置 器。 |
电气
连接： |
3个用于电压输出系列的
导线 和2个 用于电流输出系列的导线，18 AWG，80“
（2 m）长，带有整体式应变消除和外壳接地（标准）。 夹套电缆（可选）。 无卤电线和电缆。 |
温度范围：
运行（环境）：
补偿：
介质：
存储： |
-40至+
176 °F（-40至+ 80°C） 0 至+ 165°F（-18至+ 74°C）
-40至+ 176 °F（-40至+ 80°C）
-40至+ 185°F（-40至+ 85°C） |
| 振动： |
10g，10-500Hz，MIL-STD202，方法204，Cond A. |
| 休克： |
50克，11毫升，MIL-STD 202方法213，Cond。 G。 |
认证:(待定）
UL：
单密封：
ATEX / IECEx： |
cULus批准作为
在危险场所使用的 遥测 设备
（UL文件E146589，WYMV，WYMV7），
工厂密封，类型4X，如下：
Class I，Div。 1，A，B，C和D
组，Class II，Div。 1，E组，F＆G
CSA C22.2 No. 61010-1认证
ANSI / ISA 12.27.01认证
（适用于10,000 PSI的范围）
CE 0081
EX II 2 GD
Ex db IIC T5 Gb
Ex tb IIIC T81°C Db，IP66和IP67
-40° C≤Tamb≤ + 80°C，
DEMKO 18 ATEX 2084
IECEx UL 18.0090 |
HART协议：
调节比：
模拟输出
校准：
传感器调整：
诊断：
|
HART7.610
：1（满量程输出范围）
可调零点和量程4-20mA。
满量程范围必须≥（校准
量程/ 10）
传感器零点和满量程调整
变送器故障由超量程
模拟信号 指示， 以警告用户
有关
详细信息， 请参阅HART安装和操作 手册272438 |
| 符合性： |
CE，CRN，
NACE（316L SS浸湿材料） |
电磁
兼容性（EMC）
IEC / EN 55011：
IEC / EN 61000-4-2：
IEC / EN 61000-4-3：
IEC / EN 61000-4-4：
H455X：
455X和452X：
IEC / EN 61000-4- 5：
H455X：
455X和452X：
IEC / EN 61000-4-6： |
A类辐射和辐射发射
限值
静电放电（ESD）测试 - 接触
放电+/- 4 kV，空气放电+/- 8 kV
辐射射频，EM场抗扰度
80mhz-1ghz，3v / M
EFT（爆裂）测试，+ / -2 kV
EFT（突发）测试，+ / - 1 kV
浪涌测试，
线路与地 之间+/- 1kV
浪涌测试不适用;
设备输入端使用的 2类电源
RF Immunity，150 kHz - 80 MHz，3V |
| 重量： |
16盎司（453克） |
| 保证： |
1年保修 |
Series 450XBiT: Barksdale Intelligent Transmitters
450X 系列BiT：Barksdale智能变送器
高压，高精度变送器
高精度压力变送器，采用HART通信协议，具有24种标准范围，从真空到30,000 psi
典型应用
液压和气动产品测试
发动机测试
液压设备
O＆G BOP压力测试
酸性泵
数据采集系统
重型移动设备测试
OEM工厂验收测试
压力数据记录仪
