Barksdale巴士德 BTS3000电子式双点温度开关BTS3000 Electronic Temperature Switch with IO-Link Option
Barksdale巴士德 电子式温度开关 Electronic Temperature Switch
Barksdale Electronic Temperature Switch
Barksdale是一家通过ISO 9001认证的工业应用控制类产品制造商，公司专攻流体控制与检测领域。作为位于美国康乃迪克洲斯坦福市Crane Co.的一个子公司，我们在拥有大型公司所具备的财力资源的同时，又能够保持这个规模的公司所特有的合伙企业的灵活性。Barksdale1949年成立于美国加利福尼亚州洛杉矶市，在德国Reichelsheim拥有生产工厂，经销商遍布全世界。产品包括电子式压力开关、机械式压力开关、压力传感器；阀与溢流阀；阀；电子式温度开关、机械式温度开关、温度传感器；电子式液位开关、液位开关、液位计；流量、流量开关；空气悬架阀。

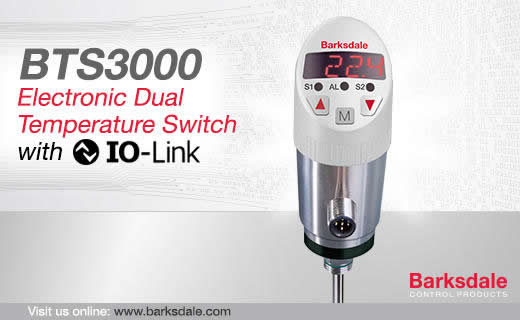

BTS3000 Electronic Temperature Switch with IO-Link Option

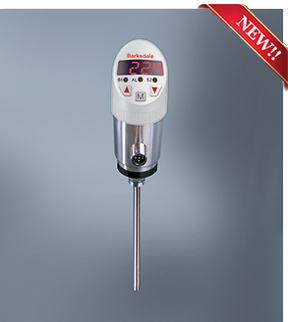

BTS3000电子式双点温度开关
Barksdale BTS3000电子式温度开关 资料下载
Barksdale的BTS3000电子双温开关在紧凑的外壳中提供可编程的温度控制装置。 该BTS3000有三种配置可供选择：（1）双温开关 （2）双温度开关与模拟输出（4-20 mA或0-10 V） （3）单温度开关与模拟输出。 用户可以简单地调整设定点和死区，其中的滞环可以设置到它的测量范围的125％。 模拟传感器输出可从25％到全可调范围的100％。 BTS3000提供了一个易于阅读的4位14段， 可旋转320°的， 倾斜的 LED显示屏。 由于BTS3000的可反向安装能力，各单位可以翻转向下安装，文本仍保持正向。 BTS3000精确，灵活，使用寿命长，是您温度控制应用的理想解决方案。 BTS3000 with IO-Link combines Barksdale's core strength of technical product expertise and customization capabilities with the forward looking communication protocol of IO-Link, supporting Industry 4.0, one of the key visions in the global industrial market.
Barksdale's BTS3000 Electronic Dual Temperature Switches combine three discrete components (dual temperature switch, transducer, and digital temperature gauge) into one compact package. The BTS3000 is available in multiple output configurations, including combinations of: (1) single or dual temperature switch, (2) single or dual temperature switch with analog output (4-20 mA or 0-10 V), or (3) optional digital output (IO-Link communication protocol). Setpoints and deadband are easily adjusted using a user-friendly menu where hysteresis can be set up to 125% of its measuring range. Analog transducer outputs are scalable from 25% to 100% of the full adjustable range. The BTS3000 offers an easy to read 4-digit 14-segment LED angled display which is rotatable to 320°. Due to the BTS3000's inversion capability, the units can be installed upside down while maintaining the original text orientation. The BTS3000 is an ideal solution for temperature control applications requiring precision, flexibility and long life.
BTS3000电子式双点温度开关特征
- 测量范围：-22°至+ 284°F（-30°至+ 140℃）
- 一个或两个切换点
- 模拟输出4 - 20mA或0 - 10 V
- 显示器和电子连接：通过320°旋转
- 简单的导航菜单
- 卓越的EMI保护
- 0.50％的精度
- 外壳等级：4X型（IP65）/ 6型（IP67）
BTS3000电子式双点温度开关技术规格
| 传感元件： |
PT100 A级DIN / IEC 60751 |
材料：
过流部件：
外壳：
密封件： |
304不锈钢
304不锈钢/聚碳酸酯/橡胶
FKM fluorelastomer（标准）
EPDM（可选） |
| 工作内容： |
3个简单的响应个按钮 |
| 防护等级： |
YPE 4X（IP65）/ 6型（IP67） |
| 防护等级： |
III |
| 电气连接： |
M12插头×1，4针/ 5针 |
| 过程连接： |
1/4“NPT男，1/2”NPT男，7 / 16-20 UNF
（SAE-4）男，G1 / 4“Malediaphragm（仅压阻） |
| 外形尺寸外壳： |
1.6○×4.4英寸（不包括插头连接器和传感器） |
| 重量： |
约。0.4磅（200克） |
| 测量范围： |
-22°F至+ 284°F（-30°C至+ 140°C） |
| 压力： |
2900磅（200巴） |
A / D转换器：
分辨率：
扫描速度： |
12位（每小节跨度4096步）
1000 / S |
| 时间常数： |
约。40秒 |
| 准确性： |
在+25°C <±0.5％FS |
| 重复性： |
±0.1％FS |
温度范围：
电子产品：
存储： |
14°F至140°F（-10°C至+ 60°C）
-22°F至176°F（-30°C至+ 80°C） |
| 电源： |
15至28 V直流，反向极性保护（SELV，PELV）
2级 |
数字显示：
显示速度： |
4位14段LED红色显示，字高0.35英寸（9 MM）
20 /秒 |
| 错误显示： |
红色LED和字母数字显示 |
| 能量消耗： |
约。50毫安（无负载） |
模拟输出：
电流输出：
扫描速度：
电压输出：
评级：
调整范围： |
4-20毫安
2毫秒
0?10 V DC
10毫安
25％至100％FS |
| 晶体管开关输出： |
开关功能
开关量输出：
调整范围forswitching点和滞后：
开关频率：
负荷：
延时：
状态显示（S）： |
常开/常闭，标准/窗口模式和诊断功能可调节
PNP
0％至125％FS
最大100Hz
最大500mA，短路保护
0.0秒到50秒可调
LED（S）红 |
| 认证： |
通过cULus |
| EMI |
EN 61000-4-2 ESD |
4kV CD / 8kV AD |
|
EN 61000-4-3 HF辐射 |
10V/M |
|
EN 61000-4-4突发 |
2kV |
|
EN 61000-4-5浪涌 |
1/2kV |
|
EN 61000-4-6 HF进行 |
10 V |
| 耐冲击** |
DIN EN 60028-2-27 |
50g（11ms） |
| 耐振动** |
DIN EN 60028-2-26 |
20g（10到2000 Hz） |
| *请参阅附加选项产品配置表。 |
| **在100mm以上的冲击及抗振动探头长度可以由应用程序的影响 |
典型应用
- 机床行业
- 液压气动系统
- 注塑机
- 冷却监控/电路
- 润滑系统
- 工程机械
- 汽车工业
