Barksdale BPS3000系列电子双压力开关
Barksdale巴士德 BPS3000系列电子式 双点压力开关
BPS3000 Dual Pressure Switches with IO-Link option
描述
Barksdale的BPS3000电子双压力开关将三个分立元件（双压力开关，压力传感器和数字压力表）紧凑在一个压力开关上。
BPS3000有三种配置：
1） 双点式压力开关
2） 带模拟输出（4-20 mA或0-10 V）的双点式压力开关
3） 带模拟输出的单点开关
用户可以通过菜单轻松地设置和调整开关点和死区，其中滞环可设置为量程范围的125％。模拟传感器输出可在25％至100％的可调范围内调节。BPS3000提供一个易于阅读的4位数14段可可旋转320°LED的显示，甚至当上下倒置安装时，开关将自动调节显示方向，以便于用户阅读。 对于精准压力控制，兼具灵活性和极长使用寿命的应用需求，BPS3000是理想的解决方案。
Barksdale BPS3000系列电子式 双点压力开关 资料下载
新一代的BPS3000整合了现代电子式压力开关的所有特征，拥有它的灵活性、易操作型、模拟量反馈和紧凑简洁的设计风格。
宽泛的性能表现
简单的配置允许客户在开关的一个系列上标准化出多种功能。BPS3000工作在从真空到9000psi。
紧凑而新颖的设计
BPS3000具有99mm高度和40mm直径，使之成为紧凑的安装开关之一。它的顶部倾斜设计使之兼备审美和实用的亮点。
可320度旋转的显示和电气连接
新一代3000可320度旋转的显示和电气连接使得装配和安装变得非常方便简洁。使用于多种应用环境。
灵活的显示
4位数字14段LED显示确保一个完美的可读性而不被空间位置所局限。甚至当上下倒置安装时，指示仍可以清晰正确的阅读。
高保护等级Nema6、IP7和EMI（电磁干扰）保护
BPS3000具有独特的壳体设计和密封键盘即使在恶劣的使用环境，也能安全地持续工作。BPS3000具有高EMI电磁干扰保护，它可以使用在钢厂、电力工业等具有高功率装备或对讲机使用环境中。
特征
- 测量范围: 0...0.2 bar 到 0...600 bar 表压
- 最大两个开关点
- 模拟量输出 4 - 20 mA 或 0 - 10 V
- 显示和电气连接可选转 320°
- 菜单设置参照 VDMA 标准
技术规格
| 传感器元件： |
陶瓷传感器（标准）
可选：压阻式传感器 |
材料：
浸润部件：
电气外壳：
密封件： |
304不锈钢
304不锈钢/聚碳酸酯/弹性体/聚酰胺
FKM（标准）
EPDM（可选） |
| 操作元件： |
三个灵敏的按键 |
| 外壳等级： |
类型4X（IP65）/类型6（IP67） |
| 防护等级： |
III |
| 电气连接： |
插头M12 x 1，4针/ 5针/8针（按输出信号选用） |
| 过程连接： |
1/4“NPT，1/2”NPT平装膜片，7 / 16-20（SAE），7 / 16-20（JIC 37°X），G1 / 4“M， G1/2"平装膜片 (仅压阻硅传感器) |
| 尺寸： |
1.6?x 4.4英寸（无插头） |
| 重量： |
大约0.4磅（300g） |
| 耐压： |
1.5X额定压力 |
A / D转换器：
分辨率：
扫描速度： |
12位（每小节跨度4096步）
1000 / S |
| 线性误差： |
在+25°C，全量程 <+ 0.5° |
| 温度影响： |
零点<±0.2％FSO / 10K
测量范围内<±0.3％全量程 / 10K |
| 补偿范围： |
14°F至158°F（-10℃至+ 70℃） |
| 重复精度： |
±0.1％全量程 |
温度范围：
介质：
电子：
存储： |
-13°F至212°F（-25°C至+ 100°C）
14°F至158°F（-10°C至+ 70°C） 1
-22°F至176°F（-30° ℃至+ 80℃） |
| 电源： |
15至32 V DC 1 ，反向极性保护（SELV，PELV）
2级 |
| 能量消耗： |
约50 mA（无负载） |
数字显示：
显示速度： |
4位14段LED红色显示，字高0.35英寸（9 MM）
20 /秒 |
| 错误显示： |
LED红色字母数字显示 |
模拟输出：
电流输出：
扫描速度：
电压输出：
电流：
调整范围： |
4-20毫安
2毫秒
0?10 V DC
最大10毫安
25％至100％全量程 |
| 晶体管开关输出： |
开关功能
开关点和滞环的调节范围：
开关频率：
负载：
延时：
状态显示（S）： |
常开/常闭，标准/窗口模式和诊断功能可调
0％至125％FS
最大100赫兹
最大500毫安，短路保护
0.0秒至9.9 秒可调
LED（S）红 |
| 批准： |
通过cULus 1 |
|
EN 61000-4-2 ESD |
4kVCD / 8kV AD |
| |
EN 61000-4-3 HF辐射 |
10 V / m |
| EN 61000-4-4突发 |
2kV |
| EN 61000-4-5浪涌 |
1/2 kV |
| EN 61000-4-6 HF导通 |
10V |
| 抗冲击 |
DIN EN 60028-2-27 |
50 g（11 ms） |
| 抗振性 |
DIN EN 60028-2-26 |
20g（10?2000Hz） |
*有关其他选件，请参阅产品配置表。
注1：使用cULus时的条件：最高环境温度140°F（60摄氏度）。最大供电电压28 VDC |
 |
- BPS3000系列产品获得BV（船级社) 认证下载认证 |
This certificate is issued to Barksdale GmbH
Reichelsheim - GERMANY
for the type of product PRESSURE SWITCH BPS3000 series |

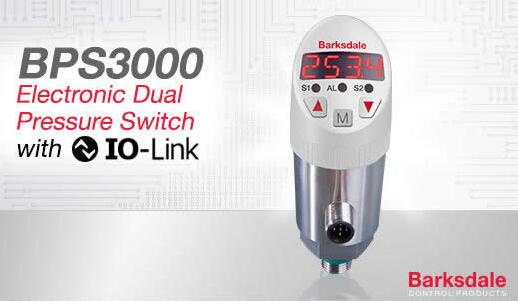

BPS3000 with IO-Link combines Barksdale's core strength of technical product expertise and customization capabilities with the forward looking communication protocol of IO-Link, supporting Industry 4.0, one of the key visions in the global industrial market.
Barksdale's BPS3000 Electronic Dual Pressure Switches combine three discrete components (dual pressure switch, pressure transducer, and digital pressure gauge) into one compact package. The BPS3000 is available in multiple output configurations, including combinations of: 1) single or dual pressure switch, 2) optional analog output (4-20 mA or 0-10 V), and 3) optional digital output (IO-Link communication protocol). Setpoints and deadband are easily adjusted using a user-friendly menu where hysteresis can be set up to 125% of its measuring range. Analog transducer outputs are scalable from 25% to 100% of the full adjustable range. The BPS3000 offers an easy to read 4-digit 14-segment LED angled display which is rotatable to 320°. Due to inversion capability, BPS3000 units can be installed upside down without compromising readability. The BPS3000 is an ideal solution for applications requiring precision pressure control, flexibility and extremely long life.
