丹佛斯FD96 系列高压平面螺纹连接 - 履带吊配套高压和高脉冲液压回路用快速接头

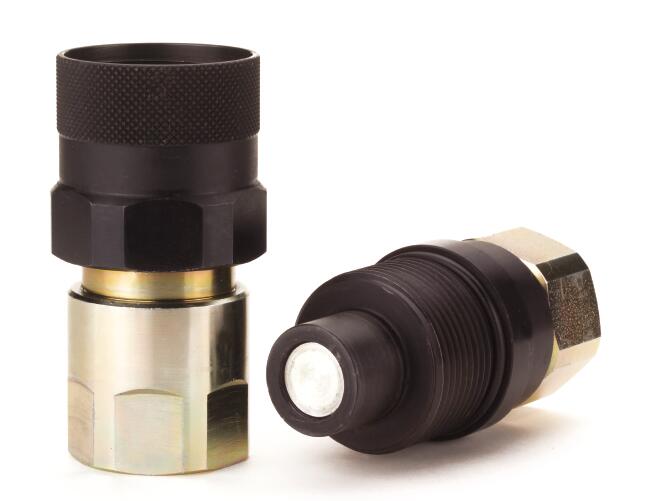

DANFOSS HANSEN FD96 Series High Pressure Thread to Connect Flush Face

DANFOSS Eaton 的DF96 系列高压平面螺纹连接系列设计用于 高压和高脉冲液压回路 ，DF96 系列设计在必须解决被困残余压力的液压回路中，连接和断开时需要的力小，齐平面设计限制了污染和不需要的流体损失，可提供从1/4” 至2” 的DF96 系列产品，满足您的特殊规格要求。Eaton‘s FD96 High Pressure Thread Together Flush Face Series is designed for high pressure and high impulse applications for hydraulic circuits. The FD96 Series design provides low connect and disconnect force in hydraulic circuits where trapped residual pressure must be addressed. The flush face design limits contamination and unwanted fluid loss. The FD96 Series is available in sizes .” through 2” to best meet your specific size requirements.

高脉冲液压场合FD96 系列高压平面螺纹连接 -FD96 Series High Pressure Thread to Connect Flush Face
履带吊配套高压和高脉冲液压回路用快速接头

产品特征

- 螺纹连接设计，允许在高达 4300 psi 压力下连接和断开
- 连接力小
- 具有无泄漏设计的双齐平面阀
- 工作压力高达 8700 psi
- 本体材料：镀锌（三价）和发黑处理的高强度碳钢

用途和市场

- 液压流体输送
- 高脉冲液压场合
- 油田
- 采矿

DANFOSS FD96 High Pressure Thread Together Flush Face Series is designed for high pressure and high impulse applications for hydraulic circuits. The FD96 design provides low connect and disconnect force in hydraulic circuits where trapped residual pressure must be addressed. The flush face design limits contamination and unwanted fluid loss. The FD96 Series is available in sizes 1/4" through 2" to best meet your specific size requirements.

Product Features

Thread together design allows connection and disconnection under pressure up to 4,300 psi
Low connection force
Dual flush-face valving with non-spill design
Working pressures up to 8,500 psi
Body material - High resistance carbon steel with zinc trivalent chromate plating and black oxide plating

性能参数
最高工作压力 最低爆破压力
本体 额定 流体
规格 （连接后） 公头 母头 （连接后） 公头 母头 流量 损失 连接要求的扭矩
(bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (bar) (psi) (lpm) (gpm) (cc.) (lbs.) (N)
1/4 600 8,700 600 8,700 420 6,090 1,500 21,750 1,500 21,750 1,260 18,270 12 3.2 .012 29-37 40-50
3/8 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 23 6.1 .040 37-44 50-60
1/2 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 45 11.9 .025 48-55 65-75
3/4 550 7,980 550 7,980 330 4,785 1,400 20,300 1,400 20,300 1,000 14,500 74 19.6 .033 52-59 70-80
1 500 7,250 500 7,250 330 4,785 1,250 18,125 1,250 18,125 1,000 14,500 100 26.5 .018 66-81 90-110
1 1/4 470 6,800 470 6,800 300 4,350 1,200 17,400 1,200 17,400 800 11,600 189 50.1 .060 92-107 125-145
1 1/2 400 5,800 400 5,800 270 3,915 1,700 15,950 1,100 15,950 800 11,600 288 76.3 .200 114-129 155-175
2 350 5,080 350 5,080 270 3,915 1,100 15,950 1,100 15,950 800 11,600 379 100.4 .350 236-258 320-355
FD96 FD99

试验流体：油液 ISO VG32 40°C
压降 (psi)
压降 (bar)
流量 (lpm)
流量 (gpm)
49
制冷剂 农业 诊断 特殊应用 气动 流体输送和液压
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
本体规格件号接头类型防尘帽材料
1/4 FD96-1009-04 母头铝
3/8 FD96-1009-06 母头铝
1/2 FD96-1009-08 母头铝
3/4 FD96-1009-12 母头铝
1 FD96-1009-16 母头铝
1 1/4 FD96-1009-20 母头铝
1 1/2 FD96-1009-24 母头铝
2 FD96-1009-32 母头铝
尺寸（NPT 内螺纹）
接头 本体 端口 尺寸

件号 类型 规格 规格 螺纹 类型 图 A B 六角 1
(mm) (in) (mm) (in) (mm) (in)
FD96-1001-06-06 母头 3/8 3/8 3/8-18 NPT 内螺纹 2 65.8 (2.59) 41.8 (1.65) 30 (1.18)
FD96-1002-06-06 公头 3/8 3/8 3/8-18 NPT 内螺纹 1 82.5 (3.25) 37.8 (1.49) 27 (1.06)
FD96-1001-08-06 母头 3/8 1/2 1/2-14 NPT 内螺纹 2 70.8 (2.79) 41.8 (1.65) 30 (1.18)
FD96-1002-08-06 公头 3/8 1/2 1/2-14 NPT 内螺纹 1 85.0 (3.35) 37.8 (1.49) 27 (1.06)
FD96-1001-08-08 母头 1/2 1/2 1/2-14 NPT 内螺纹 2 77.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1002-08-08 公头 1/2 1/2 1/2-14 NPT 内螺纹 1 95.0 (3.74) 45.8 (1.80) 36 (1.42)
FD96-1001-12-08 母头 1/2 3/4 3/4-14 NPT 内螺纹 2 84.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1002-12-08 公头 1/2 3/4 3/4-14 NPT 内螺纹 1 97.4 (3.83) 45.8 (1.80) 36 (1.42)
FD96-1001-12-12 母头 3/4 3/4 3/4-14 NPT 内螺纹 2 84.9 (3.34) 53.8 (2.12) 41 (1.61)
FD96-1002-12-12 公头 3/4 3/4 3/4-14 NPT 内螺纹 1 99.0 (3.90) 49.8 (1.96) 36 (1.42)
FD96-1001-12-16 母头 1 3/4 3/4-14 NPT 内螺纹 2 96.7 (3.81) 58.8 (2.31) 46 (1.81)
FD96-1002-12-16 公头 1 3/4 3/4-14 NPT 内螺纹 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1001-16-16 母头 1 1 1-11 1/2 NPT 内螺纹 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1002-16-16 公头 1 1 1-11 1/2 NPT 内螺纹 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1001-16-20 母头 1 1/4 1 1-11 1/2 NPT 内螺纹 2 105.8 (4.17) 69.8 (2.75) 55 (2.17)
FD96-1002-16-20 公头 1 1/4 1 1-11 1/2 NPT 内螺纹 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1001-20-20 母头 1 1/4 1 1/4 1 1/4-11 1/2 NPT 内螺纹 2 106.8 (4.20) 69.8 (2.75) 55 (2.17)
FD96-1002-20-20 公头 1 1/4 1 1/4 1 1/4-11 1/2 NPT 内螺纹 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1001-20-24 母头 1 1/2 1 1/4 1 1/4-11 1/2 NPT 内螺纹 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1002-20-24 公头 1 1/2 1 1/4 1 1/4-11 1/2 NPT 内螺纹 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1001-24-24 母头 1 1/2 1 1/2 1 1/2-11 1/2 NPT 内螺纹 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1002-24-24 公头 1 1/2 1 1/2 1 1/2-11 1/2 NPT 内螺纹 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1001-32-32 母头 2 2 2-11 1/2 NPT 内螺纹 2 224.8 (8.85) 200.0 (7.87) 90 (3.54)
FD96-1002-32-32 公头 2 2 2-11 1/2 NPT 内螺纹 1 218.4 (8.60) 145.0 (5.71) 90 (3.54)
尺寸（SAE O-形圈 内螺纹）
接头 本体 端口 尺寸

件号 类型 规格 规格 螺纹 类型 图 A B 六角 1
(mm) (in) (mm) (in) (mm) (in)
FD96-1004-06-04 母头 1/4 3/8 9/16-18 UNF SAE O-形圈 内螺纹 2 57.1 (2.25) 38.8 (1.53) 27 (1.06)
FD96-1005-06-04 公头 1/4 3/8 9/16-18 UNF SAE O-形圈 内螺纹 1 72.8 (2.87) 34.8 (1.37) 22 (.87)
FD96-1004-08-06 母头 3/8 1/2 3/4-16 UNF SAE O-形圈 内螺纹 2 70.8 (2.79) 41.8 (1.65) 30 (1.18)
FD96-1005-08-06 公头 3/8 1/2 3/4-16 UNF SAE O-形圈 内螺纹 1 87.0 (3.43) 37.8 (1.49) 27 (1.06)
FD96-1004-12-08 母头 1/2 3/4 11/16-12 UNF SAE O-形圈 内螺纹 2 84.8 (3.06) 49.8 (1.96) 36 (1.42)
FD96-1005-12-08 公头 1/2 3/4 11/16-12 UNF SAE O-形圈 内螺纹 1 100.4 (3.95) 45.8 (1.80) 36 (1.42)
FD96-1004-12-12 母头 3/4 3/4 11/16-12 UNF SAE O-形圈 内螺纹 2 84.9 (3.34) 53.8 (2.12) 41 (1.61)
FD96-1005-12-12 公头 3/4 3/4 11/16-12 UN SAE O-形圈 内螺纹 1 102.0 (4.02) 49.8 (1.96) 36 (1.42)
FD96-1004-12-16 母头 1 3/4 11/16-12 UN SAE O-形圈 内螺纹 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1005-12-16 公头 1 3/4 11/16-12 UN SAE O-形圈 内螺纹 1 115.6 (4.55) 54.8 (2.16) 46 (1.81)
FD96-1004-16-16 母头 1 1 15/16-12 UN SAE O-形圈 内螺纹 2 99.7 (3.93) 58.8 (2.31) 46 (1.81)
FD96-1005-16-16 公头 1 1 15/16-12 UN SAE O-形圈 内螺纹 1 113.6 (4.47) 54.8 (2.16) 46 (1.81)
FD96-1004-16-20 母头 1 1/4 1 15/16-12 UN SAE O-形圈 内螺纹 2 105.8 (4.17) 69.8 (2.75) 55 (2.17)
FD96-1005-16-20 公头 1 1/4 1 15/16-12 UN SAE O-形圈 内螺纹 1 125.4 (4.94) 64.5 (2.54) 55 (2.17)
FD96-1004-20-20 母头 1 1/4 1 1/4 15/8-12 UN SAE O-形圈 内螺纹 2 106.8 (4.20) 69.8 (2.75) 55 (2.17)
FD96-1005-20-20 公头 1 1/4 1 1/4 15/8-12 UN SAE O-形圈 内螺纹 1 123.4 (4.86) 64.5 (2.54) 55 (2.17)
FD96-1004-20-24 母头 1 1/2 1 1/4 15/8-12 UN SAE O-形圈 内螺纹 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1005-20-24 公头 1 1/2 1 1/4 15/8-12 UN SAE O-形圈 内螺纹 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1004-24-24 母头 1 1/2 1 1/2 17/8-12 UN SAE O-形圈 内螺纹 2 133.5 (5.26) 92.0 (3.62) 65 (2.56)
FD96-1005-24-24 公头 1 1/2 1 1/2 17/8-12 UN SAE O-形圈 内螺纹 1 150.0 (5.91) 89.8 (3.54) 65 (2.56)
FD96-1004-32-32 母头 2 2 21/2-12 UN SAE O-形圈 内螺纹 2 224.8 (8.85) 200.0 (7.87) 90 (3.54)
FD96-1005-32-32 公头 2 2 21/2 -12 UN SAE O-形圈 内螺纹 1 218.4 (8.60) 145.0 (5.71) 90 (3.54)
防尘帽和防尘塞
FD96 系列
高压螺纹连接齐平面B
A
B
A
1 1
图 1 图 2
本体规格件号接头类型防尘帽材料
1/4 FD96-1010-04 公头铝
3/8 FD96-1010-06 公头铝
1/2 FD96-1010-08 公头铝
3/4 FD96-1010-12 公头铝
1 FD96-1010-16 公头铝
1 1/4 FD96-1010-20 公头铝
1 1/2 FD96-1010-24 公头铝
2 FD96-1010-32 公头铝
