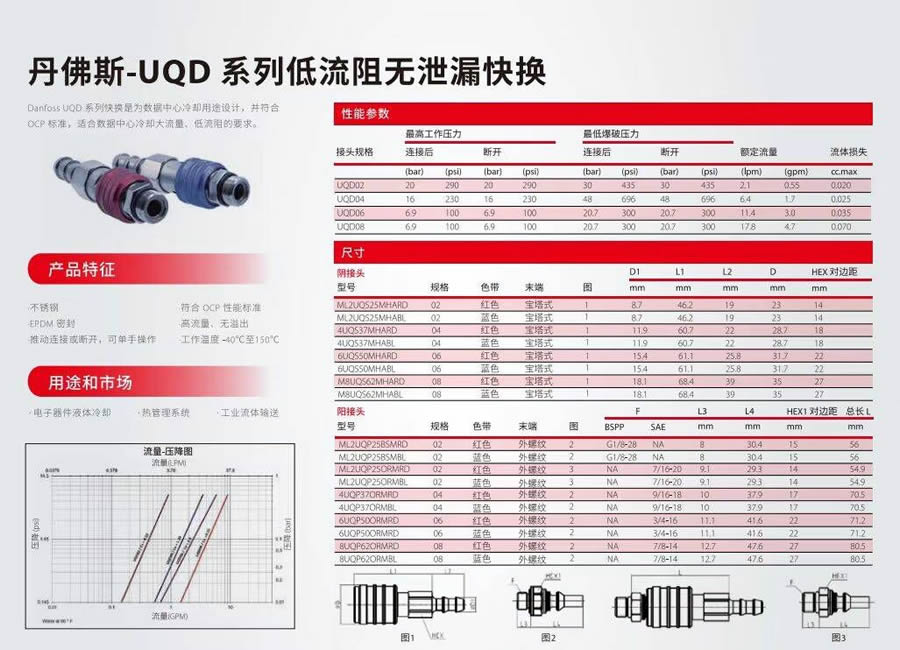

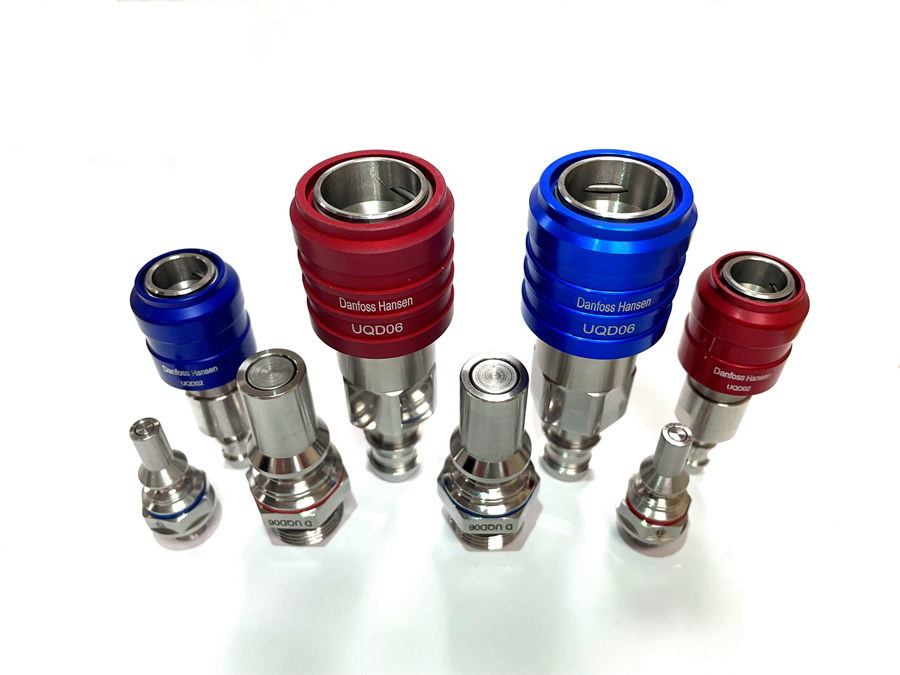

丹弗斯动力系统UQD系列低流阻无泄漏快换 UQD快换 低流阻无泄漏快换接头
丹弗斯动力系统UQD系列低流阻无泄漏快换接头UQD02 UOD04 UQD06 UQD08
Universal Quick Disconnect UQD Series

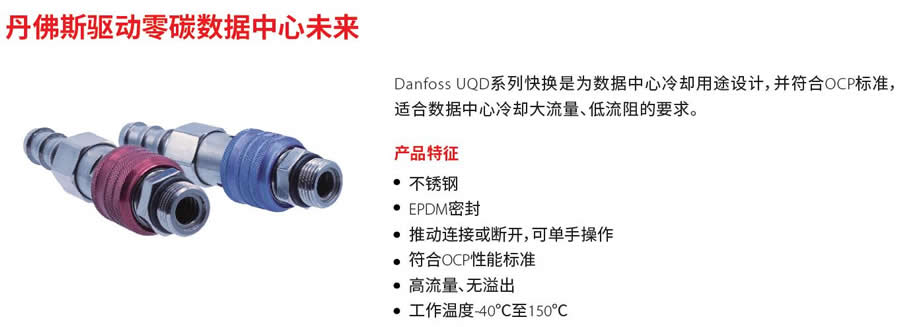

Danfoss UQD系列快换是为数据中心冷却用途设计，并符合OCP标准，适合数据中心冷却大流量、低流阻的要求。不锈钢材质，符合OCP性能标准，高流量、无溢出、低压降，Cv值高，100%氦检，安全可靠。

丹弗斯动力系统UQD系列低流阻无泄漏快换 UQD快换 低流阻无泄漏快换接头
Universal Quick Disconnect UQD Series

产品特征：

- 高流量、无溢出
- 易于连接
- 多种连接端口
- 流体兼容
- 不锈钢
- EPDM密封
- 推动连接或断开，可单手操作
- 符合OCP性能标准
- 工作温度-40℃至150℃

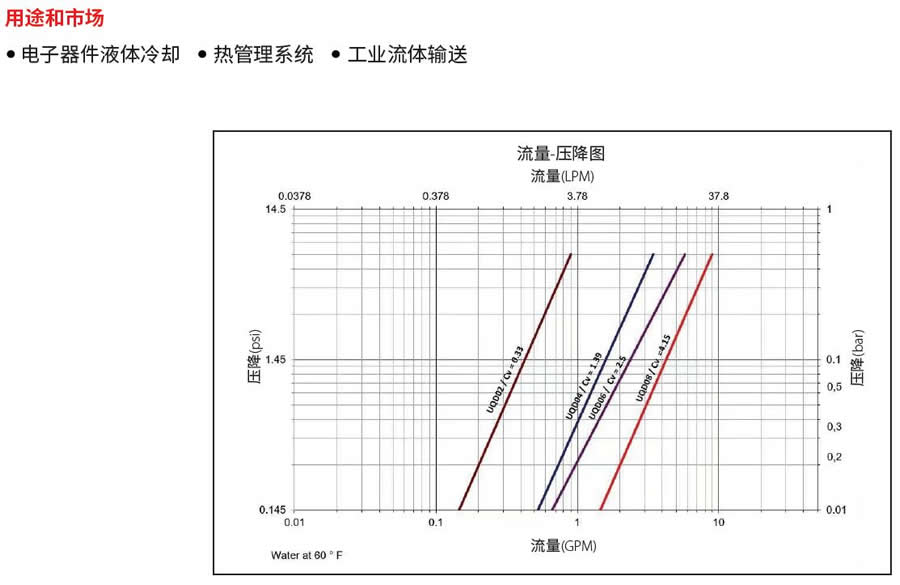

用途和市场:

- 电子器件液体冷却
- 用途和市场
- 热管理系统工业流体输送流

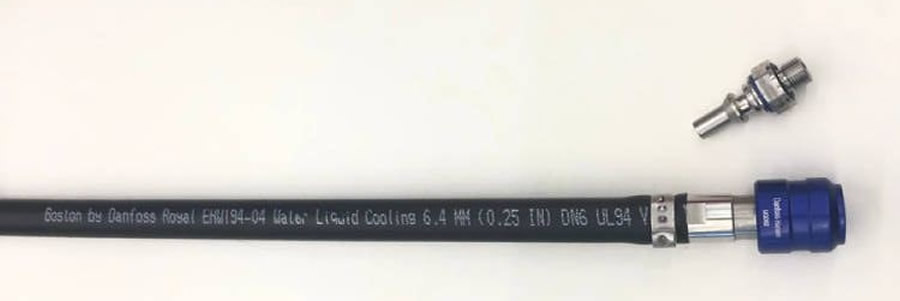

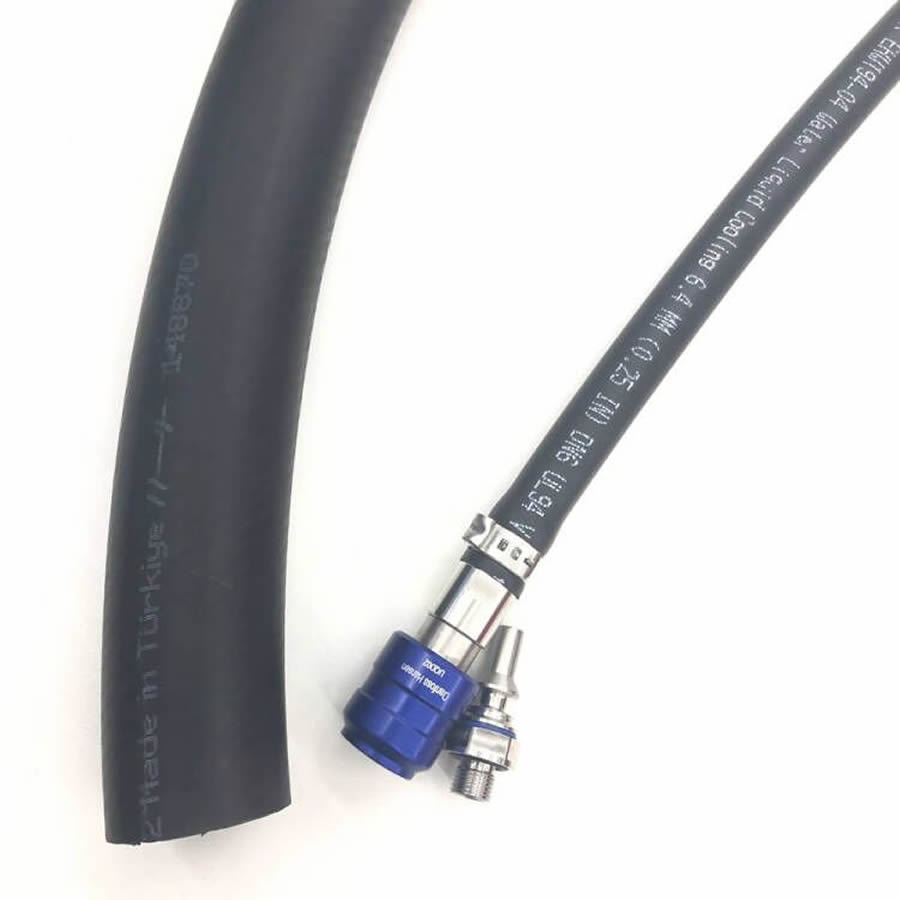

冷板式液冷系统主要包括水冷板（water cold plate）、管道（tube）、 快换接头（quick disconnect coupling）、分液器（Manifold）、冷却液分配单元（CDU）与室外冷却设备等组件。依据Intel UQD规范设计的快换接头，实现单次插拔泄漏量小于1/6 液滴(连续插拔6次，允许一滴滴落)或小于0.5毫升，这种快换接头支持数据中心液冷系统工作过程中带液插拔，大幅提高了维护效率。冷板式液冷快换接头。 考虑到冷却工质对人、自然环境和服务器带来的污染和腐蚀问题，《冷板液冷系统设计参考》主要推荐了纯水液（水基冷却工质）以及毒性较低的丙二醇（防冻液）等作为冷却工质。

当前，数据中心作为重要的算力基础设施，不仅承担着支撑数字经济发展的重任，也是实现“双碳”目标的重要组成部分，同时在“东数西算”战略工程的背景下，数据中心未来将向着布局合理、绿色集约、低碳发展的方向发展。

据统计，在数据中心的成本分布中，能耗成本在数据中心运营总成本中超过50%，其中制冷设备在非IT设备能耗中占比最大。因此，制冷环节的节能降耗，成为数据中心绿色、低碳发展的关键。

液冷：让滚烫的服务器冷下来
丹佛斯液冷管路解决方案 驱动数据中心零碳未来

■ 10年+ 早液冷应用经验
■ 100年+快换接头和软管设计生产经验

更节能
更低压损，更大流量
更安全可靠

从产品设计上：

销锁设计、双重保护：避免意外打开
接头自由转动，避免管子缠绕：更耐用
25万次20bar脉冲测试：双倍+可靠

在生产过程中：
100%氦检：0泄漏风险

更简运维

设计紧凑：安装节省空间
快连快断：节省安装维护时间
旋转安装：单人操作、方便省力
在线通断、直连软管：更少蝶阀

液冷作为一种新型制冷技术，尤其在高功率密度的数据中心有着更强的制冷优势，同时还可以提升IT设备的使用效率和稳定性。正是基于这些优势，促使数据中心已经大步迈向液冷时代。液冷技术多种方案类型，在实际应用中具有各自的不同特点，其中冷板式诞生最早，以其高功率密度、低PUE运行的特点，已经在全球很多大型数据中心有了广泛的应用。

液冷技术受到越来越多的重视，代表了数据中心节能降耗的普遍需求。丹佛斯为冷板式液冷系统提供全方位的解决方案：可靠的流体连接件，高效创新的换热分配器，为干盘管定制开发的微通道换热器，以及可靠稳定的调节关断阀门，高精度的压力温度传感器等各类产品，为客户打造绿色、低碳数据中心提供有力支持。

目前，国内数据中心建设正处于从高速度迈向高质量的关键变化节点，为推动产业资源依赖向创新驱动转变、由高能耗向低碳转变，背后需要持续的技术演进和产品创新作为支撑。

针对数据中心绿色、低碳的刚需，丹佛斯打造的高效低碳数据中心综合冷却方案，能够帮助客户轻松实现数据中心节能减排目标。

近年来，数据中心产业迎来快速发展，工业和信息化部、国家发展和改革委员会等先后出台《新型数据中心发展三年行动计划（2021-2023）》、《全国一体化大数据中心协同创新体系算力枢纽实施方案》等政策文件，规划并指出新型数据中心发展方向，新型数据中心建设成为经济数智化时代转型的基础。 自从2008年“四万亿”投资以来，基建盛行了很多年。2022年“十四五”开局年，各地推出25万亿投资。“东数西算”被认为是继南水北调、西电东送、西气东输之后的又一重大基础设施工程。新基建首推数字基建。5G基站、千兆光网和数据中心，尤其是“东数西算”工程是数字基建实打实、边界清晰、不是停留在概念阶段的新基建。

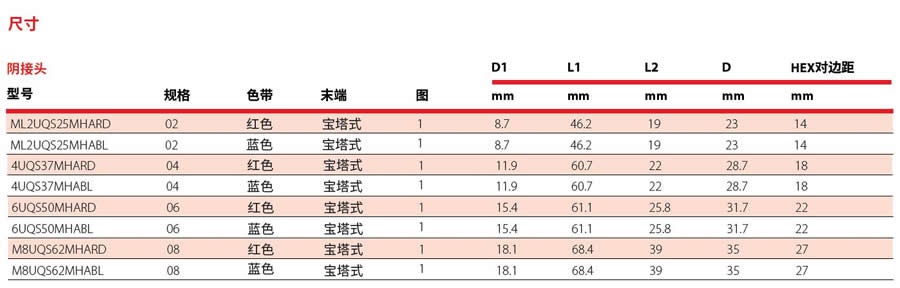

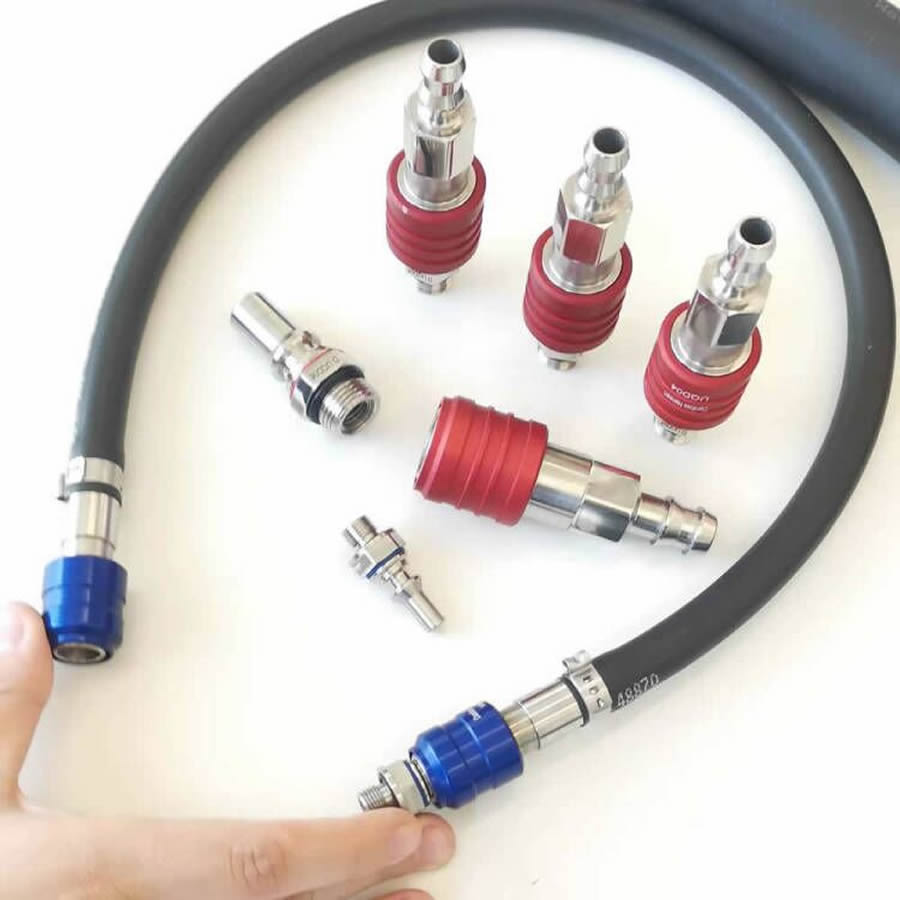

冷板液冷快换接头 母头型号

ML2UQS25MHARD  红色  宝塔式 UQD02
ML2UQS25MHABL  蓝色  宝塔式 UQD02
4UQS37MHARD 红色  宝塔式 UQD04
4UOS37MHABL  蓝色  宝塔式 UQD04
6UQS50MHARD 红色  宝塔式 UQD06
6UQS50MHABL 蓝色  宝塔式 UQD06
M8UQS62MHARD 红色  宝塔式 UQD08
M8UQS62MHABL 蓝色  宝塔式 UQD08

2UQP250RMRD
2UQS25MHARD
4UQP370RMRD
4UQS37MHARD
6UQP500RMRD
6UQS50MHARD
8UQP620RMRD
8UOS62MHARD

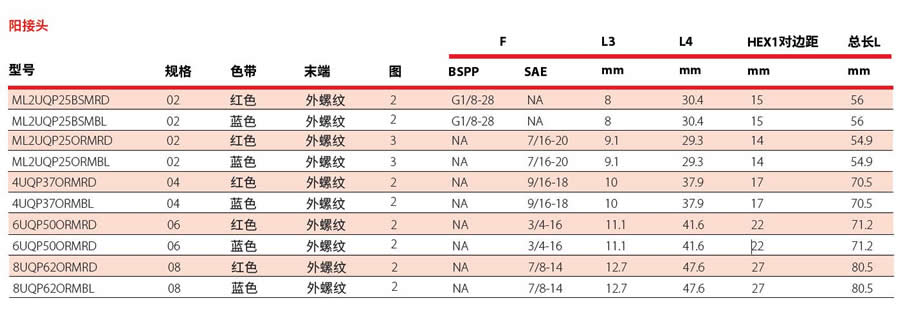

冷板液冷快换接头 公头型号

ML2UQP25BSMRD  红色 外螺纹 G1/8-28  UQD02
ML2UQP25BSMBL  蓝色 外螺纹 G1/8-28 UQD02
ML2UQP25ORMRD  红色 外螺纹  SAE 7/16-20 UQD02
ML2UQP25ORMBL  蓝色 外螺纹 SAE 7/16-20 UQD02
4UQP37ORMRD 红色 外螺纹 SAE  9/16-18 UQD04
4UQP37ORMBL 蓝色 外螺纹 SAE  9/16-18 UQD04
6UQP50ORMRD 红色 外螺纹 SAE  3/4-16 UQD06
6UOP50ORMRD 蓝色 外螺纹 SAE  3/4-16 UQD06
8UQP62ORMRD 红色 外螺纹 SAE  7/8-14 UQD08
8UQP62ORMBL 蓝色 外螺纹 SAE  7/8-14 UQD08

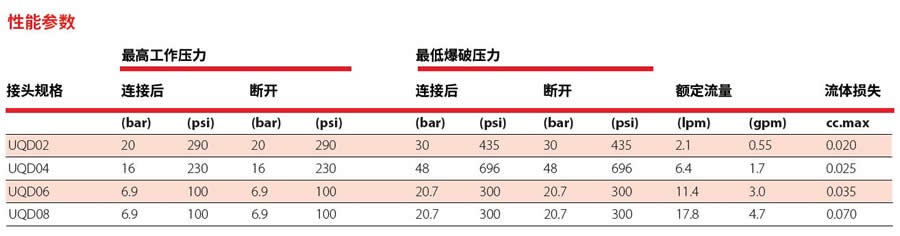

Physical parameters
Coupling TypeFig. Port Thread
Part number*

2UQP250RMRD Plug /Male
2UQS25MHARD Socket / Female
4UQP370RMRD Plug /Male
4UQS37MHARD Socket / Female
6UQP500RMRD Plug /Male
6UQS50MHARD Socket / Female
8UQP620RMRD Plug /Male
8UOS62MHARD Socket / Female
