Parker派克 Electric Actuators 70 Series
Parker派克 电动执行器 70系列

Parker派克 电动执行器 70系列 electric actuators 70 series
Parker Hannifin Corporation Instrumentation Products Division

简介
派克70、80和90系列电动执行器为派克B系列、MB系列、HB系列和SWB系列球阀提供经济可靠的远程阀门控制。其简约的设计使安装过程变得十分方便简单。先进的电动模块，其便利性和准确性有效的避免了用户接线的繁琐程序。主控制板（“母体”）接受插件模块板（“子件”），以满足各种辅助功能。除了连接电源，无内部接线需求。高级执行器多配置设计，充分满足了派克70，80或90系列电动执行机构对各系列球阀的选配需求。

Parker派克 电动执行器技术资料

Electric Actuators70系列
参数
-电压: 24, 115 or 230 VAC (50/60 Hz); 12 or 24 VDC
-扭矩: 150, 300, 600 in lb (17, 34, 68 N m)
-外壳: PVC（聚氯乙烯）合成件
-工作循环: 25%（VAC 模式）; 100%（VDC 模式）
-执行器螺栓: ISO标准(5211)
-导电管接口: 1/2" NPT
-输出轴: 镀锌钢输出轴
-温度范围（所有型号）: 32F ~ 150F (0C ~ 66C);（带加热器和恒温装置时最低可达-40F [-40C]）

特点
-单向驱动
-PVC外壳可有效抵抗紫外线照射。
-NEMA 4（全天候工作），4X（全天候工作并有很好的耐腐蚀性）
-采用硬化钢齿轮驱动链条，可提供稳定长寿命的工作。
-永久润滑齿轮和轴承。
-低轮廓设计/直接驱动轴输出允许紧凑空间安装。
-可用于B系列、MB系列、HB系列和SWB系列球阀。
-适用于双通(90)和三通(180)配置。
-重约：6磅（2.7公斤）。
-CSA认证（标准）。
-双限位开关：单杆，双杆，额定功率为1/3HP，10A@125/230V，CSA认证。

选项
-附加限位开关和凸轮（超过2个）
-加热恒温设备（工作温度低至-40F [-40C]）

70R系列
参数
-与70系列相同
特点
-双向（回复）执行
选项
-与70系列相同
额外附件
-附加限位开关和凸轮（超过2个）
-位置指示器
-阀位置指示

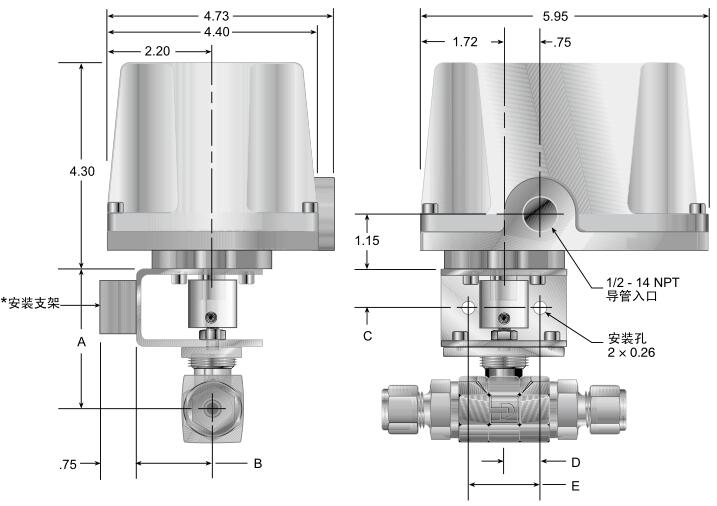

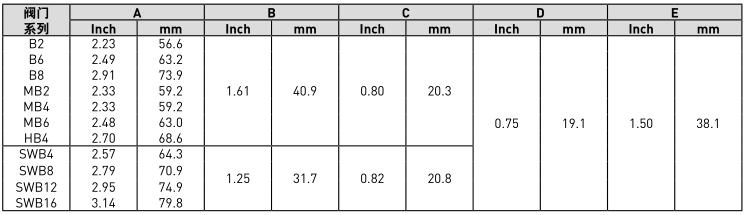

Electric Actuators70系列尺寸数据

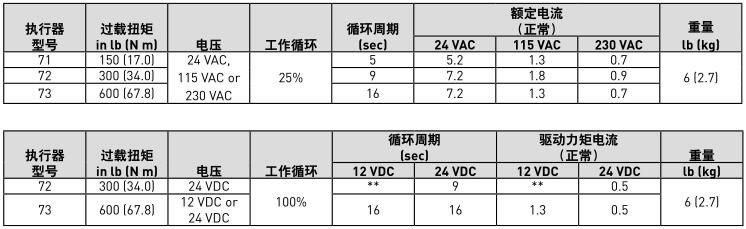

注: 循环周期是针对90旋转过程。当180旋转时，为两倍循环周期。
**该型号无12 VDC选项。

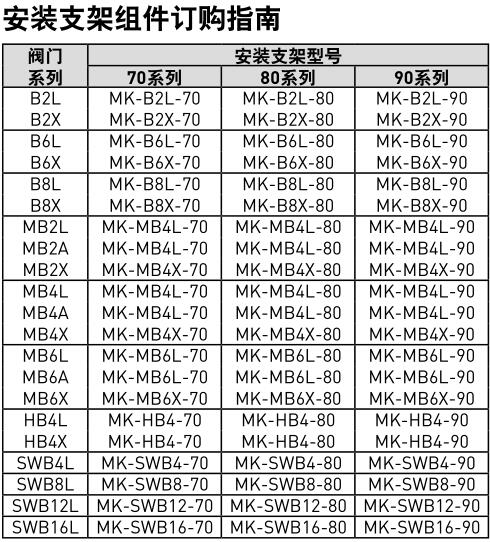

注: 安装支架组件包括一个安装支架，一个螺母垫片，一个连接件, 六只外六角螺丝和两支固定螺钉。
如果需要支架衬垫，请按以下命名方式单独订购所需型号：
SPACER-ACT-.75

订购执行器和安装支架组件:在执行器型号前标明对应的球阀系列和阀座材料。
范例: B6LJ-71C
MB6XPFA-71RX,
SWB12LRT-73CS1

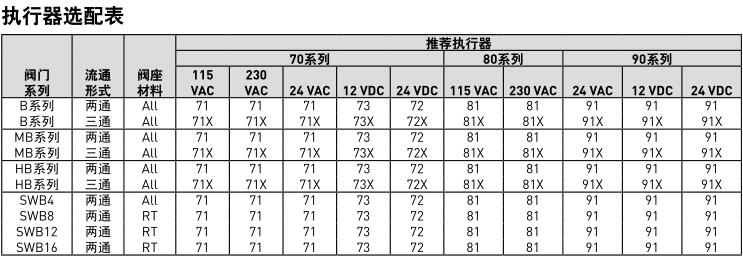

注: 对于SWB系列球阀，为适应应用环境可以提供尺寸较小的执行器。执行器的选型满足阀门满负载压力工况。

*工厂安装的加热器和热电偶仅使用直流电。

订购指南

用于现场组装的电动执行器

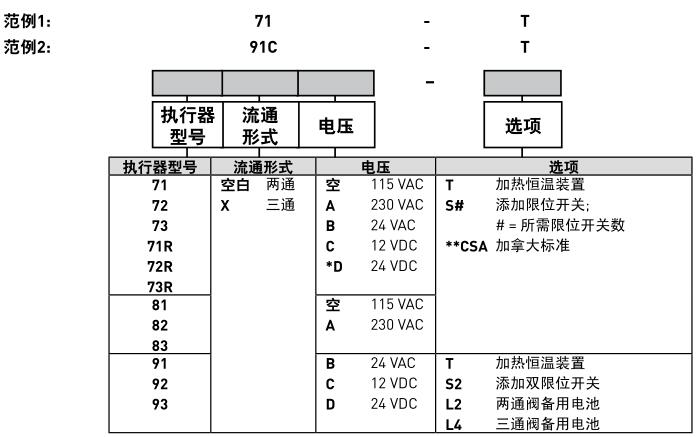

根据以下选型范例和选型表可以非常方便地得到正确的型号。四项产品特征代码均已列在选型表中。
范例1表示一个71系列两通电动执行器，满足NEMA 4和4X等级，115 VAC驱动马达，并配有加热恒温装置。
范例2表示一个91系列两通电动执行器，电源电压12 VDC，开关控制板带有加热恒温装置。

注: 如果订购用于现场安装的执行器，则同时还需订购配套的安装支架组件。
* 71系列无此选项。
** CSA – 对于70系列为标配，80系列可选，90系列无此选项。

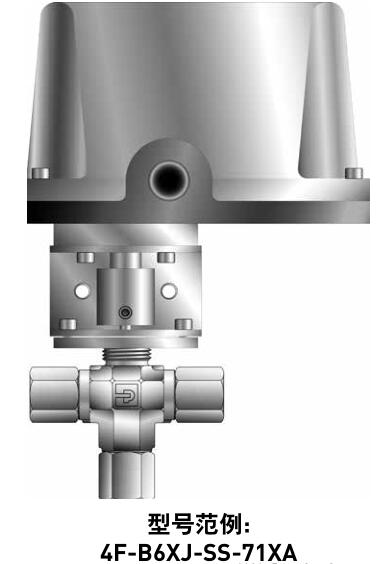

工厂配置电动执行器

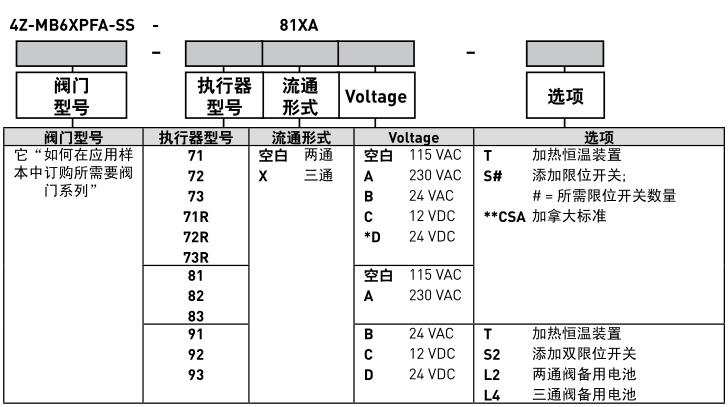

根据以下选型范例和选型表可以非常方便地得到正确的型号。五项产品特征代码均已列在选型表中。
以下范例表示一个81

注: 对于电动控制的情况，在订购B系列球阀的同时请再订购相应的阀杆填料或密封圈，再或者选项中的活负载PTFE填料。
避免在收到阀门以后再重新订购填料的麻烦。
* 71系列无此选项 。
** CSA – 对于70系列为标配，80系列可选，90系列无此选项。
