Parker派克 MB series Two-Way Angle/Three-Way ball valve
Parker派克 MB系列弯通型两通/三通球阀

Parker派克 MB系列弯通型2通和3通球阀 MB series Two-Way Angle and Three-Way ball valve 3000psi
Parker Hannifin Corporation Instrumentation Products Division



简介
派克MB系列球阀,结构紧凑,可以为过程控制、电力以及其他一些仪表应用领域提供可靠的流路开关或流向选择控制。独特的一体式阀座设计在确保其广泛的温度范围和超长的循环使用寿命的同时,还能提供优异的密封性能。
阀门装配形式:两通、三通;阀体材料:铜、不锈钢;阀体端口形式多种多样,并且端口均能承受全工作压力操作。

特点
-一体式阀座设计
-温度范围广
-一体式PTFE封装球体
-多种英制、公制接口可选
-面板安装厚度可达1/4"
-双向流通
-手柄指示流向
-在任何流向均为全压力额定值
-手柄限位销
-手柄颜色标识功能
-100%出厂测试
-排放口可选
-手动、电动或气动控制可选
-三通MB系列球阀90关闭位可起密封作用

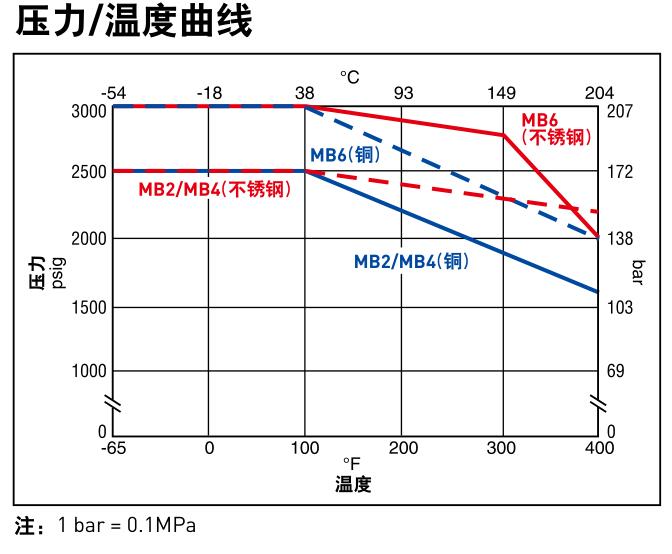

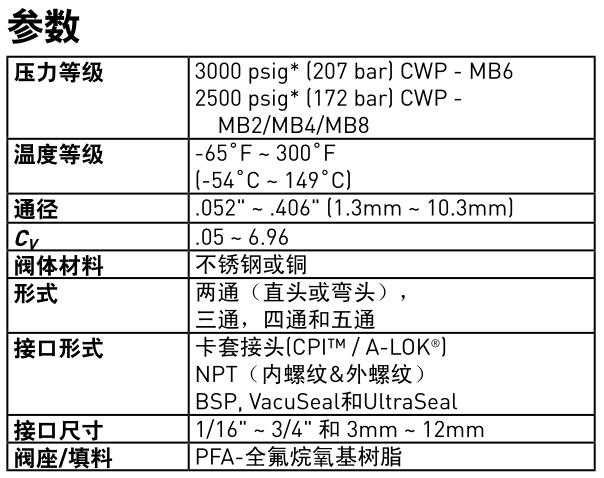

Parker派克 MB系列球阀技术资料

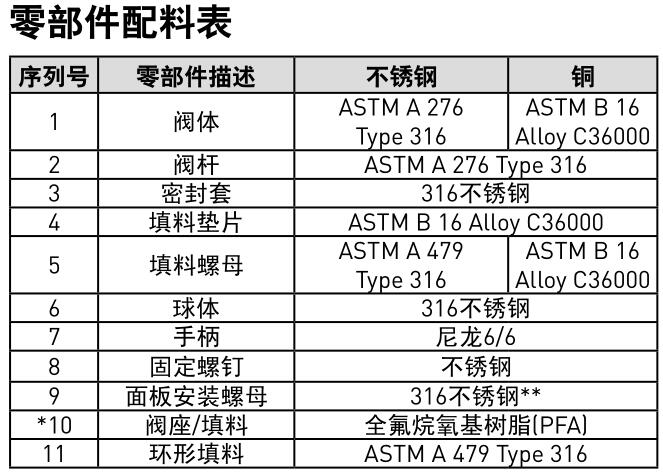

* 与介质接触的组件 **镀镍铜MB8
润滑剂:Perfluorinated polyether全氟聚醚



* 每个阀门以1000 psig (69 bar)压力进行气密密封测试。所以,为适应更高的压力等级需旋紧调料螺母。带排放口MB系列球
阀出厂设置的最大工作压力为500 psig (34 bar)。

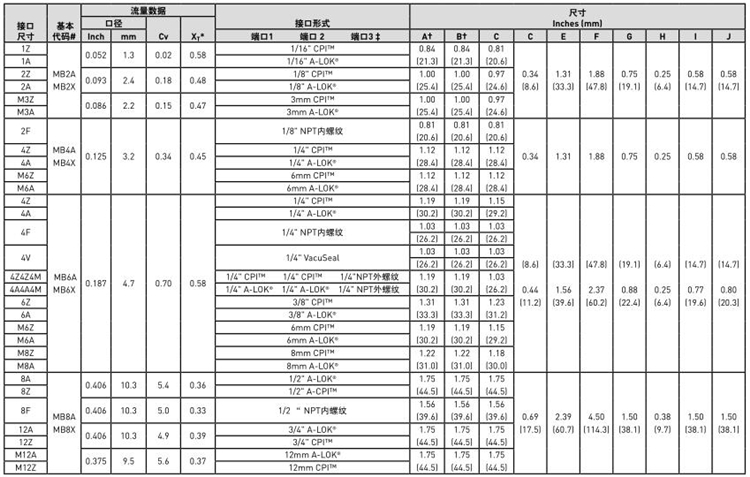

弯通型2通和3通球阀流量数据/尺寸





* 测试符合ISA S75.02标准。当 P 1 -P 2 /P 1 =x T 时,气体阻塞。
对弯通型2通球阀不适用。
CPI TM 和A-LOK 的尺寸为螺母处于手紧状态下测得的数据。





直通、弯通、三通球阀选型指南
根据以下命名规则选择正确的型号代码。
以下代码表示一个MB系列直通型2通球阀,接口形式为1/8" CPI卡套接头,PFA阀座和填料,不锈钢阀体结构,并配有一个面板安装螺母。



订购指南(2通,弯通和3通)
带锁阀 – 在阀的型号后直接添加-LD
例如: 2F-MB4LPFA-SSP-LD. 对于需现场安装的情况,只需在以下命名系统内填上正确的阀门系列号:LD-阀门系列。例如:LD-MB6L
彩色手柄 – 在阀门代码后面加上相应的手柄颜色代码:W –白色,B – 蓝色,G – 绿色,R – 红色,Y – 黄色。例如:4Z-MB6LPFA-SSP-G
注: MB8系列无此选项。
不锈钢手柄 – 在阀门代码后面加上-ST。例如:4F-MB6LPFA-SSP-ST(仅适用于MB6系列)
圆形手柄 – 在阀门代码后面加上-S。例如:6Z-MB6APFA-SSP-S。如果需要彩色的圆形手柄,需在阀门代码后面加上-S-颜色代码。例如:6Z-MB6APFA-SSP-S-W
注: 仅适用于MB6系列。
带排放口 – 对于带排放口的阀门,需在代码中MB后面加上代码V。例如:2Z-MBV2XPFA-SSP
氧清洗 – 在阀门代码后面加-C3表示该阀门按照Parker ES8003规范进行清洁和组装以适应氧气环境应用。例如:4A-MB4LPFA-SSP-C3
气动控制 – 详细信息请参考执行器部分内容。如需工厂安装,只需在代码后面执行器的相应代码。例如:4A-MB4LPFA-SSP-61AC-2。如需现场
安装,单独注明需订购的执行器代码即可。例如:61AC-2。配套的安装零件可通过MK-后加阀门系列机执行器系列订购。 例如: MK-MB4L-61
电动控制 – 详细信息请参考执行器部分内容。如需工厂安装,只需在代码后面执行器的相应代码。例如:M6A-MB6XPFA-SSP-71C。如需现场安
装,单独注明需订购的执行器代码即可。例如:71C。配套的安装零件可通过MK-后加阀门系列机执行器系列订购。例如: MK-MB6X-70
