Parker派克 Electric Actuators 90 Series
Parker派克 电动执行器 90系列

Parker派克 电动执行器 90系列 electric actuators 90 series
Parker Hannifin Corporation Instrumentation Products Division



简介
派克70、80和90系列电动执行器为派克B系列、MB系列、HB系列和SWB系列球阀提供经济可靠的远程阀门控制。其简约的设计使安装过程变得十分方便简单。先进的电动模块,其便利性和准确性有效的避免了用户接线的繁琐程序。主控制板(“母体”)接受插件模块板(“子件”),以满足各种辅助功能。除了连接电源,无内部接线需求。高级执行器多配置设计,充分满足了派克70,80或90系列电动执行机构对各系列球阀的选配需求。



Parker派克 电动执行器技术资料



Electric Actuators90系列
参数
-电压: 24 VAC (50/60 Hz), 12 or 24 VDC
-扭矩: 150, 300, 600 in lb (17, 34, 68 Nm)
-外壳: 环氧树脂涂层铝铸件
-工作循环: 持续工作(持续工作1小时以后工作循环会降低至80%)
-执行器螺栓: ISO标准(5211)
-导电管接口: 3/4" NPT(包含3/4"转为1/2"的接口形式)
-输出驱动: 方形内插输出口
-温度范围(所有型号): 32F - 130F (0C - 54C);(带加热器和恒温装置时最低可达-40F [-40C])

特点
-双向驱动
-母/子板,模块化电子技术
-电路板可通过插头连接
-可提供不同形式的接线板
-安装简便,无需电线连接
-NEMA 4(全天候工作), 4X(全天候工作并具有耐腐蚀性),NEMA 7(防爆,气体)& 9(防爆,颗粒) – Class I, Div. I,Groups C & D; Class II, Div. I, Groups E, F, and G; Class III
-高效率的直齿圆柱齿轮传动
-润滑:永久润滑齿轮和轴承
-所有型号具备位置反馈和后驱动制动功能
-可视位置指示器
-可用于B系列、MB系列、HB系列和SWB系列球阀
-可用于两通(90)和三通(180)形式
-重约:17 lb (7.7 kg); 94模式重约31 lb (14.1 kg)
-双限位开关: 单杆,双杆,额定功率为1/3HP, 10A @125/230V,CSA认证。

选项
-额外增加两个限位开关和凸轮。
-加热恒温装置(工作温度低至-40F [-40C])
-备用电源控制控制面板

零部件配料表
零部件 材料
外壳 压铸铝合金
基座 压铸铝合金
传动机构 硬化钢
输出轴 N/A
表面涂层 环氧树脂



测试

阀门
所有阀门出厂前都会做内漏和外漏测试,在各系列阀门相应的样本上均有描述。
阀门/执行器组合件
所有阀门/执行器组件出厂前都会测试其是否正常工作。

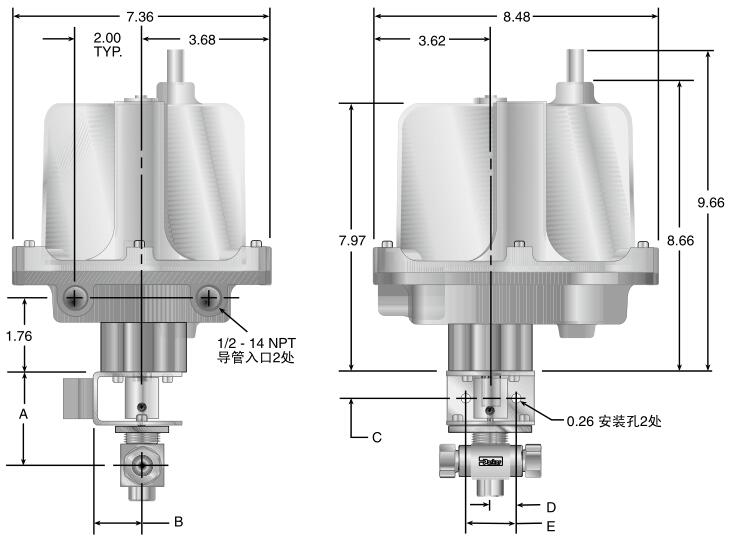

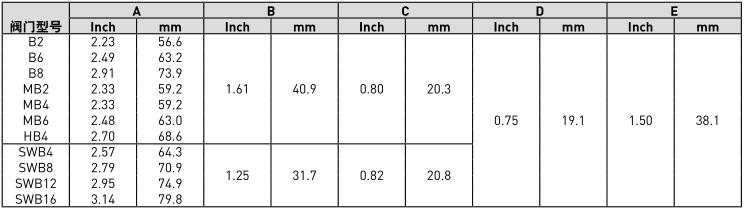

Electric Actuators80和90系列尺寸数据

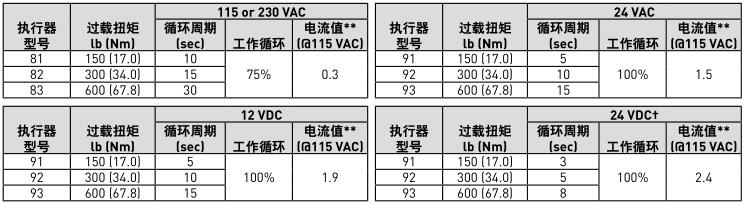

注: 循环周期是针对90旋转过程。当180旋转时,为两倍循环周期。
**电流为额定扭矩时的值。所示额定电流仅对应于115 VAC和12VDC额定电压。对于其他电压下的额定电流,请咨询我们。
24 VDC的工作循环和额定电流为12 VDC的一半。
工作循环:反映电动执行器工作时间与其休息时间的百分比。也就是“工作时间”除以总的循环时间,再乘以100。
比如一个执行器的工作循环为25%,工作周期为5秒,那么该执行器在工作5秒后必须休息15秒才能重新工作。





注: 安装支架组件包括一个安装支架,一个螺母垫片,一个连接件, 六只外六角螺丝和两支固定螺钉。
如果需要支架衬垫,请按以下命名方式单独订购所需型号:
SPACER-ACT-.75

订购执行器和安装支架组件:在执行器型号前标明对应的球阀系列和阀座材料。
范例: B6LJ-71C
MB6XPFA-71RX,
SWB12LRT-73CS1

注: 对于SWB系列球阀,为适应应用环境可以提供尺寸较小的执行器。执行器的选型满足阀门满负载压力工况。



*工厂安装的加热器和热电偶仅使用直流电。



订购指南

用于现场组装的电动执行器
根据以下选型范例和选型表可以非常方便地得到正确的型号。四项产品特征代码均已列在选型表中。
范例1表示一个71系列两通电动执行器,满足NEMA 4和4X等级,115 VAC驱动马达,并配有加热恒温装置。
范例2表示一个91系列两通电动执行器,电源电压12 VDC,开关控制板带有加热恒温装置。

注: 如果订购用于现场安装的执行器,则同时还需订购配套的安装支架组件。
* 71系列无此选项。
** CSA – 对于70系列为标配,80系列可选,90系列无此选项。



工厂配置电动执行器
根据以下选型范例和选型表可以非常方便地得到正确的型号。五项产品特征代码均已列在选型表中。

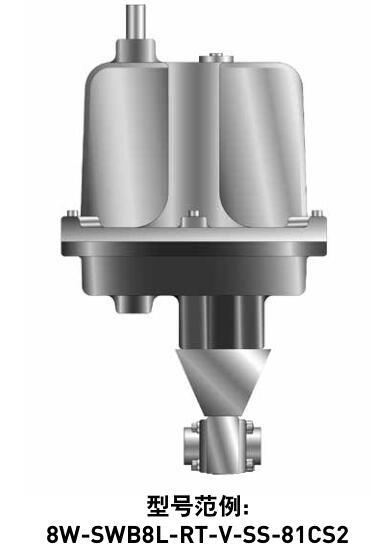

以下范例表示一个81

注: 对于电动控制的情况,在订购B系列球阀的同时请再订购相应的阀杆填料或密封圈,再或者选项中的活负载PTFE填料。
避免在收到阀门以后再重新订购填料的麻烦。
* 71系列无此选项 。
** CSA – 对于70系列为标配,80系列可选,90系列无此选项。
