Parker派克 MB series Four-Way/Five-Way ball valve
Parker派克 MB系列四通/五通球阀

Parker派克 MB系列4通和5通球阀 MB series Four-Way and Five-Way ball valve 3000psi
Parker Hannifin Corporation Instrumentation Products Division

简介
派克MB系列球阀，结构紧凑，可以为过程控制、电力以及其他一些仪表应用领域提供可靠的流路开关或流向选择控制。独特的一体式阀座设计在确保其广泛的温度范围和超长的循环使用寿命的同时，还能提供优异的密封性能。
阀门装配形式：两通、三通；阀体材料：铜、不锈钢；阀体端口形式多种多样，并且端口均能承受全工作压力操作。

特点
-一体式阀座设计
-温度范围广
-一体式PTFE封装球体
-多种英制、公制接口可选
-面板安装厚度可达1/4"
-双向流通
-手柄指示流向
-在任何流向均为全压力额定值
-手柄限位销
-手柄颜色标识功能
-100%出厂测试
-排放口可选
-手动、电动或气动控制可选
-三通MB系列球阀90关闭位可起密封作用

Parker派克 MB系列球阀技术资料

* 与介质接触的组件 **镀镍铜MB8
润滑剂：Perfluorinated polyether全氟聚醚

* 每个阀门以1000 psig (69 bar)压力进行气密密封测试。所以，为适应更高的压力等级需旋紧调料螺母。带排放口MB系列球
阀出厂设置的最大工作压力为500 psig (34 bar)。

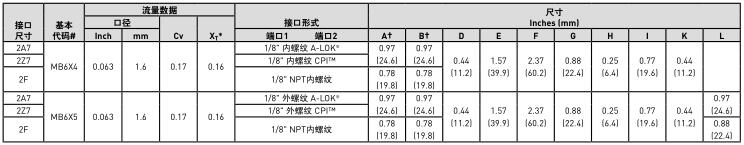

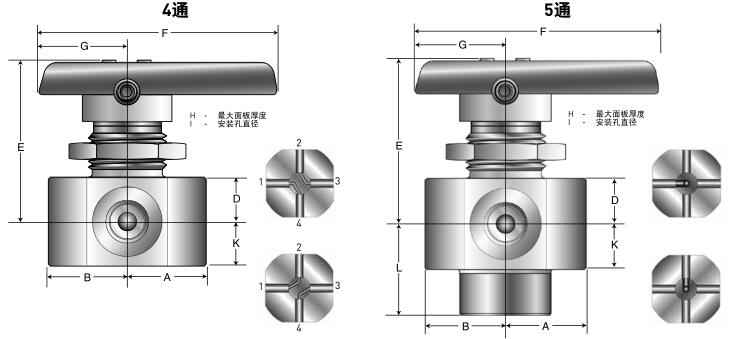

4通，5通球阀流量数据/尺寸

* 测试符合ISA S75.02标准。当P 1 -P 2 /P 1 =x T 时，气体阻塞。
? CPI TM 和A-LOK ? 的尺寸为螺母处于手紧状态下测得的数据。

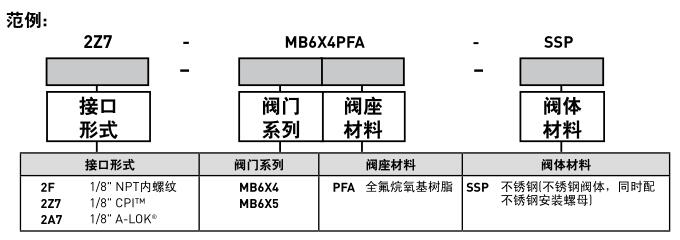

4通, 5通球阀选型指南
根据以下命名规则选择正确的型号代码。
以下代码表示一个MB系列4通球阀，接口形式为1/8”内嵌式CPI?单卡套接头，阀座和填料为PFA，不锈钢阀体，并带有一个面板安装螺母。

辅件选型指南
手柄颜色 – 在阀门代码后面加上相应颜色的代码：W – 白色，B – 蓝色，G – 绿色，R – 红色，Y – 黄色。例如：2F-MB6X4PFA-SSP-R
不锈钢手柄 – 在阀门代码后面加上-ST即可。例如：2A7-MB6XPFA-SSP-ST
