Parker派克 Pneumatic Actuators 61 and 61S Model
Parker派克 气动执行器 61和61S模式

Parker派克 气动执行器 61和61S模式 pneumatic actuators 61 and 61S model
Parker Hannifin Corporation Instrumentation Products Division

简介

派克60系列弹簧复位(AC/AO)或双作用(AD)齿轮式执行器是一款紧凑型设计的装置,可以提供大扭矩输出,并保证很高的无故障循环寿命。
紧凑型双向作用齿轮设计与导向悬挂机构组合在一起保证系统平衡。另外,该执行器行程短,扭矩大,响应快并且负载完全对中工作保证性能优化。

特点

-三点式悬挂系统采用充碳PTFE导向带作为活塞杆和齿轮的支撑。
-双向活塞设计依靠气压对两个活塞的作用来提供稳定的执行力作用于转向齿轮。
-专利平衡活塞设计可确保均匀分配轴承负载,避免活塞杆倾斜。
-复式弹簧设计允许执行器采用40到120 psig(2.8到8.3 bar)范围内的起源压力。
-适用多种气源,包括干燥或加润滑剂的空气,非腐蚀性的气体,甚至轻型液压油
-铝合金阀体,双层聚氨酯涂覆
-手动卸载



Parker派克 气动执行器技术资料





参数

操作压力
90模式:最大压力40 - 120 psig (2.8 - 8.3 bar)
AC – 常闭、弹簧回复
AD – 双作用
AO – 常开、弹簧回复
180模式:最大压力80 psig (5.5 bar)
ACX – 弹簧回复
ADX – 双作用

温度范围
-4F - 175F (-20C - 79C)
高低温范围可选。

辅件
-电磁阀
-限位开关,带定位器
-呼吸座
-可安装两个阀门的执行器

61S辅件
-紧凑型单活塞设计
-可用于MB, HB, B2和B6系列阀门

操作
该执行器带有完整的气体多路阀以及内部接口。气体多路阀可以与电磁阀直接安装。这样就避免了采用仪表管连接,简化了安装过程。对于不需要电磁阀的应用场合,请注意多路阀的进口标记为“A”和“B”。当从接口“A”进气时,执行器将逆时针旋转。弹簧复位使执行器按顺时针卸载。

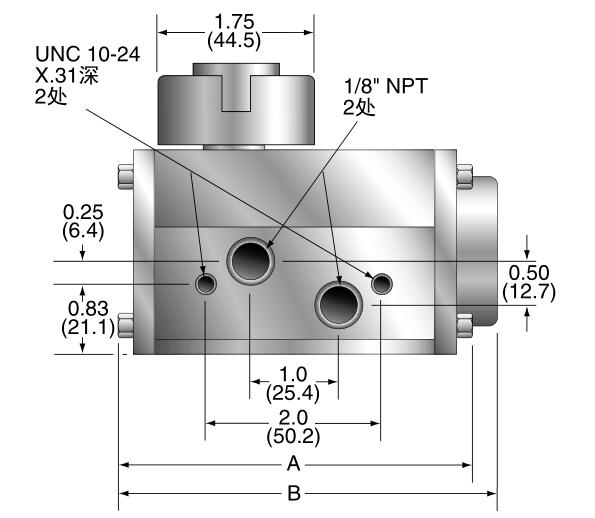

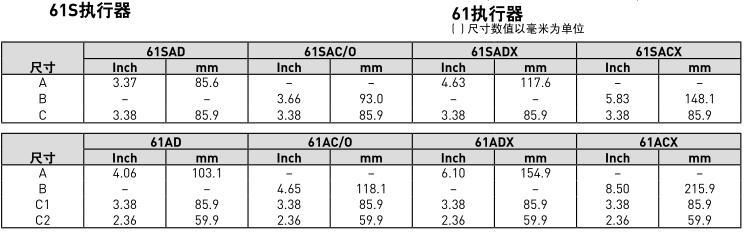

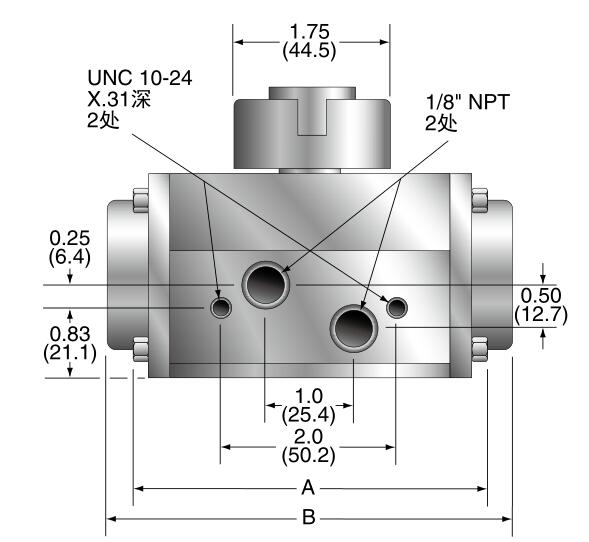

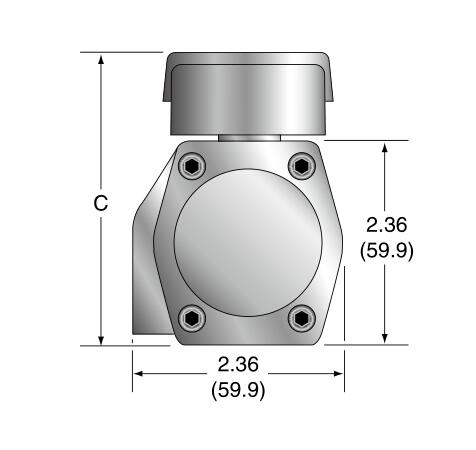

61和61S模式的尺寸数据







气动执行器阀门尺寸



推荐执行器*





执行器订购指南

工厂组装
请在阀门完整型号后加上对应执行器型号代码。
范例: 4Z-B6LJ2-SS-61AC-2。表示B6系列球阀带常闭型的执行器。

现场安装
直接注明所需执行器型号。
范例: 65AC-3。当与阀门一起组装时,需额外订购安装支架。

安装支架
在执行器代码前注明阀门系列和阀座材料。
范例: B6LJ-61AO-2,MB6XPFA-61ACX,SWB12LRT-62AC-3

辅件
高温型密封件 – 对于90型的62和63系列执行器,高温极限分别由175F (79C)提高到250F (121C)和400F。
低温型密封件 – 低温极限由–4F (-20C)延长到–40F (-40C)。
电磁阀(单线圈) – 直接安装到气体多路阀的进口处。符合NEMA 4或7要求,不同型号的控制电压包括24 VDC,120VAC和240 VAC。标准配置手动卸载。
限位开关 – 稳固,完全封闭的单元。其包含了两个直接连接在执行器辅助驱动旋转轴上的独立可调凸轮来操控两个SPDT开关。具有可视位置指示器。符合NEMA4,7,和9级标准对耐候性和危险作业的要求。
排气模块 – 可直接安装的分流模块,用于AC和AO执行器弹簧行程腔内的气体排放。此模块可提高弹簧复位速度,同时可安装电磁阀。
双阀门驱动执行器 – 单个执行器可同时操控两个阀门,实现双关,双开,或一开一关。



辅件订购指南
高温型密封件 – 对于工作温度高达250F (121C)的应用,请在完整型号后加上后缀–HT。当工作温度高达400F(204C)时,请在完整型号后加上后缀–HT4。注: –HT4选项只适合62和63系列中的90模式(替换)。范例: 2F-HB4LK-BN-SS-61AD-HT
低温型密封件 – 在完整型号后加上后缀–LT即可。
范例: 4A-MB4LPFA-SS-61AC-2-LT
配件 –如需以下配件,只需在完整型号后加上相应后缀。
范例: 16F-SWB16L-RT-T-SS-63AC-3-2D



双阀门驱动执行器 – 在型号后加上后缀–DVM
范例: 6A-B6LPKR-SS-61AC-2-DVM
对于DVM双阀门驱动执行器选项,其标准状态如下:对于两通的阀门,标准状态为卸载位置(对于双作用执行器为关闭状态)。对于三通的阀门,其标准状态如下图所示。如需了解其他选项的详细信息,请咨询我们。

安装支架订购指南
在MK-后加上阀门系列和执行器型号代码作为后缀。范例: MK-MB4L-61S
上述安装支架用于采用61S系列执行器的MB系列球阀
