Parker派克 MPN Series Medium Pressure Needle Valves
Parker派克 MPN系列中压针阀

Parker派克 MPN系列中压针阀 MPN Series Medium Pressure Needle Valves 20000psi
Parker Hannifin Corporation Instrumentation Products Division


Parker派克MPN系列中压针阀
派克MPN系列针阀为多圈旋转设计,可控制高达20000psi压力介质的调节和开关。填料材质为可用于温度范围为-300?F ~ +800?F(- 289?C ~ +582?C)的场合,标准的临界服务设计特征,比如填料位于螺纹下方设计和无旋转下阀杆设计可确保阀在恶劣工况下寿命更长。

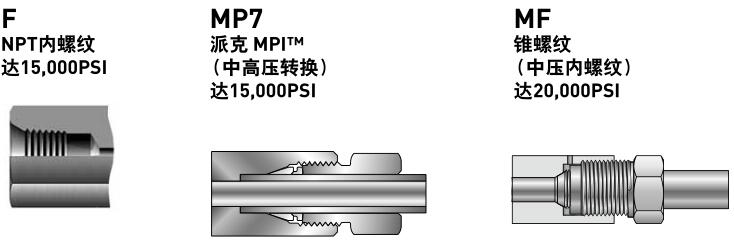

Parker派克MPN系列中压针阀连接形式

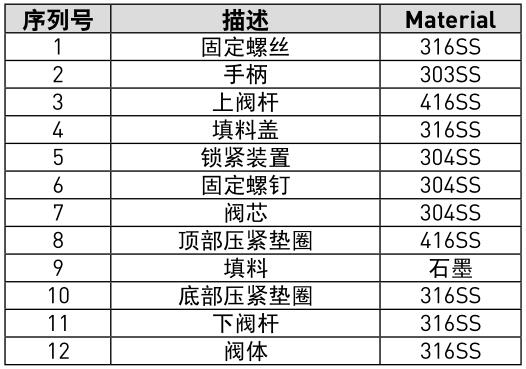

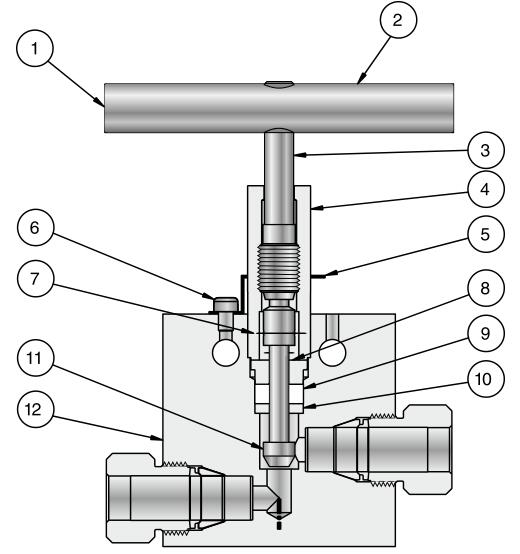

零部件配料材料

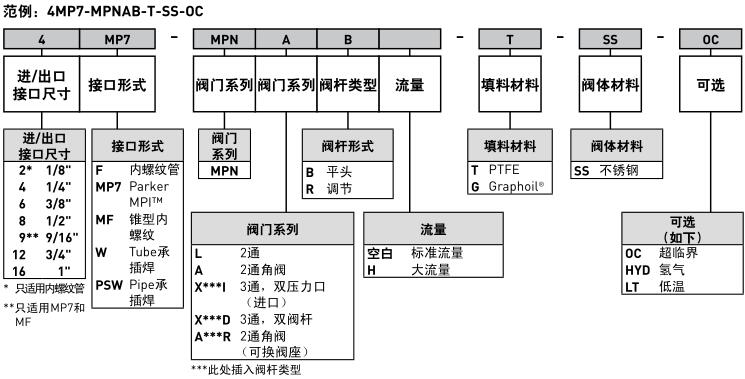

MPN系列针阀选型指南
根据以下命名规则选择正确的型号代码。该产品的九大特征参数编码规则如下所示。
范例所示表示一个MPN系列针阀,进出口端均为1/4"MPI卡套连接,2通角阀,平头阀杆,PTFE填料,不锈钢阀体及超临界场合可选。

辅件选型指南

超临界场合 – 在订货代号后加后缀-OC表示可用于超临界场合。
氢气应用场合 – 在订货代号后加后缀-HYD表示可用于有氢气的场合
低温场合 – 在订货代号后加后缀-LT表示可用于低温场合

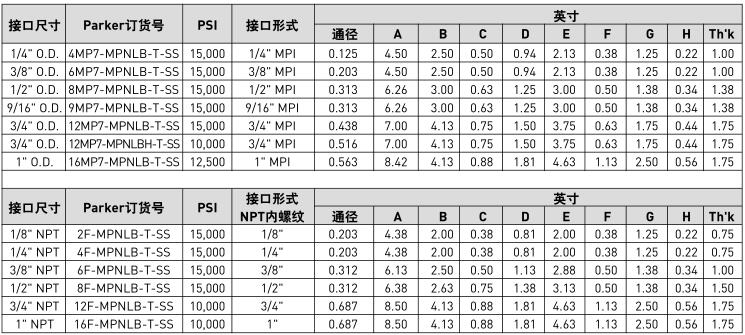

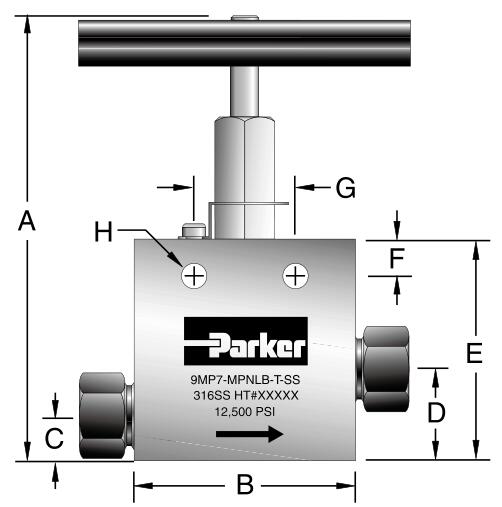

Parker派克 MPN系列中压针阀-两通直通阀Two Way Inline Valves

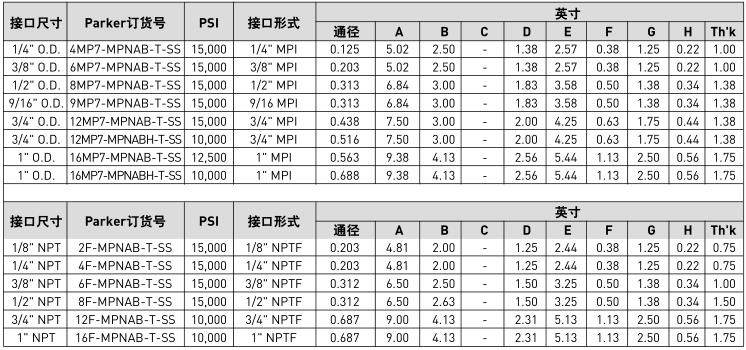

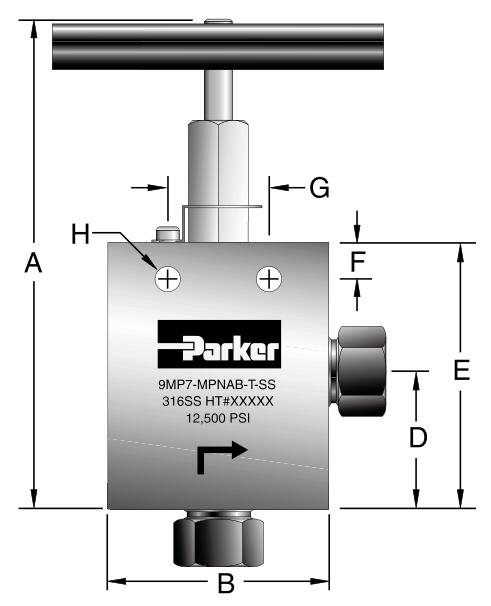

Parker派克 MPN系列中压针阀-两通角阀Two Way Angle Valves

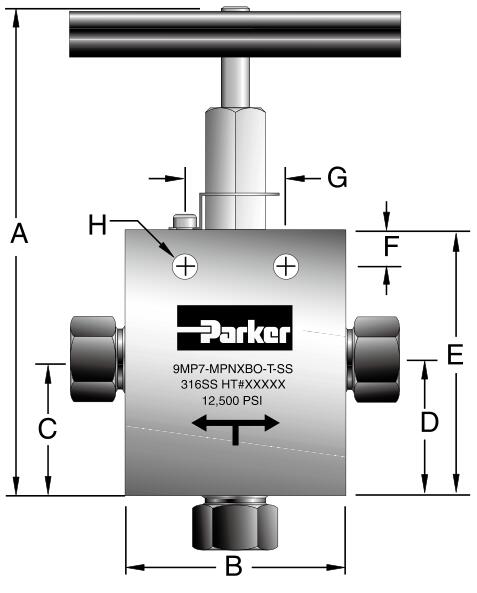

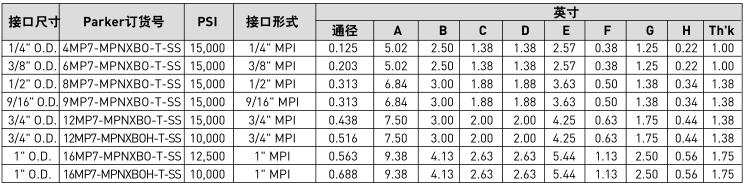

Parker派克 MPN系列中压针阀-三通/双压力口Three Way/Two Pressure Connections

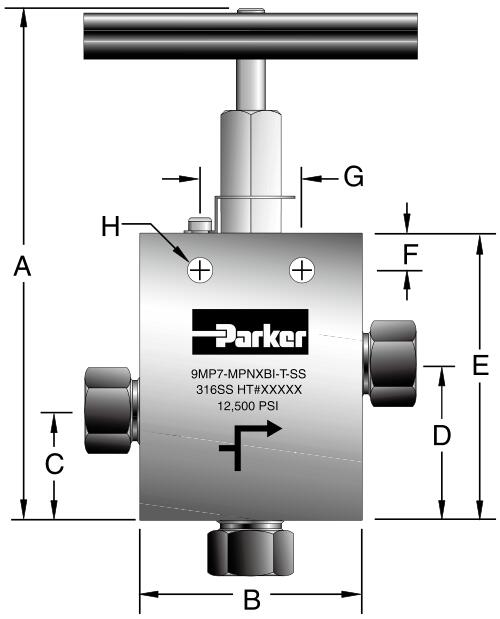

Parker派克 MPN系列中压针阀-三通/单压力口Three Way/One Pressure Connection

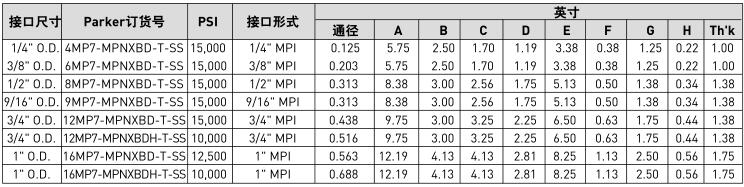

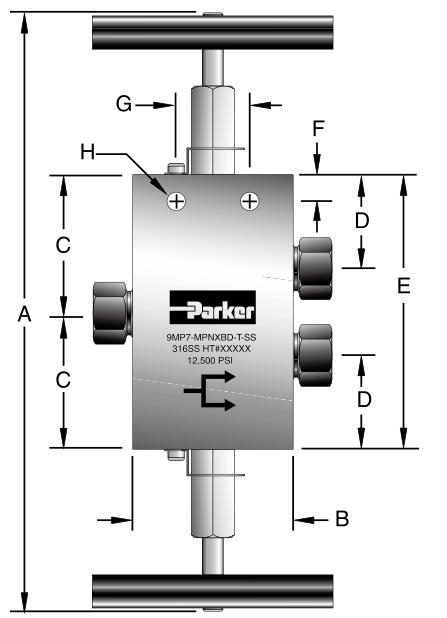

Parker派克 MPN系列中压针阀-三通/双阀杆Three Way/Two Stem Connection

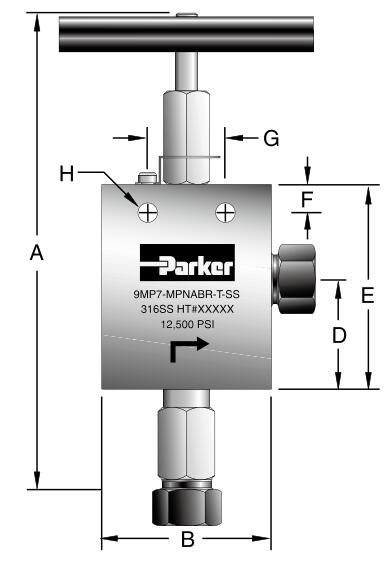

Parker派克 MPN系列中压针阀-两通角阀(阀座可换)Two Way Angle Valves (Replaceable Seat)

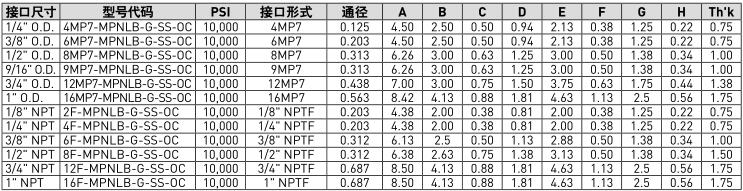

Parker派克 MPN系列中压针阀-超临界阀Over Critical Valves

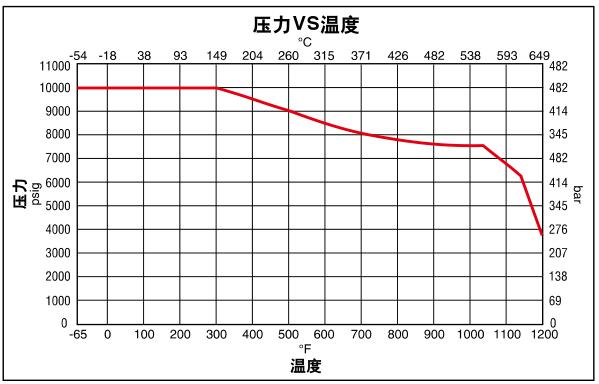

压力vs.温度

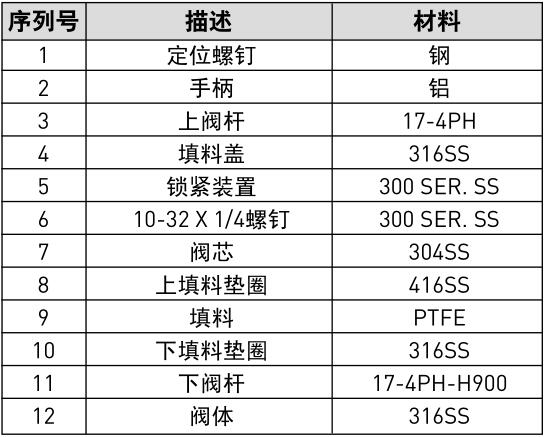

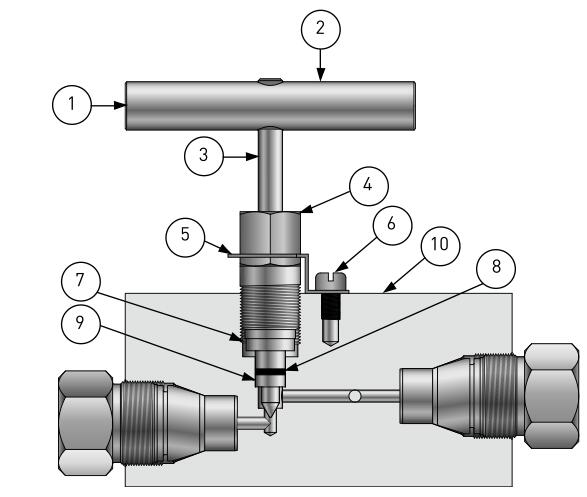

零部件配料表

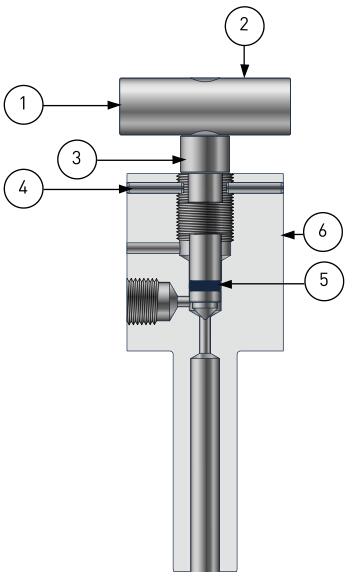

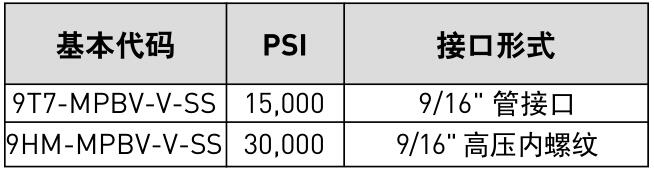

Parker派克 MPN系列中压针阀-排放阀Bleed Valve

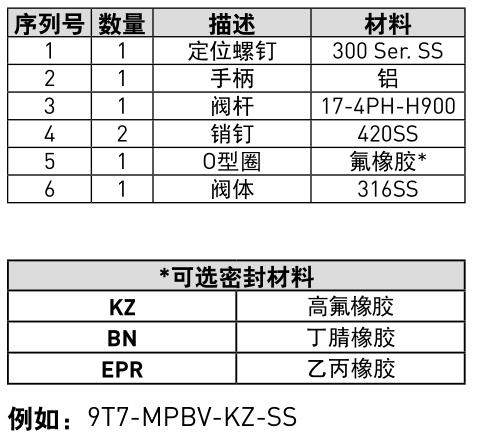

零部件配料表

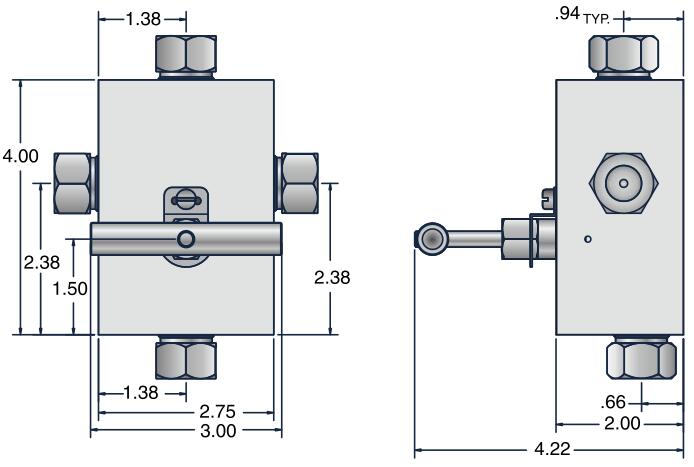

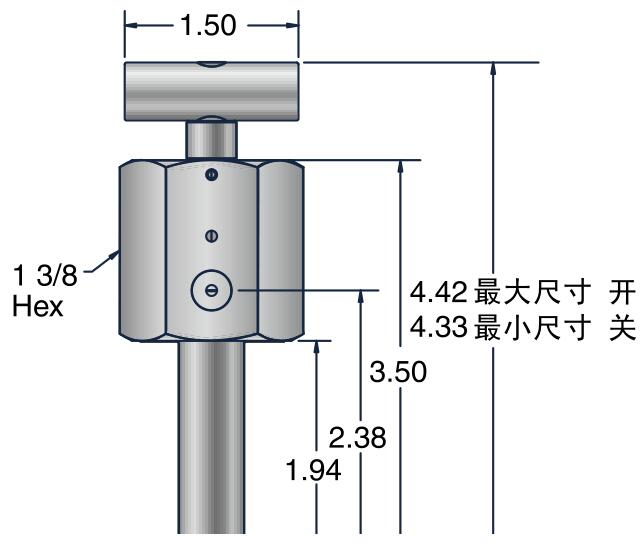

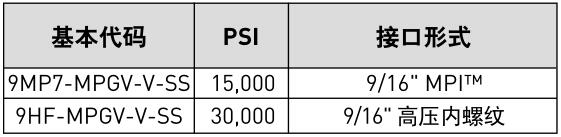

Parker派克 MPN系列中压针阀-表阀Gauge Valve

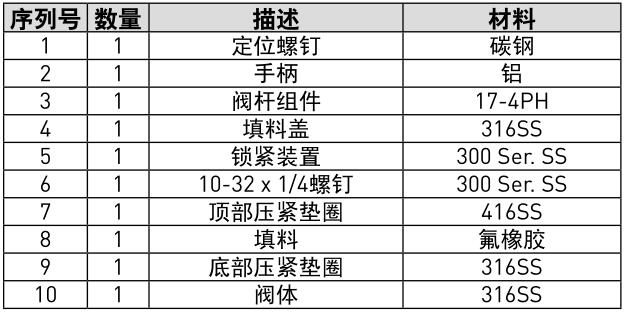

零部件配料表
