Parker派克 V series Needle Valve
Parker派克 V系列针阀

Parker派克 V系列针阀 V series needle valve 5000psi
Parker Hannifin Corporation Instrumentation Products Division

简介
派克V系列针阀为过程分析、电力和仪表设备等应用提供无泄漏的流体调节和开关控制。多种接口尺寸、形式可选，温度范围为-65F ~ 450F(-54C ~232C)，最大工作压力为5000psig(345bar)。V系列针阀为简化仪表管路设计提供了极大的便利性。

Parker派克 V系列针阀技术资料

特征
-阀杆选项：
R型阀杆 – 全金属，平头设计
N型阀杆 – 全金属，锥形阀杆头设计
K型阀杆 – PCTFE阀杆头
-应力强化的阀杆与冷加工阀体螺纹间形成硬度差利于提高阀门循环寿命
-PTFE材质填料和O型圈阀杆密封件可选
-316不锈钢，碳钢，铜和蒙乃尔合金400材质可选
-直通和弯通可选
-多种英制和公制接口可选
-可面板安装
-100%工厂测试
-多种颜色手柄可选

参数

压力等级：
316不锈钢：5000psig(345bar)CWP 铜，碳钢和蒙乃尔合金400：3000psig(207bar)CWP
通径：0.078" ~ 0.312" (2.0mm ~ 7.9mm)
C V 值 ：0.12 ~ 1.90
接口尺寸：1/8" ~ 3/4" (3mm ~ 12mm)
温度等级：
不锈钢和蒙乃尔合金400：-65F ~ 450F (-54C ~ 232C)
铜： -65F ~ 400F (-54C ~ 204C)
碳钢：-20F ~ 350F (-29C ~ 177C)
PTFE填料：-65F ~ 450F (-54C ~ 232C)
PCTFE阀杆头：-65F ~ 350F (-54C ~ 177C)
丁腈橡胶阀杆密封：-30F ~ 250F (-34C ~ 121C)
氟橡胶阀杆密封：-15F ~ 400F (-26C ~ 204C)
乙丙橡胶阀杆密封：-70F ~ 275F (-57C ~ 135C)
注：温度范围需结合阀体、阀座和密封件材料综合考虑。

阀杆类型

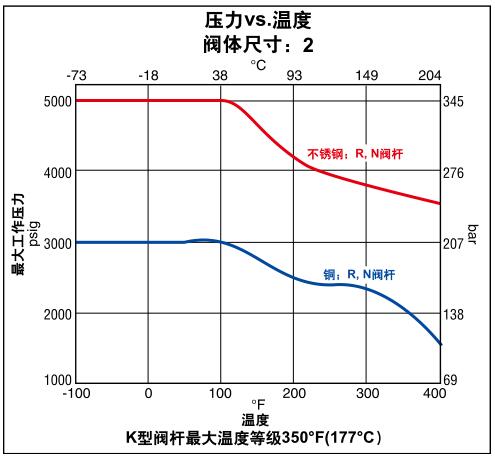

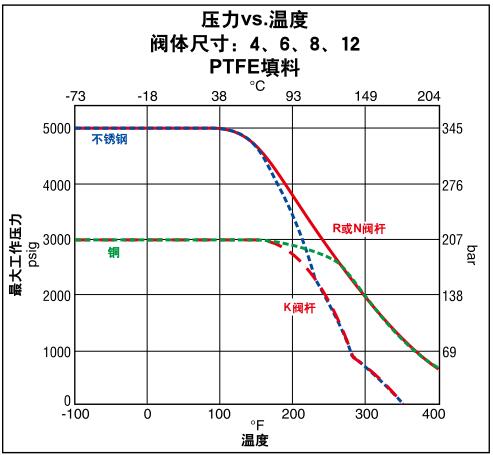

压力vs.温度

注：1bar = 0.1MPa

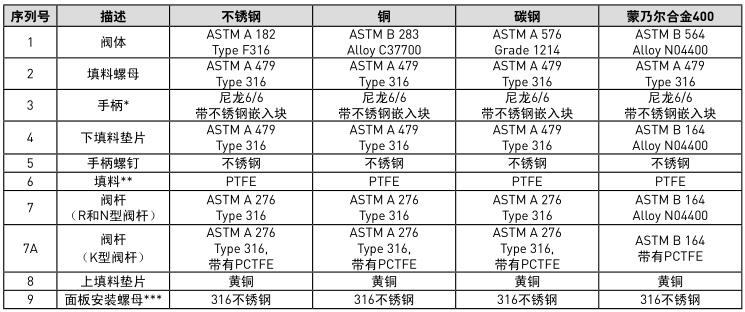

零部件配料表（带PTFE填料）

* 带R型和N型阀杆的V8和V12系列阀门的手柄为铝制T型手柄。
** 多种O型圈材料可选 – 见选型指南。
*** 用于V2系列阀门的面板安装螺母为镀镍铜材。该螺母需要单独订购 。
润滑脂：Perfluorinated Polyether全氟聚醚

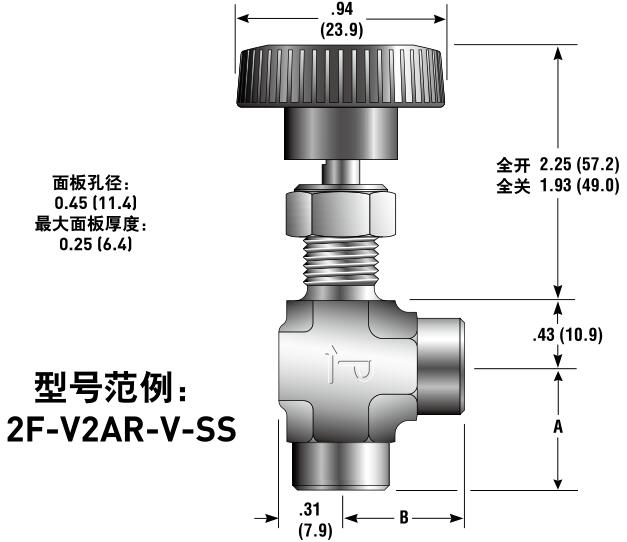

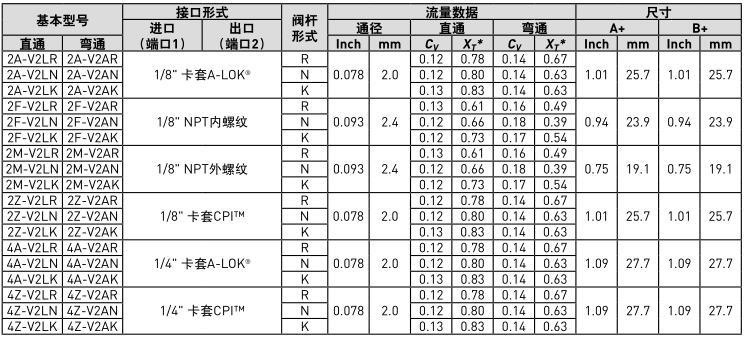

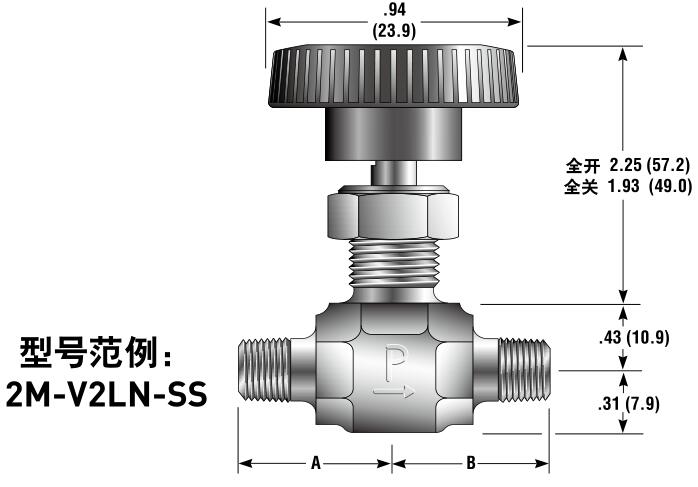

Parker派克 V2系列针阀尺寸/流量数据

* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

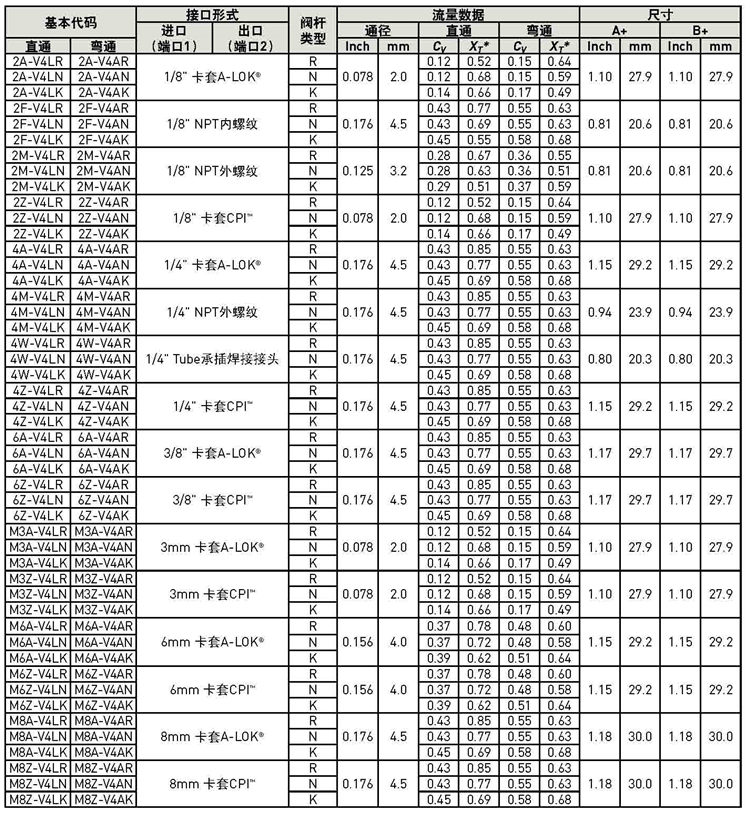

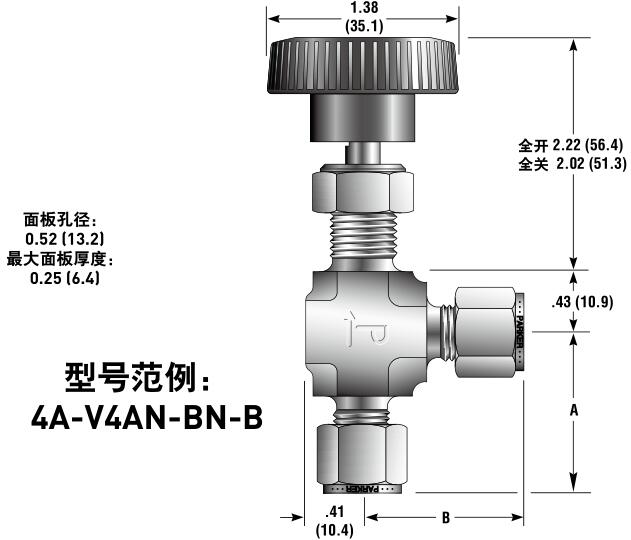

Parker派克 V4系列针阀尺寸/流量数据

* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

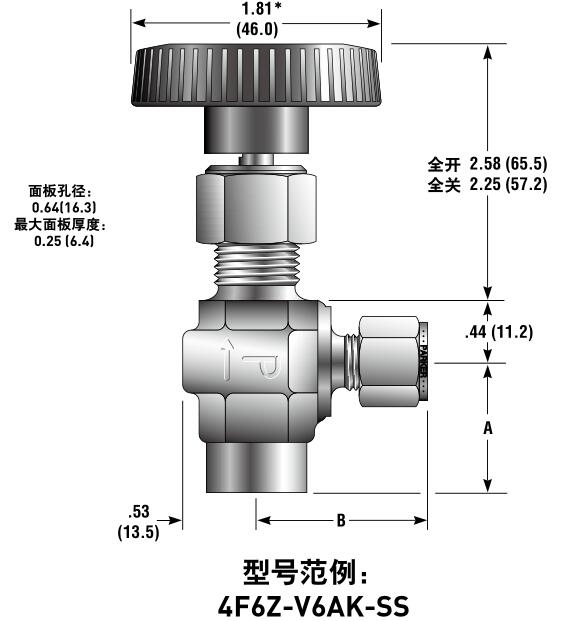

Parker派克 V6系列针阀 尺寸/流量数据

*注：带K型阀杆的V6系列阀门，其手柄尺寸为1.38(35.4)
( )内尺寸单位为毫米

* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

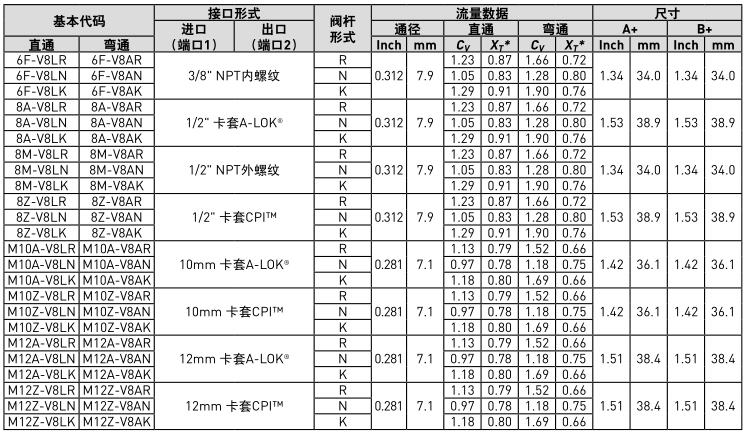

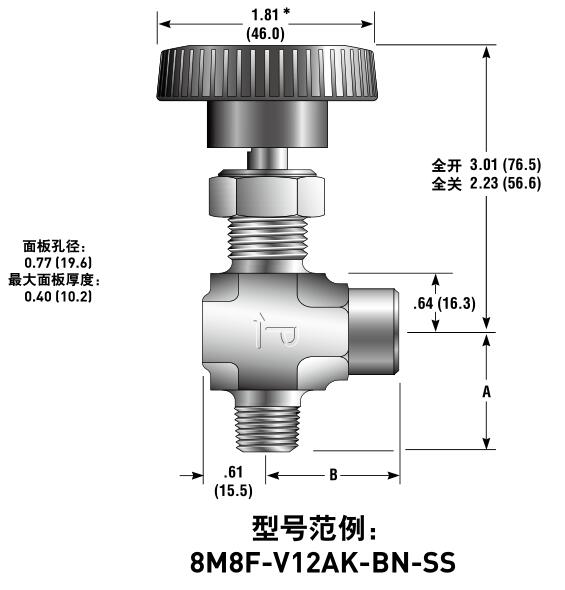

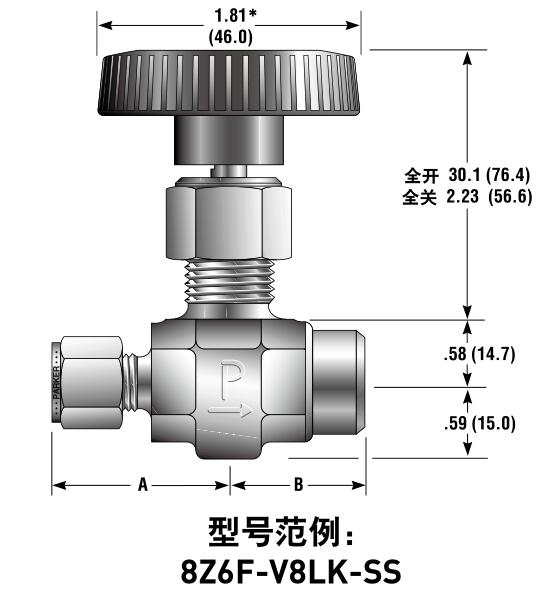

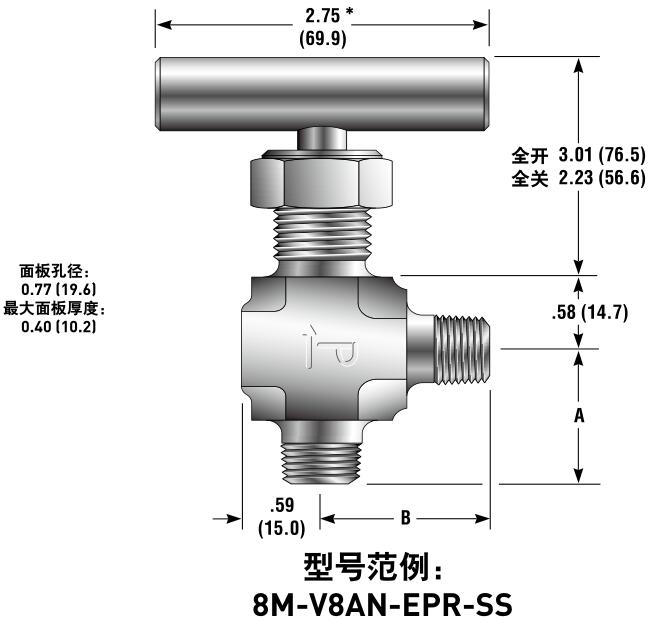

Parker派克 V8系列针阀 尺寸/流量数据

*注：带N型或R型阀杆的V8系列阀门，其手柄为T型手柄
( )内尺寸单位为毫米

* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

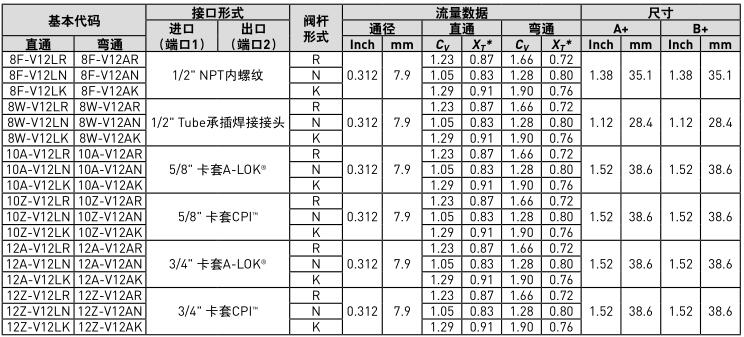

Parker派克 V12系列针阀 尺寸/流量数据

*注：带N型或R型阀杆的V12系列阀门，其手柄为T型手柄
( )内尺寸单位为毫米

* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

选型指南

根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下图表所示。

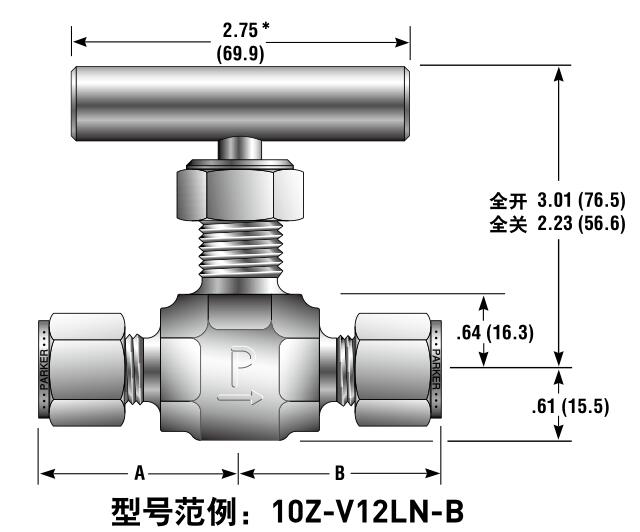

如下所示范例1，表示一个弯通V4系列针阀，其进出口均为1/4" CPI?单卡套连接，K型阀杆（带PCTFE阀头），丁腈橡胶（Nitrile）密封，不锈钢材质阀体。
如下所示范例2，表示一个直通V6系列针阀，其进口为1/4" NPT外螺纹，出口为1/4" NPT内螺纹，N型阀杆，PTFE阀杆密封，铜材质阀体。
范例1：4Z-V4AK-BN-SS (图表中所示)
范例2：4M4F-V6LN-B

*如果进口和出口接口形式相同，省去出口端接口形式代码

辅件选型指南

彩色圆形手柄 –在完整的阀门型号代码后加上对应颜色手柄的代码。
黑色为标准配置，W – 白色，B – 蓝色，G – 绿色，R – 红色，Y – 黄色。范例：M10A-V6LK-SS-G
氧清洗 – 在型号代码后加上-C3表示该阀门将按照Parker ES8003规范进行清洗和组装以适应氧气环境应用。
范例：4A-V4AN-EPR-SS-C3

组件选型指南

彩色圆形尼龙手柄（带固定螺钉） – Valve Series-Handle-Color. 范例：V4-HANDLE-BLUE
不锈钢T型手柄（带固定螺钉） – 范例：V2: V2-BAR-HANDLE-SS; V4: V4-BAR-HANDLE-SS; V6: V6-BAR-HANDLE-SS;
V8: U12-BAR-HANDLE-SS; V12: U12-BAR-HANDLE-SS
铝制T型手柄（带固定螺钉） – 范例：V2: 无; V4: V4-BAR-HANDLE-AL; V6: V4-BAR-HANDLE-AL; V8: U12-BAR-HANDLE-
AL; V12: U12-BAR-HANDLE-AL
面板安装螺母 – 范例：V2: 2-Panel-Nut-SS; V4: 4-Panel-Nut-SS; V6: 6-Panel-Nut-SS; V8: 8-Panel-Nut-SS

维修包选型指南

PTFE填料维修包 – 维修包包括一根阀杆；一个PTFE填料；一个上填料垫片；一个下填料垫片；一个填料螺母；一份维修说明。
Kit-阀门系列和阀杆类型-阀体材料。范例：KIT-V4K-SS; KIT-V6N-B

氟橡胶填料维修包 – 维修包包括一根阀杆；一个氟橡胶O型圈；一个O型圈支撑盖；一个O型圈盖；一个下垫料垫圈；一个填料螺母；一份维护说明。
Kit-阀门系列和阀杆类型-V-阀体材料。范例：KIT-V2R-V-B; KIT-V4K-V-SS

丁腈橡胶填料维修包 – 维修包包括一根阀杆；一个丁腈橡胶O型圈；一个O型圈支撑盖；一个O型圈盖；一个下填料垫圈；一个填料螺母；一份维护说明。
Kit-阀门系列和阀杆类型-BN-阀体材料。范例：KIT-V2R-BN-B; KIT-V4K-BN-SS

乙丙橡胶填料维修包 – 维修包包括一根阀杆；一个乙丙橡胶O型圈；一个O型圈支撑盖；一个O型圈盖；一个下填料垫圈；一个填料螺母；一份维护说明。
Kit-阀门系列和阀杆类型-EPR-阀体材料。范例：KIT-V2R-EPR-B; KIT-V4K-EPR-SS
