Parker派克 NP6 series Needle Valve
Parker派克 NP6系列针阀

Parker派克 NP6系列针阀 NP6 series needle valve
Parker Hannifin Corporation Instrumentation Products Division

简介
派克NP6系列针阀采用填料位于阀杆螺纹下方以及两级阀杆的设计。保证了螺纹润滑剂不会污染过程介质,同时也避免了过程介质对润滑剂的冲刷,从而延长了螺纹的使用寿命。两级阀杆设计中的非旋转下阀杆可以提供良好的重复密封性,并且可以减少填料的磨损。



Parker派克 NP6系列针阀技术资料



特征
-填料位于螺纹下方的设计使润滑剂和介质相互隔离,可防止相互污染或润滑剂被介质冲走,尤其是在苛刻工况下。
-阀头上的O型防尘圈能避免阀杆螺纹受到外界污染。
-两种非旋转阀杆可选:
R型阀杆 – 全金属,平头
K型阀杆 – PCTFE阀杆头
-非旋转下阀杆可延长填料和阀门寿命
-316不锈钢材质阀体
-直通和弯通型可选
-多种英制和公制接口可选
-可面板安装
-100%工厂测试
-多种颜色手柄可选

参数
压力等级
6000psig(414bar)CWP
温度等级:
PTFE填料:-65F ~ 450F (-54C ~ 232C)
PCTFE:-65F ~ 350F (-54C ~ 177C)
丁腈橡胶:-30F ~ 250F (-34C ~ 121C)
乙丙橡胶:-70F ~ 275F (-57C ~ 135C)
氟橡胶:-15F ~ 400F (-26C ~ 204C)
石墨:-70F ~ 700F (-57C ~ 371C)

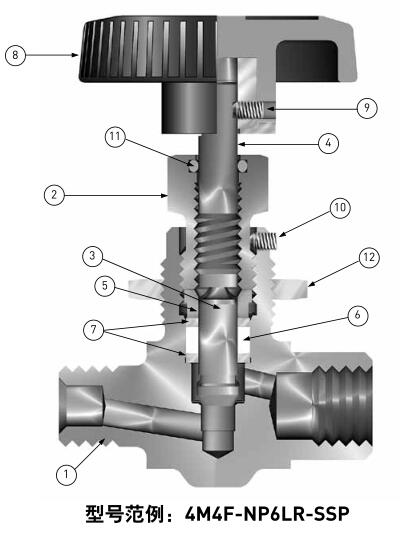

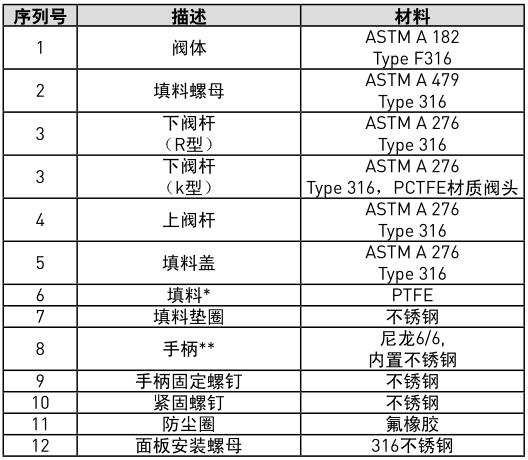

零部件配料表

* 阀杆密封材料和石墨填料可选 – 详见选型指南。
**带石墨填料的阀门,其手柄为铝制T型手柄。
润滑脂:Perfluorinated Polyether全氟聚醚。

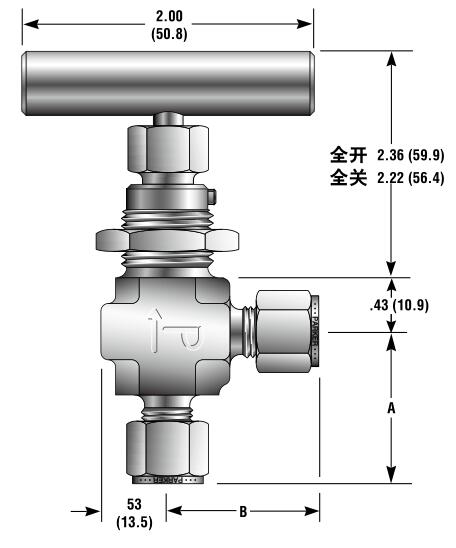

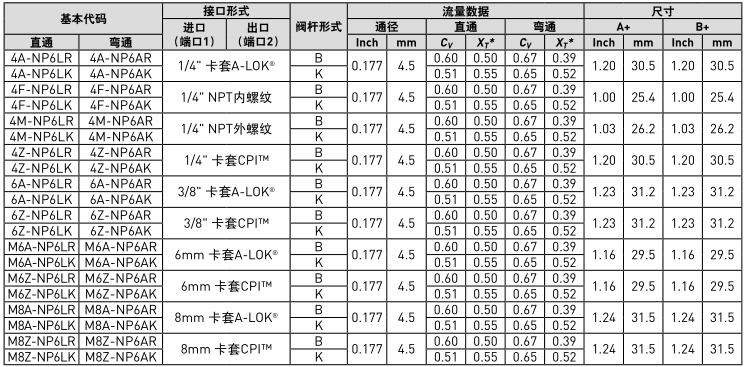

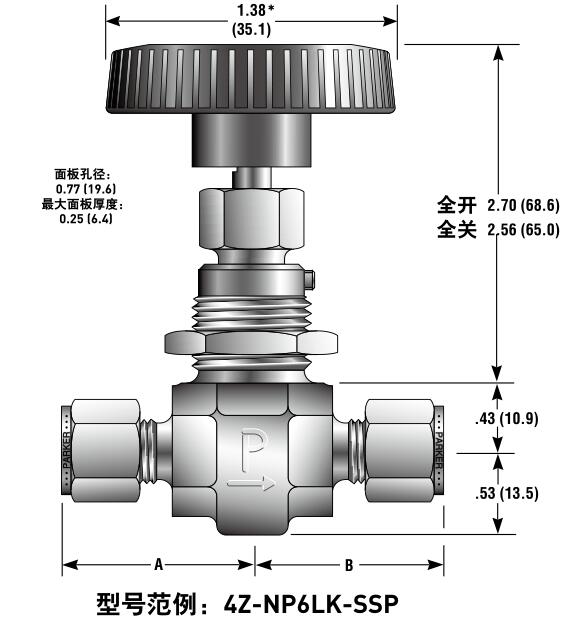

Parker派克 NP6系列针阀尺寸/流量数据



*注:带R型阀杆的NP6系列阀门,其手柄尺寸为1.81(46.0)



型号范例:4Z-NP6AR-G-SSP ( )内尺寸单位为毫米



* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ,气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门,其尺寸为手紧状态下测得。

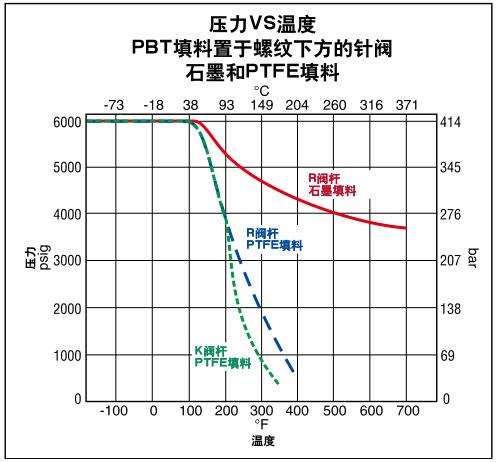

压力vs.温度

注:1bar = 0.1MPa

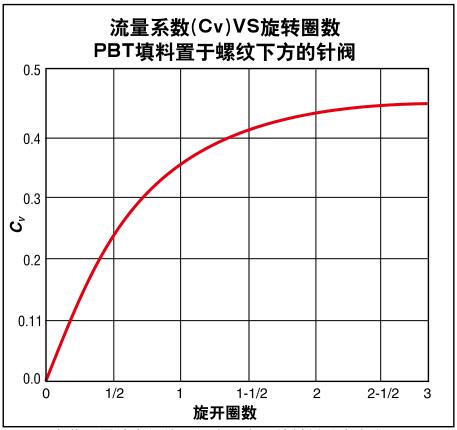

流量特征

注:温度范围需结合阀体、阀座和密封件材料综合考虑。

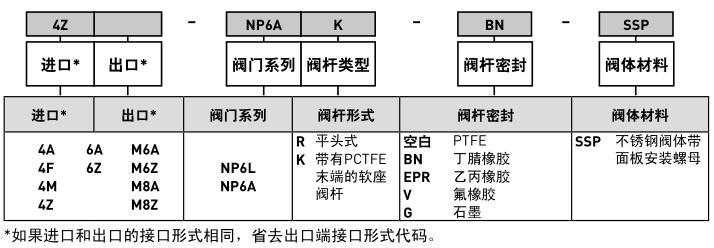

选型指南

根据一下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。
如下范例1所示型号表示一个弯通型NP6系列针阀,其进出口均为1/4" CPI单卡套连接,阀杆为PCTFE阀杆头,Nitrile丁腈橡胶密封,不锈钢阀体并配备面板安装螺母。
如下范例2所示型号表示一个直通型NP6系列针阀,其进口端为1/4"NPT外螺纹连接,出口端为1/4"NPT内螺纹连接,平头阀杆,PTFE阀杆密封,不锈钢阀体并配备面板安装螺母。
范例1:4Z-NP6AK-BN-SSP (如下表格中所示)
范例2:4M4F-NP6LR-SSP



辅件选型指南
彩色尼龙手柄 – 在型号代码后加上相应颜色手柄的代码。黑色为标准配置,W – 白色,B – 蓝色,G – 绿色,R – 红色,Y – 黄色。范例:4A-NP6LK-SS-G
氧清洗 – 在型号代码后加上-C3表示该阀门将按照Parker ES8003规范进行清洗和组装以适应氧气服务应用。范例:M6A-NP6AK-EPR-SS-C3
