Parker派克 U series Needle Valve
Parker派克 U系列针阀
Parker派克 U系列针阀 U series needle valve 6000psi
Parker Hannifin Corporation Instrumentation Products Division
简介
派克U系列联合阀帽式针阀，独特的设计使其能适应压力达6,000psi(414bar)，温度达1,200F(649C)的应用环境。两级阀杆/非旋转阀头设计避免了旋转运动对填料造成的摩擦，从而延长了填料和阀座的使用寿命。此外，填料位于螺纹下方，防止螺纹润滑剂污染过程介质，同时也避免了过程介质对润滑剂的冲刷，从而确保阀杆螺纹的润滑效果。
Parker派克 U系列针阀技术资料
特点
-联合阀帽设计确保在苛刻的工作环境下保证可靠密封
-填料位于螺纹下方的设计使润滑剂和介质相互隔离，可防止相互污染或润滑剂被介质冲走
-填料螺母的防尘圈能避免阀杆螺纹受到外界污染
-阀杆转轴位于填料上方的设计减少了死区面积，延长阀门的使用寿命
-石墨和PTFE填料材质可选

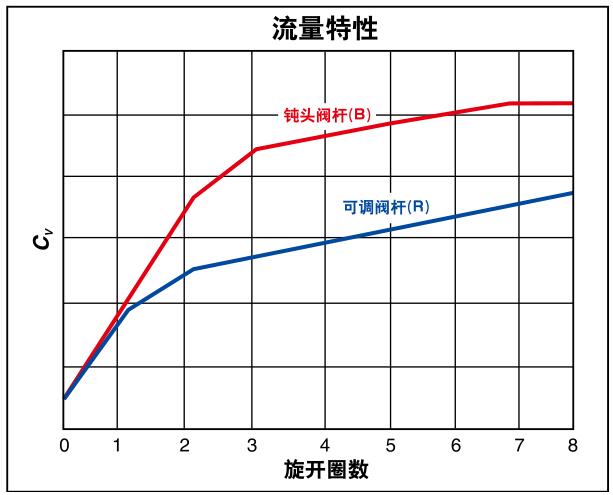

-调节(R)型或平(B)型阀杆可选。平型阀杆可防止在介质两相时可能产生的线蚀。（例如：蒸汽应用）
-316不锈钢阀体结构
-多种的英制和公制接口可选
-可面板安装
-100%经工厂测试
参数
压力等级：6000psig(414bar)CWP
温度范围：PTFE填料：-65F ~ 450F(-54C ~ 232C) 石墨填料：-65F ~ 700F(-54C ~ 371C) 带HT配件的石墨填料：-65F ~ 1200F(-54C ~ 649C)
通径：.177" ~ .437" (4.5mm ~ 11.1mm)
C V 值 ：.53 ~ 3.55
压力等级以及仪表管选型：关于A-LOK 和CPI卡套接头的工作压力，请参见仪表管选型指导（Instrument Tubing SelectionGuide，Bulletin 4200-TS），详细内容可以在仪表部门综合样本（Process Control Bndr_AMD）中获取或者在派克仪表接头安装手册（Parker InstrumentFitting Installation Manual，Bulletin 4200-B4）中找到。
对于阀门（内或外）螺纹连接处的工作压力，请参见仪表级螺纹管接头样本（Instrumentation PipeFittings, Catalog 4260）。

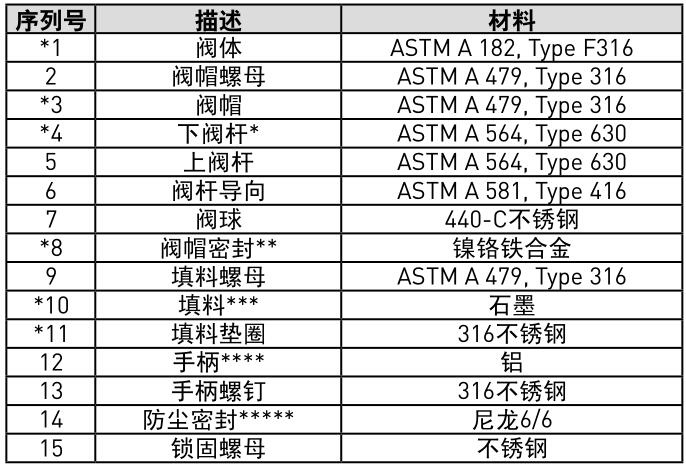

零部件配料表
* 接触介质的零部件。
* 带HT选项的针阀，其下阀杆材料为ASTM A 276 Type 316
** 对于采用金属对金属密封的U6和U12系列阀门不要求使用
*** PTFE填料可选
**** 带HT配件的不锈钢手柄可选
***** 带HT配置的阀门不可选防尘密封
润滑：二硫化钼涂层润滑

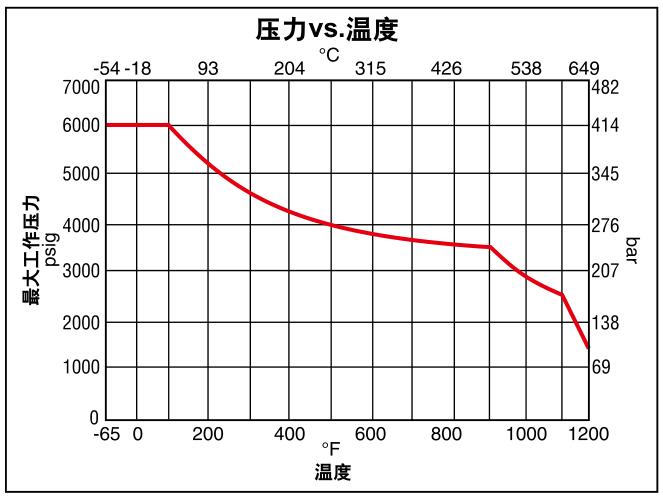

压力vs.温度

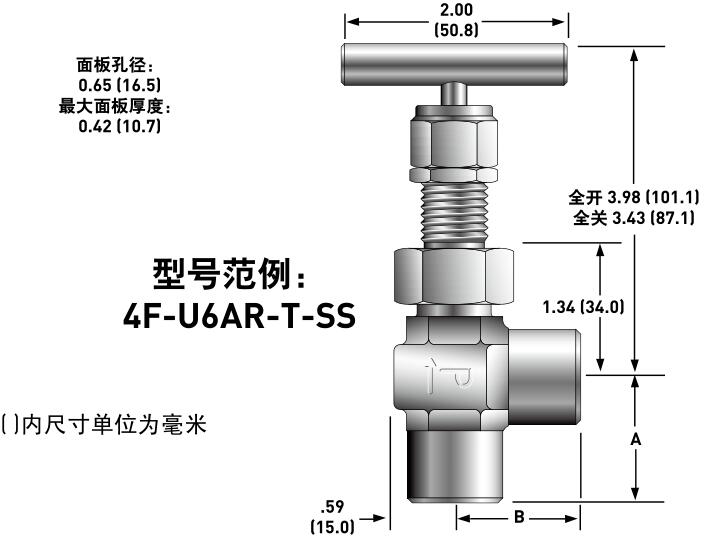

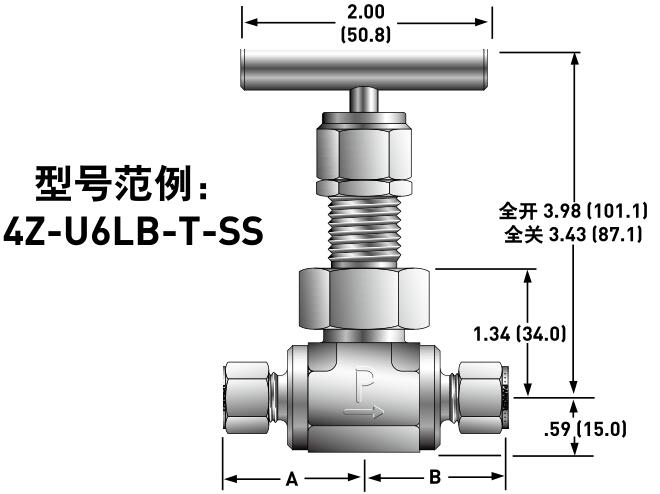

Parker派克 U6系列针阀尺寸/流量数据
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

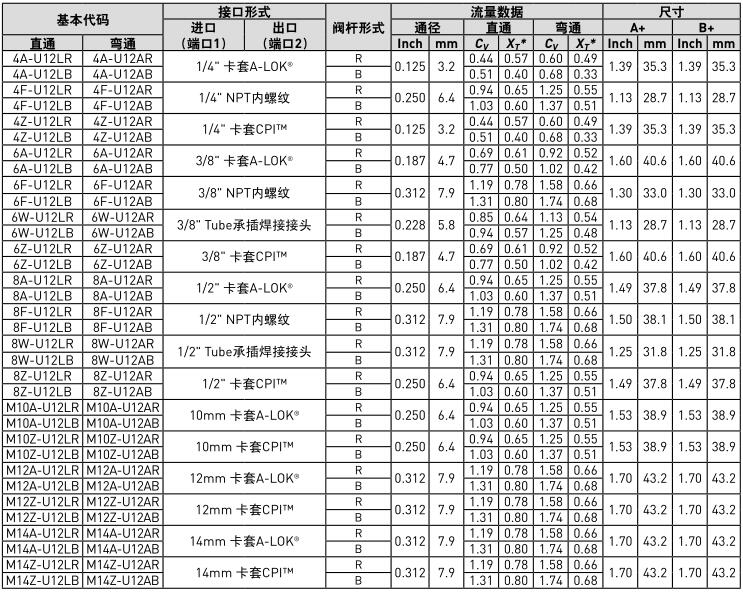

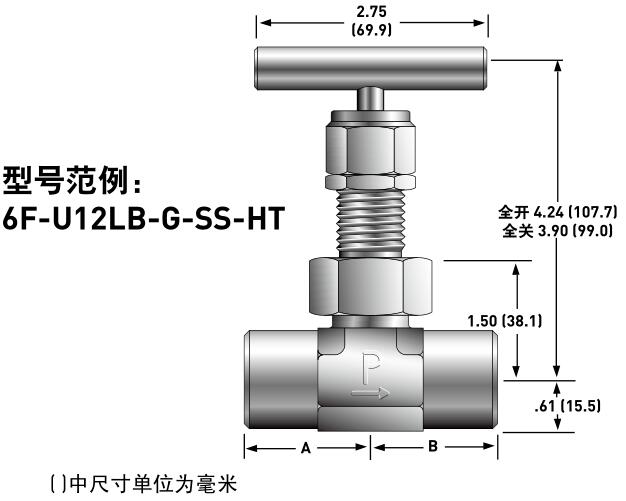

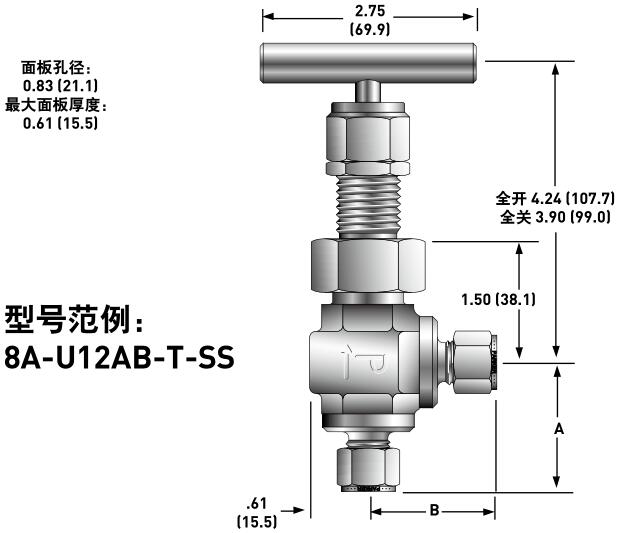

Parker派克 U12系列针阀尺寸/流量数据
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T 时，气体阻塞。
+ 对于接口为CPI 和A-LOK 的阀门，其尺寸是在手紧状态下测得的。

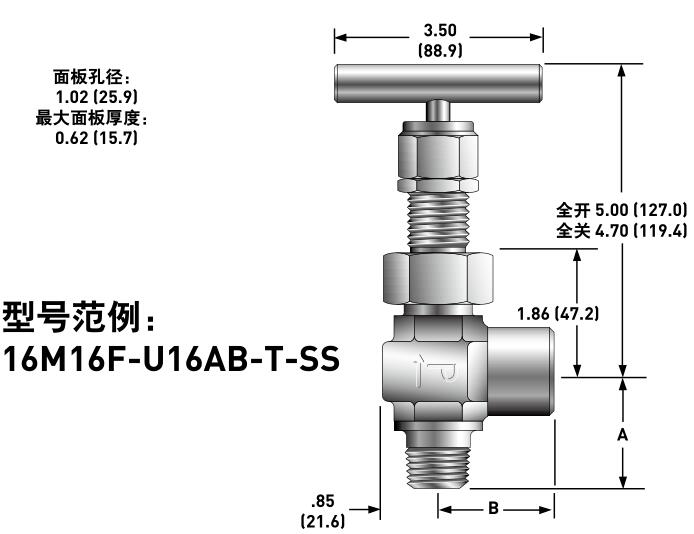

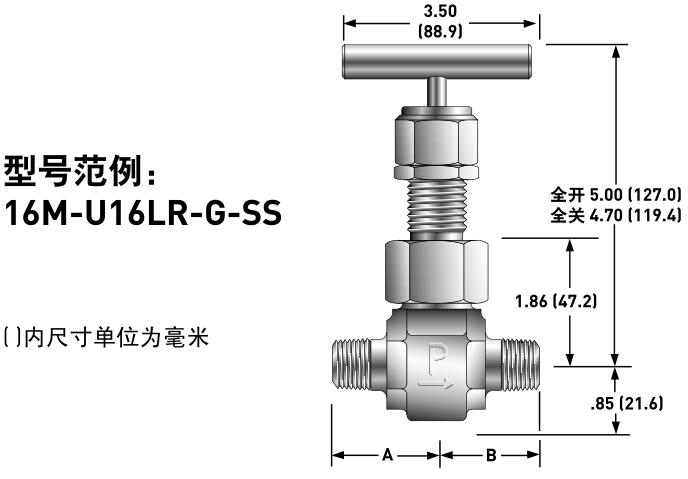

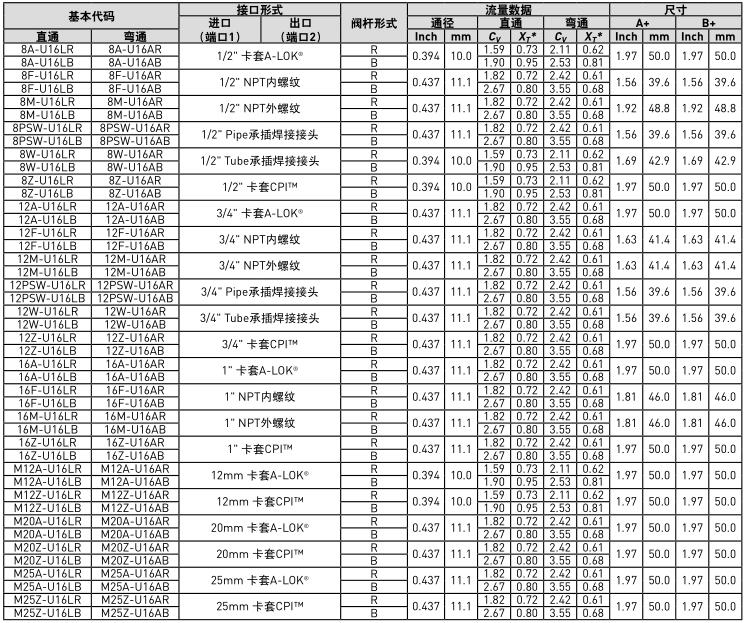

Parker派克 U16系列针阀尺寸/流量数据
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T 时，气体阻塞。
+ 对于接口为CPI 和A-LOK 的阀门，其尺寸是在手紧状态下测得的。

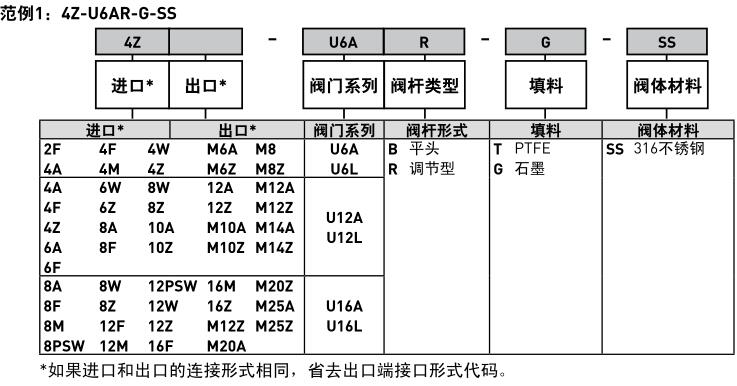

选型指南
根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。
如下范例表示一个弯通U6系列针阀，其进出口均为1/4" CPI单卡套连接，R（调节）型阀杆，石墨填料，不锈钢阀体。
辅件选型指南
高温型 –在型号代码后加-HT表示该阀门采用316不锈钢下阀杆和不锈钢手柄。范例：4M-U6LB-G-SS-HT
氧清洗 – 在型号代码后加-C3表示该阀门将按照Parker规范ES8003进行清洗和组装以适应氧气服务应用。范例：8A-U12LR-T-SS-C3
不锈钢手柄 – 如需带不锈钢棒形手柄的阀门，只需在型号代码后加-ST即可。范例：12Z-U16AB-T-SS-ST
ASME B31.1认证 – 在型号后加上后缀-QC311。范例：8F-U12LR-G-SS-QC311
维修包选型指南
不锈钢T型手柄（带固定螺钉） – 范例：U6: V4-BAR-HANDLE-SS; U12:U12-BAR-HANDLE-SS; U16: U16-BAR-HANDLE-SS
铝制T型手柄（带固定螺钉） – 范例：U6: V4-BAR-HANDLE-AL; U12:U12-BAR-HANDLE-AL; U16: U16-BAR-HANDLE-AL
面板安装螺母 – 范例：U6: U6-LOCKNUT; U12: U12-LOCKNUT; U16: U16-LOCKNUT
PTFE填料维修包 – 维修包包括一个PTFE填料；一个防尘圈；一份维护说明。
Kit-Valve Series-T. 范例：KIT-U12-T
石墨填料维修包 – 维修包包括一个石墨填料；一个防尘圈；一份维护说明。
Kit-Valve Series-G. 范例：KIT-U16-G
|
