Parker派克 PV Series Rising Stem Plug Valves
Parker派克 PV系列旋塞阀
PV系列旋塞阀 PV Series Rising Stem Plug Valves 6000psi
Parker Hannifin Corporation Instrumentation Products Division
Parker派克 PV系列旋塞阀简介
派克提升式旋塞阀,同时也可以作为表阀/根部阀,可提供多种阀座及密封材料选项。该系列阀门采用旋入式阀芯设计,并配有独特的锁定装置。PV和PVG系列旋塞阀采用直通型流道,两种通径可选。阀杆采用两级阀杆设计(上阀杆不与介质接触,而下阀杆在阀门开关时无旋转运动),配合锥形凹槽阀座,即使在带有颗粒介质的使用工况下,仍保持可靠关断并延长使用寿命。
Parker派克 SN6系列针阀技术资料
特征
-允许双向流通
-直通型流道
-锁紧盖板防止阀盖滑脱
-阀杆防尘密封有助于保护阀杆免受外部污染
-旁通压力表接口选项
PVG 1/4" NPT内螺纹
PVG 1/2" NPT内螺纹
-强化316不锈钢棒材阀体
-面板安装可选
-仪表口可选
-100%工厂测试
参数
压力等级:
Acetal阀座(DE): 6000 psig (414 bar) CWP
PEEK阀座(PK): 6000 psig (414 bar) CWP
PCTFE阀座(K): 2200 psig (152 bar) CWP
PFA阀座(PFA): 750 psig (52 bar) CWP
温度等级:
阀座 –
Acetal:-20F ~ 250F (-29C ~ 121C)
PEEK和PFA:-20F ~ 400F (-29C ~ 204C)
PCTFE:-20F ~ 200F (-29C ~ 93C)
阀杆密封 –
丁腈橡胶(BN),硅橡胶(SI),和乙丙橡胶(EPR):-20F ~ 250F (-29C ~ 121C)
氟橡胶(V):-20F ~ 400F (-29C ~ 204C)
高氟氟橡胶(KZ):-20F ~ 200F (-29C ~ 93C)
流量数据
PV4: C V = 0.95; x T = 0.43;通径 = 0.188" (4.8mm)
PV8: C V = 2.01; x T = 0.33;通径 = 0.250" (6.4mm)
依照ISA S75.02.标准测试,当 P 1 -P 2 /P 1 =X T 时,流量堵塞。

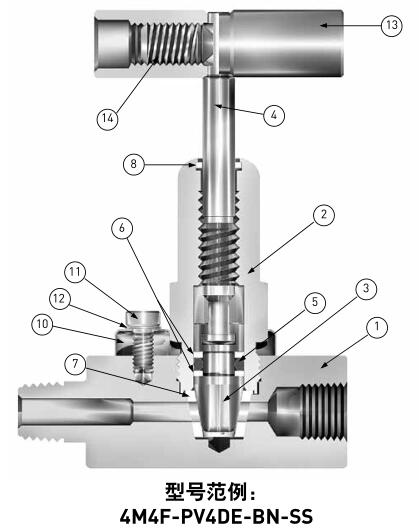

零部件配料表
* 可选弹性O型圈阀芯密封及派克阀座材料见 — 选型指南。
润滑脂:Perfluorinated Polyether全氟聚醚。

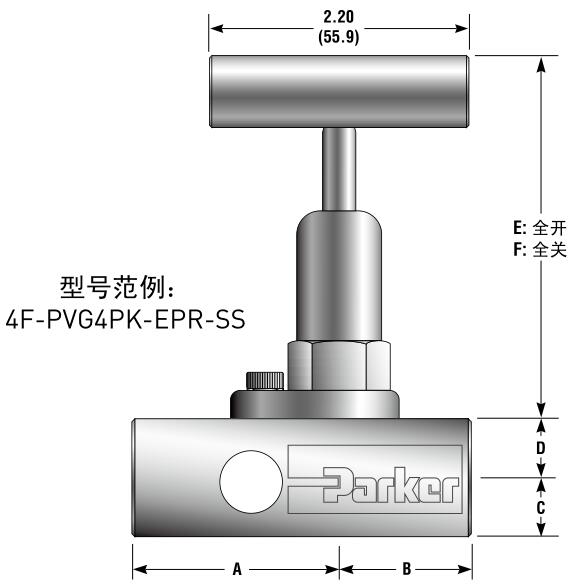

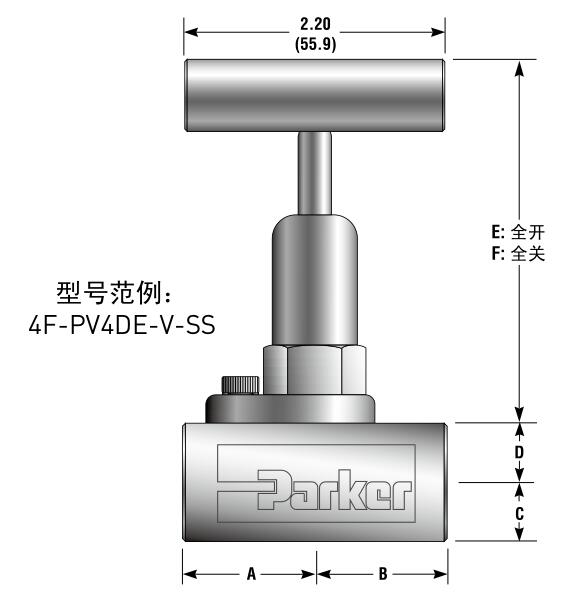

Parker派克 PV系列旋塞阀尺寸

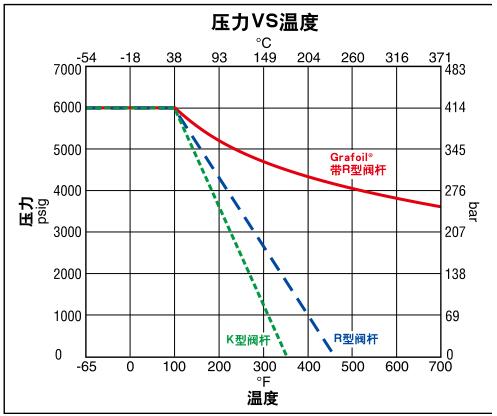

压力vs.温度

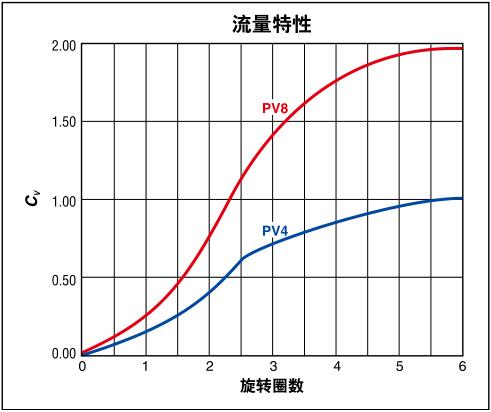

流量特性
选型指南
根据以下命名规则选择正确的型号代码。该产品的六大特征参数编码规则如下所示。
如下范例1所示表示一个PV4系列旋塞阀,进出口端均为1/4" CPI单卡套,PCTFE阀座,丁腈橡胶密封,不锈钢阀体。
如下范例2所示表示一个PVG4系列旋塞阀,带1/4"压力表接口,进口端为1/4"NPT外螺纹,出口端为1/4"NPT内螺纹,一个acetal阀座,氟橡胶阀杆密封,不锈钢阀体并配备面板安装螺母。
范例1:4Z-PV4K-BN-SS(表格中所示型号)
范例2:4M-PVG4DE-V-SSP
|
