简介
派克VQ系列拨动式针阀是一款可手动或气动快速开关控制的针阀。在常温常压工况下具有良好的应用。手动控制模式需安装一个拨动手柄，用300psig(21bar)压力下的快速开关控制。紧凑型双作用，常闭或常开气动控制模式可适用于600psig(41bar)压力下的自动控制。
Parker派克 VQ系列拨动式针阀技术资料
Parker派克 VQ系列手动拨动阀特征
-快速开关
-直通和弯通形式可选
-提供多种接口形式：CPI/A-LOK 单双卡套接口，NPT内/外螺纹等
-可面板安装
-彩色手柄
-316不锈钢和铜材质阀体可选
-阀杆密封材料选项
氟橡胶
丁腈橡胶
乙丙橡胶
高氟橡胶
-手柄定位器和反锁定手柄可选
-100%工厂测试
Parker派克 VQ系列手动拨动阀参数
任何温度下的压力等级：300 psig (21 bar) CWP
温度等级：
PTFE阀杆头：-20F ~ 200F (-29C ~ 93C)
PCTFE阀杆头： -65F ~ 200F (-54C ~ 93C)
Parker派克 VQ系列手动拨动阀零部件配料表
* 阀杆密封材料可选 – 详见选型指南
润滑脂：Perfluorinated Polyether全氟聚醚。
气动控制阀门特征
-可提供常开、常闭和双作用执行模式
-直通和弯通模式可选
-提供CPI/A-LOK 单双卡套，NPT内/外螺纹连接
-标配安装支架
-316不锈钢和铜质阀体可选
-阀杆密封材料选项
氟橡胶
丁腈橡胶
乙丙橡胶
高氟橡胶
-100%工厂测试
气动控制阀门参数
任何温度下的压力等级：
VQ4常闭：600psig(41bar)CWP
VQ6常闭：500psig(35bar)CWP

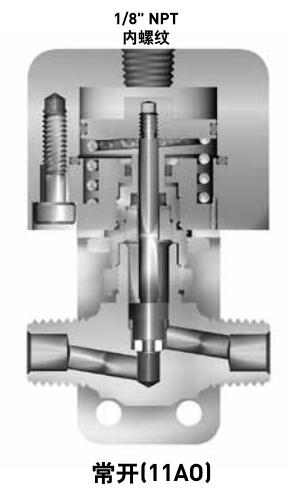

常开：450psig(31bar)CWP

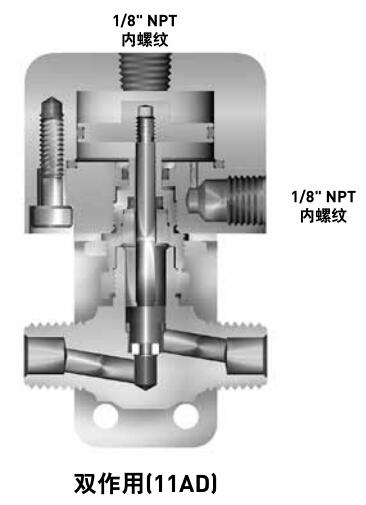

双作用：450psig(31bar)CWP
温度等级：
PTFE阀杆头：-20F ~ 200F (-29C ~ 93C)
PCTFE阀杆头：-65F ~ 200F (-54C ~ 93C)

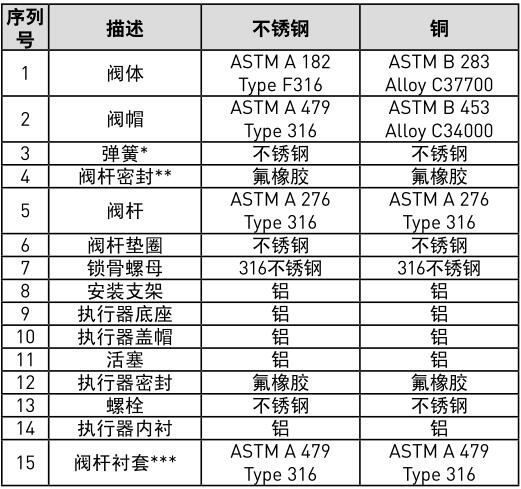

气动控制阀门零部件配料表
* 双作用型(11AD)执行器无弹簧。
** 阀杆密封材料可选 – 见选型指南。
***阀杆密封材料可选 – 见选型指南。
润滑脂：Perfluorinated Polyether全氟聚醚。

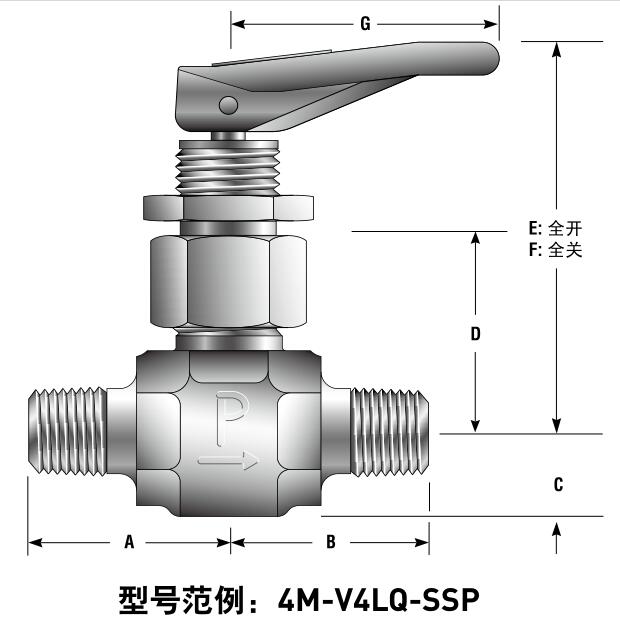

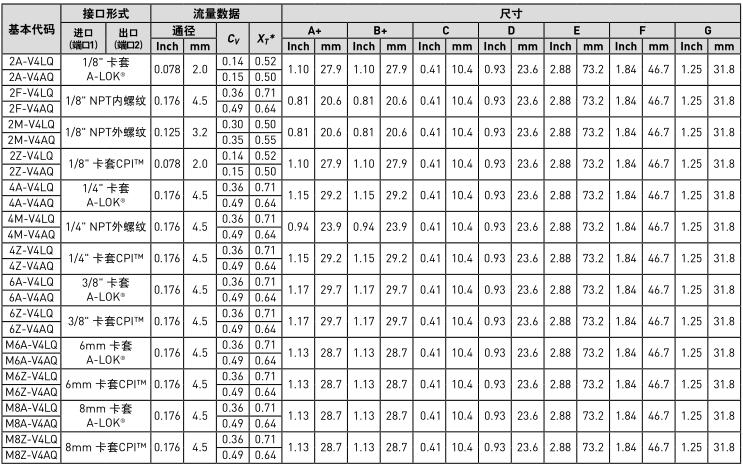

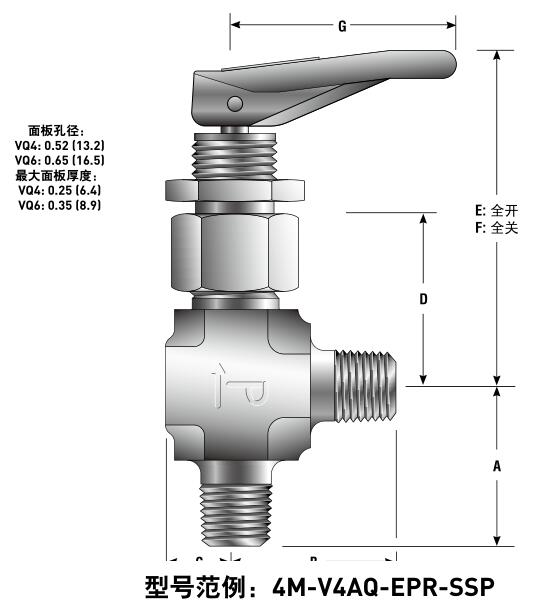

Parker派克 VQ4系列手动拨动阀尺寸/流量数据
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

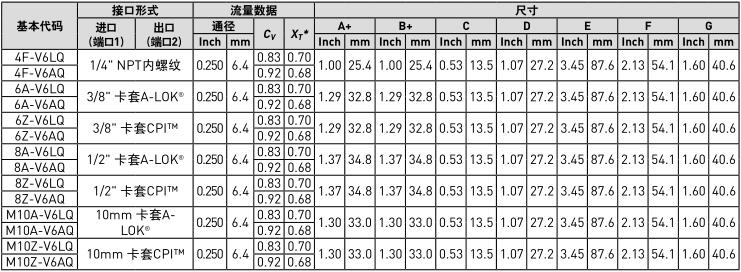

Parker派克 VQ6系列手动拨动阀尺寸/流量数据
* 测试符合ISA S75.02规范。当 P 1 -P 2 /P 1 =X T ，气体阻塞。
+ 对于以CPI 或A-LOK 卡套接头连接的阀门，其尺寸为手紧状态下测得。

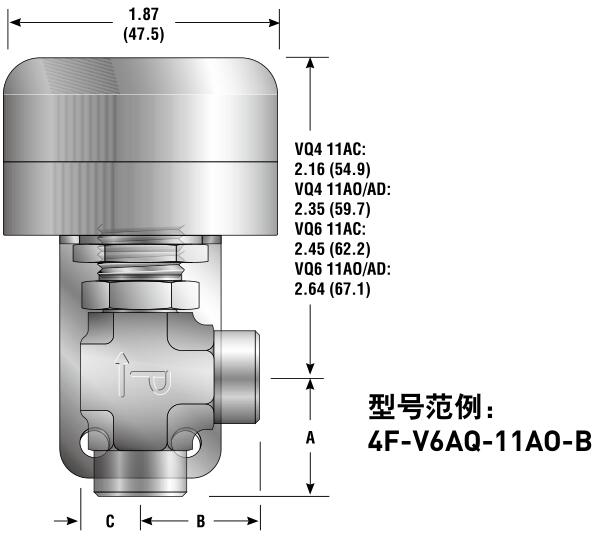

气动控制阀门

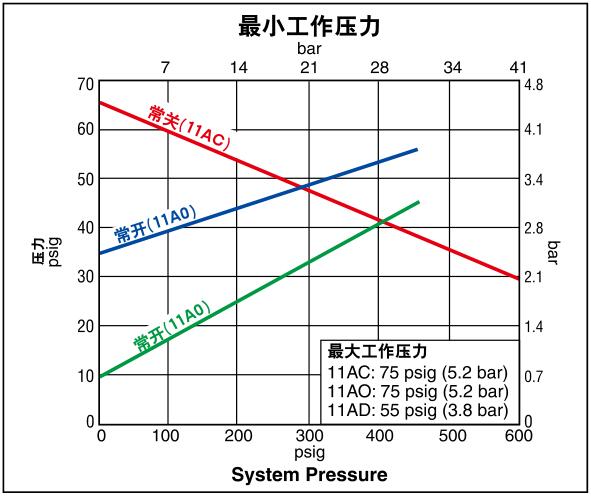

最小工作压力

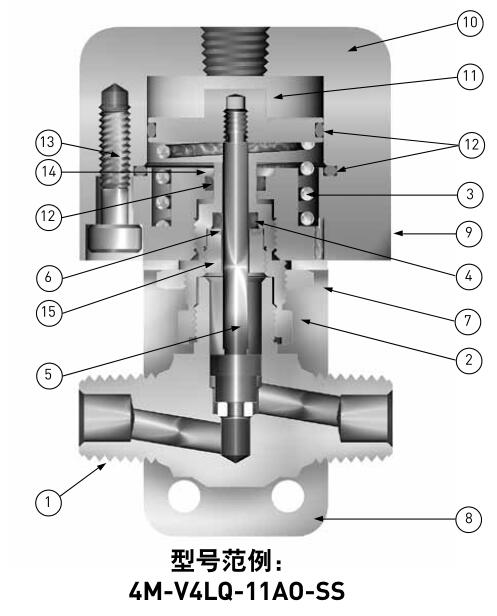

VQ4阀门安装支架
VQ6阀门安装支架

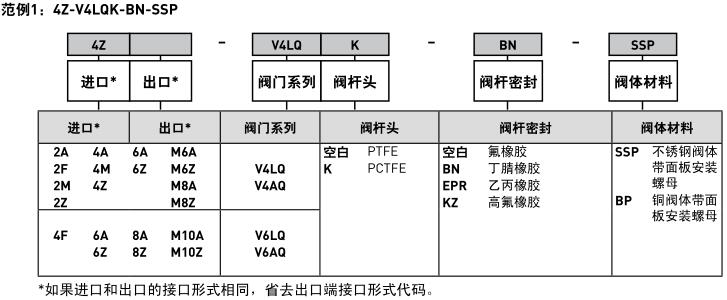

手动拨动式针阀选型指南
根据以下命名规则选择正确的型号代码。该产品六大特征参数编码规则如下所示。

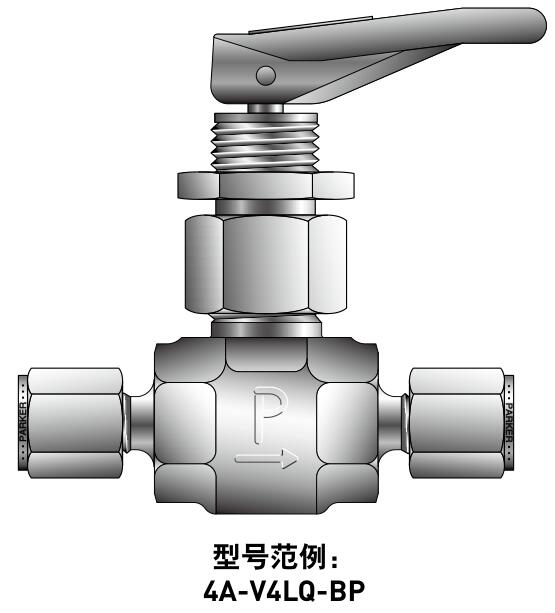

如下范例所示表示一个VQ4系列直通型拨动式针阀，其进出口均为1/4"CPI单卡套连接，PCTFE阀杆头，丁腈橡胶（Nitrile rubber）阀杆密封，和不锈钢阀体并带面板安装螺母。

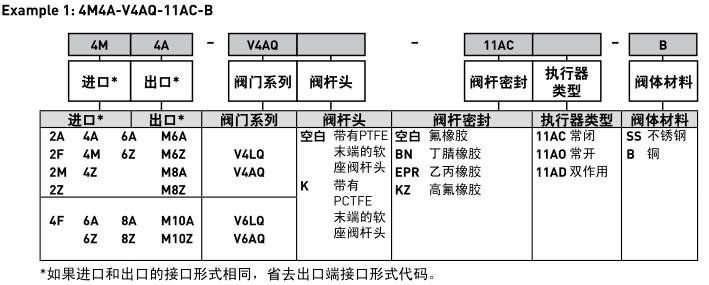

气动控制阀门选型指南
根据以下命名规则选择正确的型号代码。该产品七大特征参数编码规则如下所示。

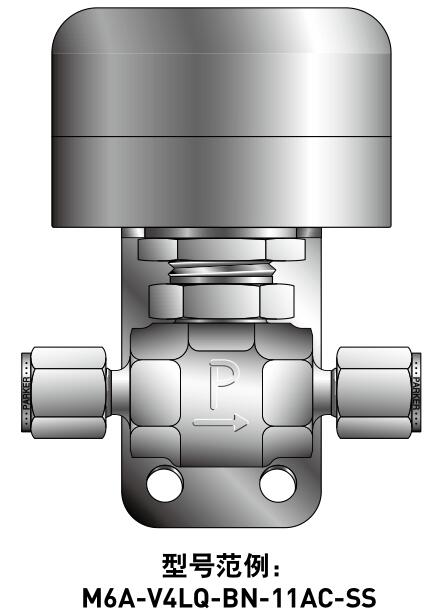

如下范例所示表示一个VQ4系列气动控制（常闭）弯通针阀，其进口端为1/4"NPT外螺纹连接，出口端为1/4" A-LOK 双卡套连接，PTFE阀杆头，氟橡胶阀杆密封，铜阀体并带安装支架。
辅件选型指南
彩色尼龙手柄 – 在型号代码后加上相应的手柄代码。黑色为标准配置，W – 白色，B – 蓝色，G – 绿色，R – 红色，Y – 黄色。范例：M10A-V6LQ-SSP-G
防锁手柄 – 防止阀门在开启状态锁死。在型号代码后加上后缀-ALH。范例：4M4F-V4LQ-BN-SSP-ALH
手柄定位器 – 协助保持手柄在设定位置，不产生旋转。如需订购，只需在型号代码后加上后缀-Q4或-Q6。范例：4M4F-V6LQ-EPR-SSP-Q6
氧清洗 – 在型号代码后加上后缀-C3表示该阀门按照Parker ES8003规范进行清洗和组装以适应氧气服务应用。范例：4A-V4AQ-EPR-SSP-C3
维修包选型指南
彩色尼龙手柄（带固定销） – 阀门系列-Handle-颜色。范例：V4Q-HANDLE-BLUE
手柄定位器 – 使用户可以将阀杆固定在某一位置，防止其旋转。范例：VQ4: VQ4-HANDLE-POSITIONER;VQ6: VQ6-HANDLE-POSITIONER
橡胶密封和阀杆维修包 – 维修包包括一根阀杆，一个橡胶O型圈阀杆密封，一个填料垫圈，一个手柄锁定销，一份维护说明, Kit-阀门系列和阀杆形式-密封材料。范例：KIT-VQ4-BN; KIT-VQ6K-V
|
